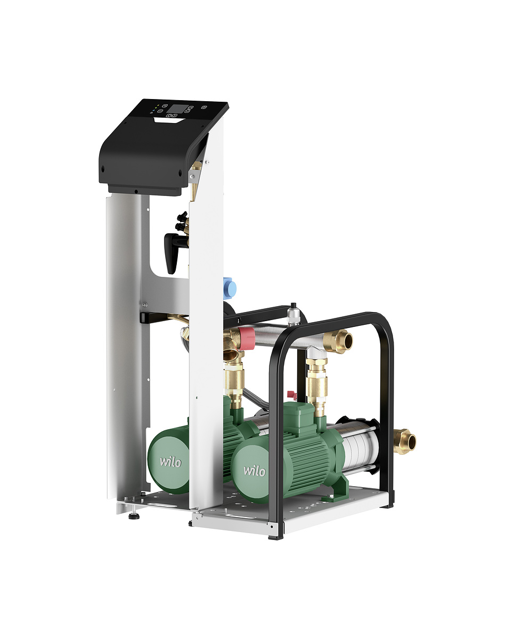

Wilo Druckhaltestation mit Doppelpumpe
D60

Steuermodul zur Druckhaltung,

Nachspeisung und Entgasung in

geschlossenen Heiz -und Kühlkreisläufen

gemäß EN 12828 und VDI 4708.

Eine Wilo-Sinum Druckhaltestation

besteht aus dem Pumpenmodul mit

mindestens einer Wilo Pumpe, (Mono-

Einzelpumpe oder Double- zwei Pumpen

parallel), einem flexiblem Anschlusssatz

FCMV zum Wilo-Sinum MV Grundgefäß und

bis zu vier Wilo-Sinum AV

Beistellgefäßen.

Hydraulik:

Die wartungsfreundliche Pumpeneinheit

als ein integriertes geregeltes System

steuert die Hauptfunktionen Druck

halten, automatischer Nachspeisung und

entgasen in mithilfe modernster

selbstlernender Mikroelektronik. Über

ein Multi Color Display in

bedienerfreundlicher Höhe auf stabilem,

mit Korrosionsschutz beschichtetem,

Metallgestell, wird die Anlage

parametriet und in Betrieb genommen.

Robuste Metallträger zum Schutz der

Komponenten und für den problemlosen

Transport zu schwer erreichbaren Stellen

sind vormontiert.

Die Wilo Sinum G4 ist eine

pumpengesteuerte, wartungsarme

Druckhaltestation, der Druckschwankungen

in Heiz- und Kühlanlagen effizient

ausgleicht und Gas effektiv entfernt.

Die Gasbildung in der Anlage kann zu

Schmutzansammlungen, Korrosion und

Verschleiß führen, was wiederum

Störungen und Effizienzverluste zur

Folge hat.

Die integrierte Funktion Turbo-Entgasung

ermöglicht eine stark erhöhte

Entgasungskapazität. Eine

Entgasungsfunktion ermöglicht eine

Dauerentgasung bei Bedarf.

Steuerungselektronik:

Die benutzerfreundliche Steuereinheit

zeigt alle Betriebs- und Fehlerzustände

gut verständlich und in Klartext mit

grafischer Systemdarstellung an.

Fortschrittliche Technologie sorgt für

niedrigen Stromverbrauch, lange

Lebensdauer und einfache Wartung.

Betriebsarten: Einzelpumpe, Zwei Pumpen

als Redundanz wechselstör- oder

lastabhängig mit zwei Pumpen sowie

Verbundbetrieb von mehreren

Druckhaltestationen.

Mikroprozessorsteuerung, selbstlernend,

mit grafischem Display.20 Sprachen in

der Menüführung.

Anbindung an die Gebäudeleitechnik ist

ohne Zusatzausrüstung möglich.

Über analoge Ausgänge für Systemdruck (0

16bar) und Gefäßniveau (0-100%),

Sammelstörmeldung, sowie frei

programmierbare diskrete Ausgangssignale

(250 V Wechselstrom, max. 5 A,

potentialfrei). Alle Meldungen können

ohne zusätzliche Module parametriert

werden.

Weitere integrierte Konnektivität zur

Gebäudeleittechnik:

- Modbus RTU via RS 485

- Modbus TCP via Ethernet

- BACnet via RS485 oder Ethernet

Ethernet-Port für die GLT-Kommunikation

entweder via Modbus- oder BACnet

Protokoll (onboard)

RS-485-Ports (paarweise verdrillt) als

Alternative zur GLT-Integration via

Modbus oder BACnet.

USB-Anschluss zum Speichern des

Betriebsprotokolls oder zur Durchführung

von Firmware-Updates.

Canbus-Ports (paarweise verdrillt) zur

Verbindung mehrerer Druckhaltestationen

untereinander (Master Slave onboard)

Bei Anlagen mit mehreren Pumpen und

Ventilen, sorgt die Ausgleichsfunktion

dafür, dass die Laufzeit der Komponenten

automatisch und gleichmäßig verteilt

wird.

Der Wilo-Sinum G4 führt während der

Aufheiz- und Abkühlzyklen eine

automatische Volumenkontrolle und

Nachspeisung durch

Steuermodul zur Druckhaltung,

FCMV zum Wilo-Sinum MV Grundgefäß und

bis zu vier Wilo-Sinum AV

Beistellgefäßen.

Hydraulik:

Die wartungsfreundliche Pumpeneinheit

als ein integriertes geregeltes System

steuert die Hauptfunktionen Druck

halten, automatischer Nachspeisung und

entgasen in mithilfe modernster

selbstlernender Mikroelektronik. Über

Nachspeisung und Entgasung in

ein Multi Color Display in

bedienerfreundlicher Höhe auf stabilem,

mit Korrosionsschutz beschichtetem,

Metallgestell, wird die Anlage

parametriet und in Betrieb genommen.

Robuste Metallträger zum Schutz der

Komponenten und für den problemlosen

Transport zu schwer erreichbaren Stellen

sind vormontiert.

Die Wilo Sinum G4 ist eine

geschlossenen Heiz -und Kühlkreisläufen

pumpengesteuerte, wartungsarme

Druckhaltestation, der Druckschwankungen

in Heiz- und Kühlanlagen effizient

ausgleicht und Gas effektiv entfernt.

Die Gasbildung in der Anlage kann zu

Schmutzansammlungen, Korrosion und

Verschleiß führen, was wiederum

Störungen und Effizienzverluste zur

Folge hat.

Die integrierte Funktion Turbo-Entgasung

gemäß EN 12828 und VDI 4708.

ermöglicht eine stark erhöhte

Entgasungskapazität. Eine

Entgasungsfunktion ermöglicht eine

Dauerentgasung bei Bedarf.

Steuerungselektronik:

Die benutzerfreundliche Steuereinheit

zeigt alle Betriebs- und Fehlerzustände

gut verständlich und in Klartext mit

grafischer Systemdarstellung an.

Fortschrittliche Technologie sorgt für

Eine Wilo-Sinum Druckhaltestation

niedrigen Stromverbrauch, lange

Lebensdauer und einfache Wartung.

Betriebsarten: Einzelpumpe, Zwei Pumpen

als Redundanz wechselstör- oder

lastabhängig mit zwei Pumpen sowie

Verbundbetrieb von mehreren

Druckhaltestationen.

Mikroprozessorsteuerung, selbstlernend,

mit grafischem Display.20 Sprachen in

der Menüführung.

besteht aus dem Pumpenmodul mit

Anbindung an die Gebäudeleitechnik ist

ohne Zusatzausrüstung möglich.

Über analoge Ausgänge für Systemdruck (0

16bar) und Gefäßniveau (0-100%),

Sammelstörmeldung, sowie frei

programmierbare diskrete Ausgangssignale

(250 V Wechselstrom, max. 5 A,

potentialfrei). Alle Meldungen können

ohne zusätzliche Module parametriert

werden.

mindestens einer Wilo Pumpe, (Mono-

Weitere integrierte Konnektivität zur

Gebäudeleittechnik:

Modbus RTU via RS 485

Modbus TCP via Ethernet

BACnet via RS485 oder Ethernet

Ethernet-Port für die GLT-Kommunikation

entweder via Modbus- oder BACnet

Protokoll (onboard)

RS-485-Ports (paarweise verdrillt) als

Alternative zur GLT-Integration via

Einzelpumpe oder Double- zwei Pumpen

Modbus oder BACnet.

USB-Anschluss zum Speichern des

Betriebsprotokolls oder zur Durchführung

von Firmware-Updates.

Canbus-Ports (paarweise verdrillt) zur

Verbindung mehrerer Druckhaltestationen

untereinander (Master Slave onboard)

Bei Anlagen mit mehreren Pumpen und

Ventilen, sorgt die Ausgleichsfunktion

dafür, dass die Laufzeit der Komponenten

parallel), einem flexiblem Anschlusssatz

automatisch und gleichmäßig verteilt

wird.

Der Wilo-Sinum G4 führt während der

Aufheiz- und Abkühlzyklen eine

automatische Volumenkontrolle und

Nachspeisung

durch
