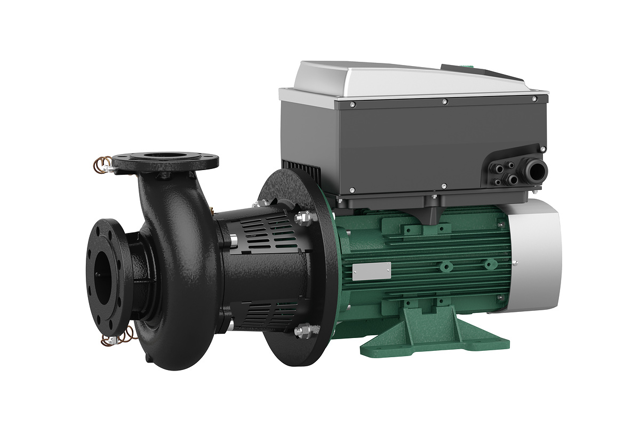

Wilo Trockenläufer-Hocheffizienz-Einzelp
Stratos GIGA B 80/2-29/18,5-R1

Hocheffizienz-Blockpumpe mit EC-Motor

der Effizienzklasse IE5 gemäß IEC60034

30-2 und elektronischer

Leistungsanpassung in Trockenläufer

Bauart. Die Pumpe ist ausgeführt als

einstufige Niederdruckkreiselpumpe mit

Flanschanschluss und Gleitringdichtung.

Die Stratos GIGA B ist vorrangig für die

Förderung von Heizungswasser (nach VDI

2035), Kaltwasser und Wasser-Glykol

Gemischen ohne abrasive Stoffe in

Heizungs-, Klima- und Kühlsystemen

konzipiert.

Konstruktion:

Einstufige Niederdruck-Kreiselpumpe mit

ungeteilter Welle in Blockbauweise

inklusive Fuß am Pumpengehäuse

Flansch-und Gehäuseabmessungen nach EN

733

Flansche PN 16

- gebohrt nach EN 1092-2

Druckmessanschlüsse (R 1/8) für

angebauten Differenzdruckgeber

(Ausführung ...-R1 ohne

Differenzdruckgeber)

Pumpengehäuse und Motorflansch

serienmäßig mit Kataphoresebeschichtung

Gleitringdichtung S1 empfohlen bei

Wasser-Glykol-Gemischen mit Anteilen

Glykol bis max. 50 % Volumenanteil und

einer Medientemperatur von -20 oC bis

max. +90 oC ... +110 oC und auch bei

Ölanteilen im Wasser-Glykol-Gemisch..

Anschlussspannungen: 3x480 V +-10 %

50/60 Hz, 3x440 V +-10 % 50/60 Hz,

3x400 V +-10 % 50/60 Hz, 3x380 V -5 %

+10 % 50/60 Hz

Zubehör:

Konsolen für Fundamentbefestigung

Differenzdruckgeber-Sets 0-10 V für

Pumpen in der Ausführung ...-R1

IR-Monitor

IR-Stick

IF-Modul PLR

IF-Modul LON

IF-Modul Modbus

IF-Modul BACnet

IF-Modul CAN

Serienmäßige Ausrüstung:

Grüne-Knopf-Handbedienebene für:

Pumpe Ein/Aus

Wahl der Regelungsart: dp-c

(Differenzdruck constant), dp-v

(Differenzdruck variabel), PID-Regelung,

n-constant (Steller)

Sollwert- bzw. Drehzahleinstellung

Konfiguration der Betriebsparameter

Fehlerquittierung

Pumpendisplay zur Anzeige von:

Regelungsart

Sollwert (z.B. Differenzdruck oder

Drehzahl)

Fehler- und Warnmeldungen

Istwerte (z.B. Leistungsaufnahme,

Istwert des Sensors)

Betriebsdaten (z.B. Betriebsstunden,

Energieverbrauch)

Zustandsdaten (z.B. Zustand des SSM- und

SBM-Relais)

Gerätedaten (z.B. Pumpenname)

Betriebsart (nur bei Hosenrohranwendung:

Haupt-/Reservebetrieb, Parallelbetrieb)

Betriebsdaten

140 oC

Mindesteffizienzindex (MEI): 0.4

Antrieb

Netzanschluss: 3x380 V, 50/60 Hz 3x400

V, 50/60 Hz 3x440 V, 50/60

Hz

Motor-Effizienzklasse:

Leistungsaufnahme: 19200 W

Motornennleistung: 18300 W

Strom (max): 30.4 A

Fördermedium: Water

Drehzahl max.: 2960 U/Min

Störaussendung:

Störfestigkeit:

Isolationsklasse: F

Schutzart Motor:

Motorschutz: KLF integriert

Werkstoffe

Pumpengehäuse: 5.1301/EN-GJL-250

KTL-coated

Laufrad: Grey cast iron

Min. Medientemperatur: -20 oC

Welle: Stainless steel

Wellendichtung: AQ1EGG

Einbaumaße

Saugseitiger Rohranschluss: DN 100

Druckseitiger Rohranschluss: DN 80

Bestellinformationen

Fabrikat:

Produktbezeichnung: Stratos GIGA B 80/2

29/18,5-R1

Gewicht netto ca.: 157 kg

Max. Medientemperatur: 140 oC

Artikelnummer: 2196214

Min. Umgebungstemperatur: 0 oC

Max. Umgebungstemperatur: 40 oC

Maximaler Betriebsdruck: 16 bar

Auslegungshinweis: 16 bar bis 120 oC, 13

bar bis
