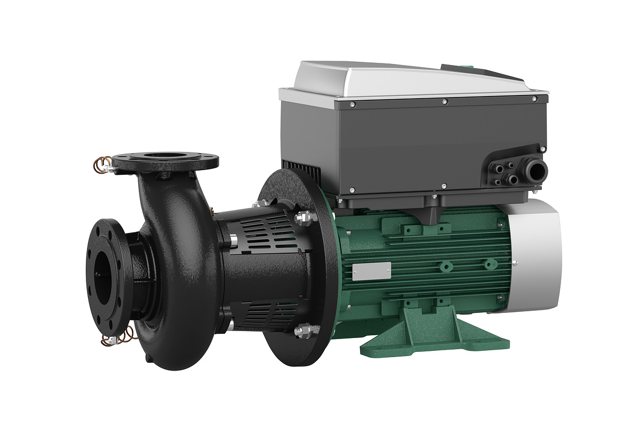

Wilo Trockenläufer-Hocheffizienz-Einzelp
Stratos GIGA B 40/6-80/22

Hocheffizienz-Blockpumpe mit EC-Motor

der Effizienzklasse IE5 gemäß IEC 60034

30-2 und elektronischer

Leistungsanpassung in Trockenläufer

Bauart. Die Pumpe ist ausgeführt als

einstufige Niederdruckkreiselpumpe mit

Flanschanschluss und Gleitringdichtung.

Die Stratos GIGA B ist vorrangig für die

Förderung von Heizungswasser (nach VDI

2035), Kaltwasser und Wasser-Glykol

Gemischen ohne abrasive Stoffe in

Heizungs-, Klima- und Kühlsystemen

konzipiert.

Konstruktion:

Einstufige Niederdruck-Kreiselpumpe mit

ungeteilter Welle in Blockbauweise

inklusive Fuß am Pumpengehäuse

Flansch-und Gehäuseabmessungen nach EN

733

Flansche PN 16

- gebohrt nach EN 1092-2

Druckmessanschlüsse (R 1/8) für

angebauten Differenzdruckgeber

(Ausführung ...-R1 ohne

Differenzdruckgeber)

Pumpengehäuse und Motorflansch

serienmäßig mit Kataphoresebeschichtung

Gleitringdichtung für die

Wasserförderung bis Tmax. = +140 oC. Bis

T <= +40 oC ist eine Glykolbeimischung

von 20 % bis 40 % Volumenanteil

zulässig. Bei Wasser-Glykol-Gemischen

mit Anteilen Glykol > 40 % bis max. 50 %

Volumenanteil und einer Medientemperatur

von > +40 oC bis max. +120 oC oder

anderen von Wasser abweichenden Medien

ist eine alternative Gleitringdichtung

vorzusehen. Bei Verwendung von Wasser

Glykol-Gemischen wird generell der

Einsatz einer S1 Variante mit

entsprechender Gleitringdichtung

empfohlen.

Anschlussspannungen: 3x480 V +-10% 50/60

Hz, 3x440 V +-10 % 50/60 Hz, 3x400 V +

10 % 50/60 Hz, 3x380 V -5 % +10 % 50/60

Hz

Zubehör:

Konsolen für Fundamentbefestigung

Differenzdruckgeber-Sets 0-10 V für

Pumpen in der Ausführung ...-R1

IR-Monitor

IR-Stick

IF-Modul PLR

IF-Modul LON

IF-Modul Modbus

IF-Modul BACnet

IF-Modul CAN

Serienmäßige Ausrüstung:

Grüne-Knopf-Handbedienebene für:

Pumpe Ein/Aus

Wahl der Regelungsart: dp-c

(Differenzdruck constant), dp-v

(Differenzdruck variabel), PID-Regelung,

n-constant (Steller)

Sollwert- bzw. Drehzahleinstellung

Konfiguration der Betriebsparameter

Fehlerquittierung

Pumpendisplay zur Anzeige von:

Regelungsart

Sollwert (z.B. Differenzdruck oder

Drehzahl)

Fehler- und Warnmeldungen

Istwerte (z.B. Leistungsaufnahme,

Istwert des Sensors)

Betriebsdaten (z.B. Betriebsstunden,

Energieverbrauch)

Zustandsdaten (z.B. Zustand des SSM- und

SBM-Relais)

Gerätedaten (z.B. Pumpenname)

Betriebsart (nur bei Hosenrohranwendung:

Haupt-/Reservebetrieb, Parallelbetrieb)

Betriebsdaten

140 oC

Mindesteffizienzindex (MEI): 0.4

Antrieb

Netzanschluss: 3x380 V, 50/60 Hz 3x400

V, 50/60 Hz 3x440 V, 50/60

Hz

Motor-Effizienzklasse:

Leistungsaufnahme: 23200 W

Motornennleistung: 21700 W

Strom (max): 35.1 A

Fördermedium: Water

Drehzahl max.: 2960 U/Min

Störaussendung:

Störfestigkeit:

Isolationsklasse: F

Schutzart Motor:

Motorschutz: KLF integriert

Werkstoffe

Pumpengehäuse: 5.1301/EN-GJL-250

KTL-coated

Laufrad: Grey cast iron

Min. Medientemperatur: -20 oC

Welle: Stainless steel

Wellendichtung: AQ1EGG

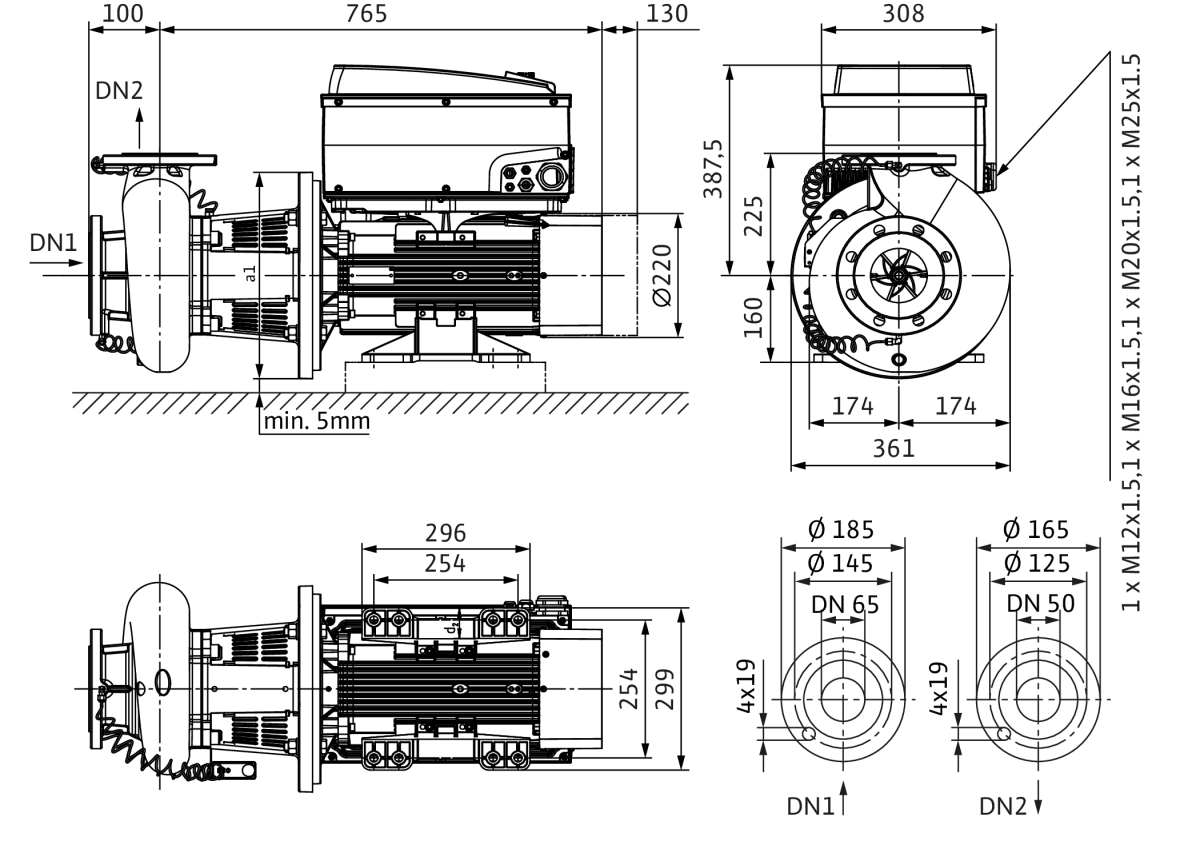

Einbaumaße

Saugseitiger Rohranschluss: DN 65

Druckseitiger Rohranschluss: DN 40

Bestellinformationen

Fabrikat:

Produktbezeichnung: Stratos GIGA B

40/6-80/22

Gewicht netto ca.: 172 kg

Max. Medientemperatur: 140 oC

Artikelnummer: 2196177

Min. Umgebungstemperatur: 0 oC

Max. Umgebungstemperatur: 40 oC

Maximaler Betriebsdruck: 16 bar

Auslegungshinweis: 16 bar bis 120 oC, 13

bar bis
