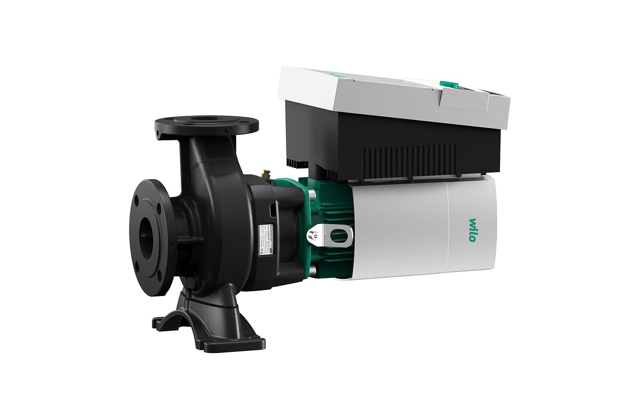

Wilo Trockenläufer-Hocheffizienz-Einzelp
Stratos GIGA B 32/1-45/3,8-R1

Hocheffizienz-Blockpumpe mit EC-Motor

der Effizienzklasse IE5 gemäß IEC60034

30-2 und elektronischer

Leistungsanpassung in Trockenläufer

Bauart. Die Pumpe ist ausgeführt als

einstufige Niederdruckkreiselpumpe mit

Flanschanschluss und Gleitringdichtung.

Die Stratos GIGA B ist vorrangig für die

Förderung von Heizungswasser (nach VDI

2035), Kaltwasser und Wasser-Glykol

Gemischen ohne abrasive Stoffe in

Heizungs-, Klima- und Kühlsystemen

konzipiert.

Konstruktion:

Einstufige Niederdruck-Kreiselpumpe mit

ungeteilter Welle in Blockbauweise

inklusive Fuß am Pumpengehäuse

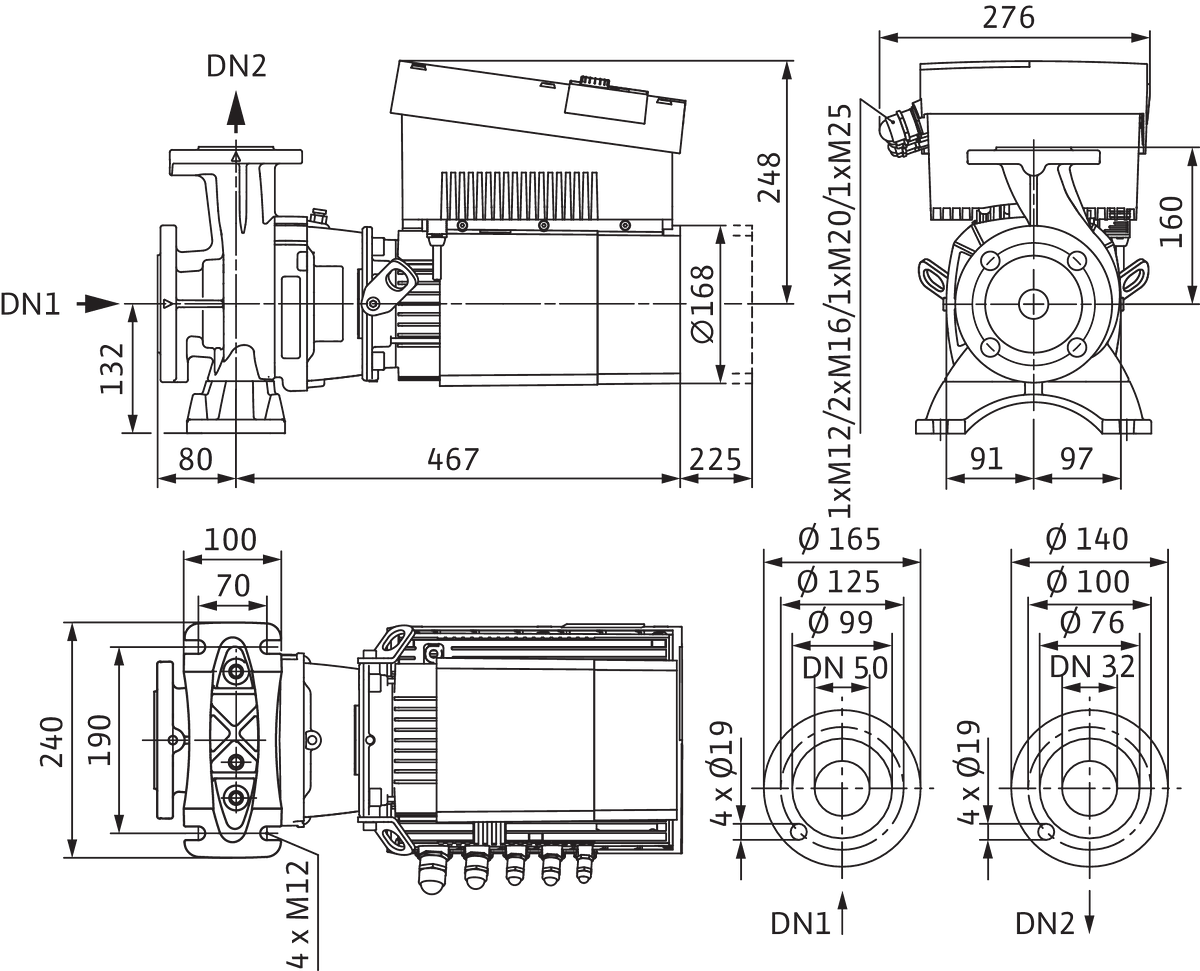

Flansch-und Gehäuseabmessungen nach EN

733

Flansche PN 16

- gebohrt nach EN 1092-2

Druckmessanschlüsse (R 1/8) für

angebauten Differenzdruckgeber

(Ausführung ...-R1 ohne

Differenzdruckgeber)

Pumpengehäuse und Motorflansch

serienmäßig mit Kataphoresebeschichtung

Gleitringdichtung S1 empfohlen bei

Wasser-Glykol-Gemischen mit Anteilen

Glykol bis max. 50 % Volumenanteil und

einer Medientemperatur von -20 oC bis

max. +90 oC ... +110 oC und auch bei

Ölanteilen im Wasser-Glykol-Gemisch..

Anschlussspannungen: 3x480 V +-10 %

50/60 Hz, 3x440 V +-10 % 50/60 Hz,

3x400 V +-10 % 50/60 Hz, 3x380 V -5 %

+10 % 50/60 Hz

Zubehör:

Konsolen für Fundamentbefestigung

Differenzdruckgeber-Sets 0-10 V für

Pumpen in der Ausführung ...-R1

IR-Monitor

IR-Stick

IF-Modul PLR

IF-Modul LON

IF-Modul Modbus

IF-Modul BACnet

IF-Modul CAN

Serienmäßige Ausrüstung:

Grüne-Knopf-Handbedienebene für:

Pumpe Ein/Aus

Wahl der Regelungsart: dp-c

(Differenzdruck constant), dp-v

(Differenzdruck variabel), PID-Regelung,

n-constant (Steller)

Sollwert- bzw. Drehzahleinstellung

Konfiguration der Betriebsparameter

Fehlerquittierung

Pumpendisplay zur Anzeige von:

Regelungsart

Sollwert (z.B. Differenzdruck oder

Drehzahl)

Fehler- und Warnmeldungen

Istwerte (z.B. Leistungsaufnahme,

Istwert des Sensors)

Betriebsdaten (z.B. Betriebsstunden,

Energieverbrauch)

Zustandsdaten (z.B. Zustand des SSM- und

SBM-Relais)

Gerätedaten (z.B. Pumpenname)

Betriebsart (nur bei Hosenrohranwendung:

Haupt-/Reservebetrieb, Parallelbetrieb)
