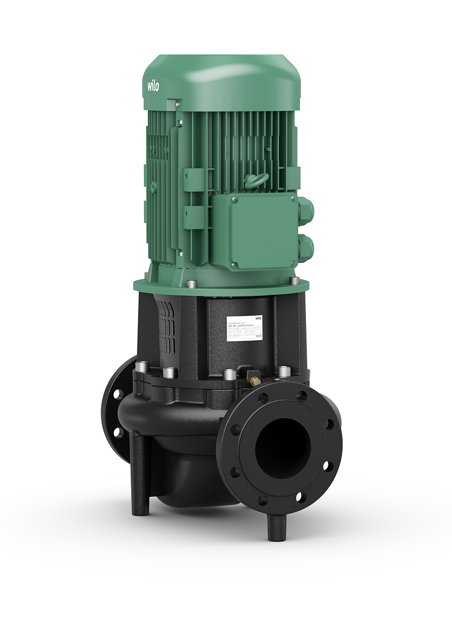

Wilo Trockenläufer-Standard-Einzelpumpe
IL 100/360-15/4-S1

Einstufige Trockenläufer-Kreiselpumpe in

Inline-Bauform für Rohreinbau oder

Fundamentaufstellung. Schwingungs- und

geräuscharme Blockbauart mit Laterne und

starr verbundenem Standard- Flanschmotor

(Norm-Motor). Mit zwangsumfluteter,

drehrichtungsunabhängiger Faltenbalg

Gleitringdichtung und

kavitationsreduzierendem Laufrad.

Flansche mit Druckmessanschlüssen R 1/8.

Pumpengehäuse und Laterne sind

kataphoresebeschichtet.

Der Motorklemmkasten <= 7,5 kW kann aus

Metall oder Kunststoff sein. Wenn ein

Metallklemmkasten zwingend erforderlich

ist, die entsprechende Sondervariante

bestellen. Die Motorklemmkästen > 7,5 kW

sind immer aus Metall.

Betriebsdaten

140 oC

Mindesteffizienzindex (MEI): 0.4

Motordaten

Motor-Effizienzklasse:

Netzanschluss:

Spannungstoleranz:

Motornennleistung: 15000 W

Nenndrehzahl: 1450 U/Min

Nennstrom: 31 A

Leistungsfaktor: 0.77

Fördermedium: Water

Motorwirkungsgrad 50

Motorwirkungsgrad 75

Motorwirkungsgrad 100

Isolationsklasse: F

Schutzart:

Werkstoffe

Pumpengehäuse: 5.1301/EN-GJL-250

KTL-coated

Laufrad: Bronze

Welle: Stainless steel

Min. Medientemperatur: -20 oC

Wellendichtung: Q1Q1X4GG

Laterne: 5.1301/EN-GJL-250 KTL-coated

Einbaumaße

Saugseitiger Rohranschluss: DN 100

Druckseitiger Rohranschluss: DN 100

Bestellinformationen

Fabrikat:

Produktbezeichnung: CronoLine-IL 100/360

15/4-S1

Gewicht netto ca.: 373 kg

Max. Medientemperatur: 140 oC

Artikelnummer: 2171243

Min. Umgebungstemperatur: -15 oC

Max. Umgebungstemperatur: 40 oC

Maximaler Betriebsdruck: 16 bar

Auslegungshinweis: 16 bar bis 120 oC, 13

bar bis
