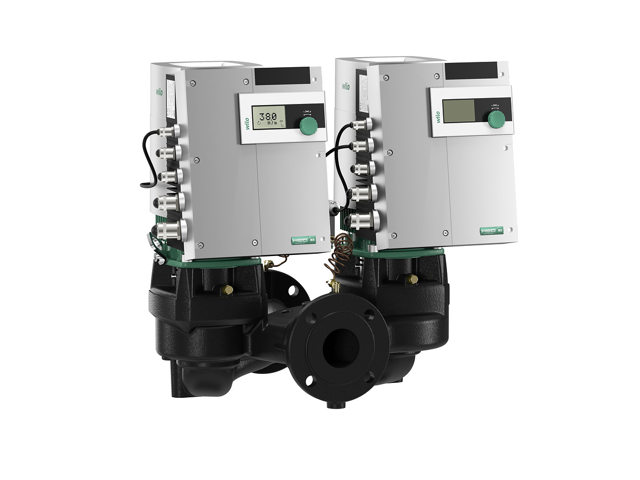

Wilo Trockenläufer-Hocheffizienz-Doppel
Stratos GIGA-D 80/1-16/2,3-R1,DN80,1.9kW

Hocheffizienz-Inline-Doppelpumpe mit EC

Motor der Effizienzklasse IE5 gemäß IEC

60034-30-2 und elektronischer

Leistungsanpassung in Trockenläufer

Bauart. Die Pumpe ist ausgeführt als

einstufige Niederdruckkreiselpumpe mit

Flanschanschluss und Gleitringdichtung.

Die Stratos GIGA-D ist vorrangig für die

Förderung von Heizungswasser (nach VDI

2035), Kaltwasser und Wasser-Glykol

Gemischen ohne abrasive Stoffe in

Heizungs-, Klima- und Kühlsystemen

konzipiert.

Konstruktion:

Einstufige Niederdruck-Kreiselpumpe mit

ungeteilter Welle in Blockbauweise

Spiralgehäuse in Inline-Bauart (Saug-

und Druckstutzen mit gleichen Flanschen

in einer Linie)

Flansche PN 16

- gebohrt nach EN 1092-2

Druckmessanschlüsse (R 1/8) für

angebauten Differenzdruckgeber

(Ausführung ...-R1 ohne

Differenzdruckgeber)

Pumpengehäuse und Motorflansch

serienmäßig mit Kataphoresebeschichtung

Gleitringdichtung für die

Wasserförderung bis Tmax. = +140oC. Bis

T <= +40oC ist eine Glykolbeimischung

von 20% bis 40% Volumenanteil zulässig.

Bei Wasser-/ Glykol Gemischen mit

Anteilen Glykol >40% bis max. 50%

Volumenanteil und einer Medientemperatur

von > + 40oC bis max. +120oC oder

anderen von Wasser abweichenden Medien

ist eine alternative Gleitringdichtung

vorzusehen.

Anschlussspannungen: 3x480 V +-10% 50/60

Hz, 3x440 V +-10% 50/60 Hz, 3x400 V +

10% 50/60 Hz, 3x380 V -5 % +10% 50/60 Hz

Zubehör:

Konsolen für Fundamentbefestigung

Blindflansche für Doppelpumpengehäuse

Differenzdruckgeber-Sets 0-10 V für

Pumpen in der Ausführung ...-R1

IR-Monitor

IR-Stick

IF-Modul PLR

IF-Modul LON

IF-Modul Modbus

IF-Modul BACnet

IF-Modul CAN

Serienmäßige Ausrüstung:

Grüne-Knopf-Handbedienebene für:

Pumpe Ein/Aus

Wahl der Regelungsart: dp-c

(Differenzdruck constant), dp-v

(Differenzdruck variabel), PID-Regelung,

n-constant (Steller)

Sollwert- bzw. Drehzahleinstellung

Konfiguration der Betriebsparameter

Fehlerquittierung

Pumpendisplay zur Anzeige von:

Regelungsart

Sollwert (z.B. Differenzdruck oder

Drehzahl)

Fehler- und Warnmeldungen

Istwerte (z.B. Leistungsaufnahme,

Istwert des Sensors)

Betriebsdaten (z.B. Betriebsstunden,

Energieverbrauch)

Zustandsdaten (z.B. Zustand des SSM- und

SBM-Relais)

Gerätedaten (z.B. Pumpenname)

Betriebsart (nur im Doppelpumpenbetrieb:

Haupt-/Reservebetrieb, Parallelbetrieb)

Status der Druckwert-Korrektur
