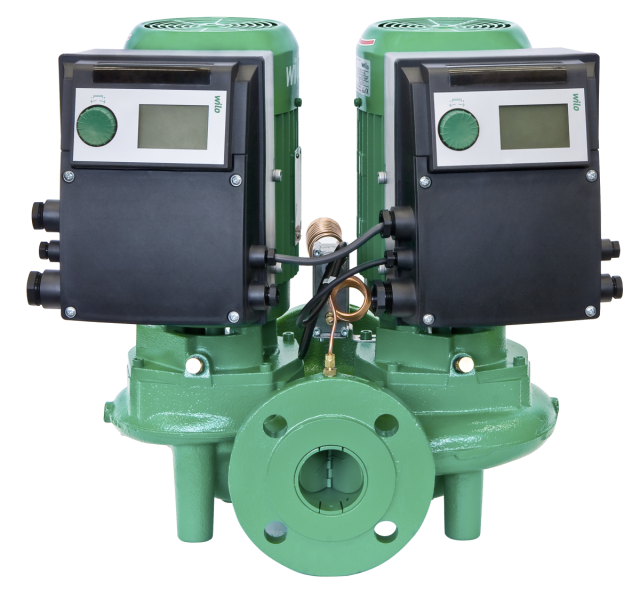

Wilo Trockenläufer-Energiespar-Doppelp.
DP-E 50/130-2,2/2-R1,DN50,2.2kW

Trockenläufer-Doppelpumpe in Inline

Bauform für Rohreinbau oder

Fundamentaufstellung mit integriertem

Frequenzumformer zur elektronischen

Regelung für u.a. konstanten oder

variablen Differenzdruck (dp-c/dp-v).

Drehstrommotor mit Frequenzumrichter

Konstruktion:

Einstufige Niederdruck-Kreiselpumpe mit

ungeteilter Welle

Spiralgehäuse in Inline-Bauart

Flansche PN 16 - gebohrt nach EN 1092-2

Druckmessanschlüsse (R 1/8) für

angebauten Differenzdruckgeber

(Ausführung ...-R1 ohne

Differenzdruckgeber)

Pumpengehäuse und Motorflansch

serienmäßig mit Kataphoresebeschichtung

Gleitringdichtung für Wasserförderung

bis T=120 oC. Bis Tmax= +40 oC ist eine

Glykol-beimischung von 20 bis 40

Volumenanteil zulässig. Andere

Gleitringdichtungen bzw. andere

Fördermedien/Temperaturen auf Anfrage.

Zubehör:

Konsolen für Fundamentbefestigung

IR-Monitor

IF-Modul PLR

IF-Modul LON

IF-Modul Modbus

IF-Modul BACnet

IF-Modul CAN

Differenzdruckgeber (DDG)-Sets 0-10 V

für Pumpen in der Ausführung ...-R1

Serienmäßige Ausrüstung:

Ein-Knopf-Handbedienebene für:

Pumpe Ein/Aus

Sollwert- bzw. Drehzahleinstellung

Wahl der Regelungsart: dp-c

(Differenzdruck constant), dp-v

(Differenzdruck variabel), PID-Regelung,

n-constant (Steller)

Wahl der Betriebsart bei

Doppelpumpenbetrieb (Haupt

/Reservebetrieb, Additionsbetrieb)

Konfiguration der Betriebsparameter

Fehlerquittierung

Pumpendisplay zur Anzeige von:

Regelungsart

Sollwert (z.B. Differenzdruck oder

Drehzahl)

Fehler- und Warnmeldungen

Istwerte (z.B. Leistungsaufnahme,

Istwert des Sensors)

Betriebsdaten (z.B. Betriebsstunden,

Energieverbrauch)

Zustandsdaten (z.B. Zustand des SSM- und

SBM-Relais)

Gerätedaten (z.B. Pumpenname)

Zusatzfunktionen:

Schnittstellen: Steuereingang 'Vorrang

AUS', 'Externer Pumpentausch' (nur

wirksam bei Doppelpumpenbetrieb),

Analogeingang 0-10 V, 2-10 V, 0-20 mA,

4-20 mA für Stellerbetrieb (DDC) oder

zur Sollwert-Fernverstellung,

Analogeingang 0-10 V, 2-10 V, 0-20 mA,

4-20 mA für Istwert-Signal des

Drucksensors, IR-Schnittstelle zur

drahtlosen Kommunikation mit Bedien- und

Service-Gerät Wilo-IR-Stick/IR-Monitor,

Steckplatz für Wilo IF-Module Modbus,

BACnet, CAN, PLR, LON zur Anbindung an

die Gebäudeautomation, konfigurierbare,

potentialfreie Stör- und Betriebs

/Bereitschaftsmeldung, Schnittstelle zur

Doppelpumpenkommunikation

Einstellbares Zeitintervall für den

Pumpentausch (bei Doppelpumpenbetrieb)

Integrierter Motorvollschutz

Unterschiedliche Betriebsarten für

Heizungsanwendung (HV) oder

Klimaanwendung (AC)

Zugriffssperre

Unterschiedliche Bedienebenen:

Standard/Service

Werkstoffe

Pumpengehäuse: 5.1301, EN-GJL-250

Laufrad: PPE+PS-GF30

Laterne: 5.1301, EN-GJL-250

Welle: 1.4021, X20Cr13

Wellendichtung: AQEGG

Betriebsdaten

Min. Medientemperatur: -20 oC

Max. Medientemperatur: 120 oC

Maximaler Betriebsdruck: 10 bar

Max. Umgebungstemperatur: 40 oC

Mindesteffizienzindex (MEI): 0,4

Motordaten

Störaussendung: EN 61800-3

Störfestigkeit: EN 61800-3

Netzanschluss: 3x440 V!, 50 Hz

Motornennleistung: 2200 W

Drehzahl max.: 2900 U/Min

Nennstrom: 6,8 A

Schutzart Motor: IP55

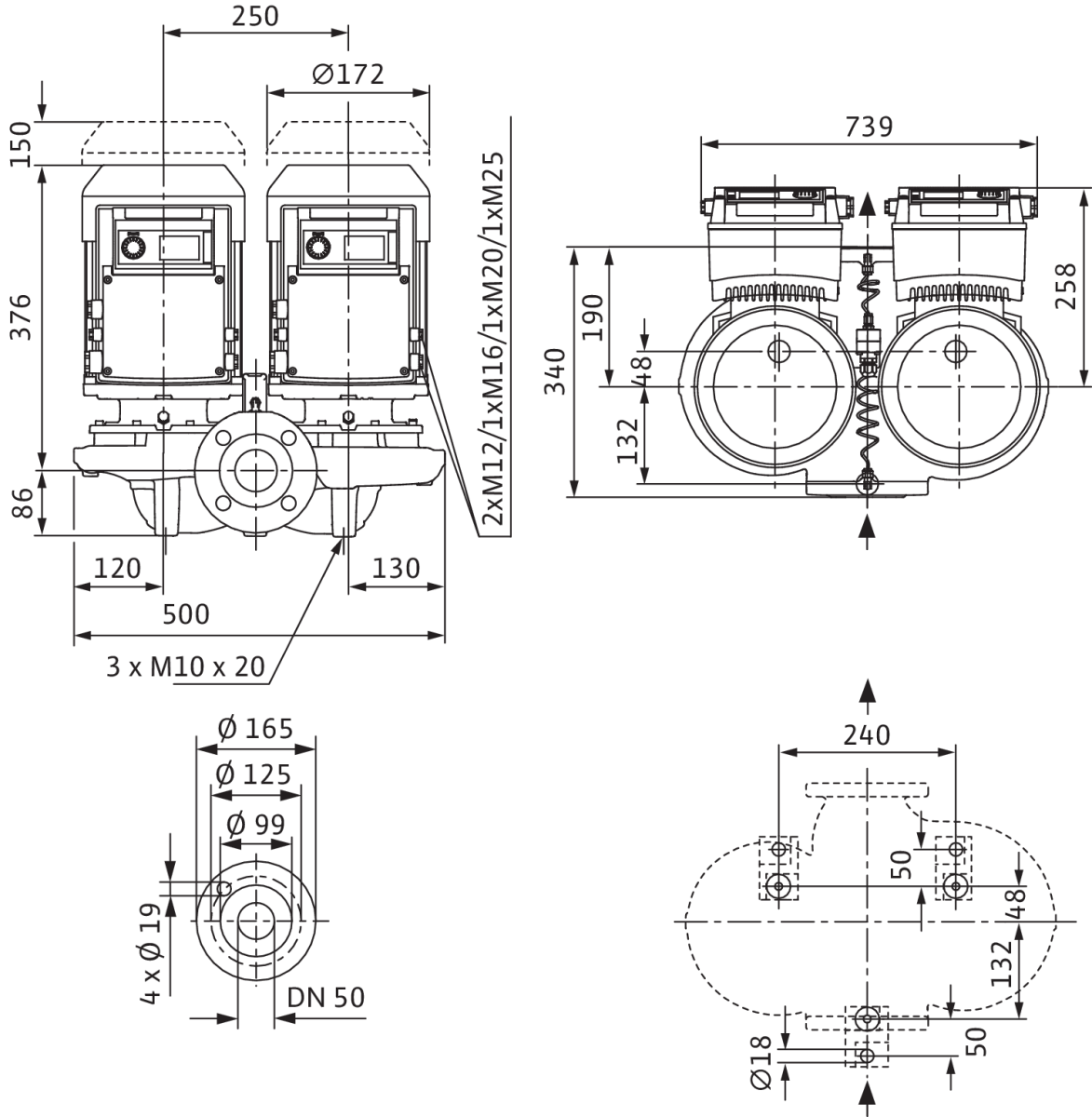

Einbaumaße

Saugseitiger Rohranschluß: DN 50

Druckseitiger Rohranschluß: DN 50

Bestellinformationen

Gewicht netto ca.: 74 kg

Fabrikat: Wilo

Produktbezeichnung: VeroTwin-DP-E 50/130

2,2/2-R1

Artikelnummer: 2159010
