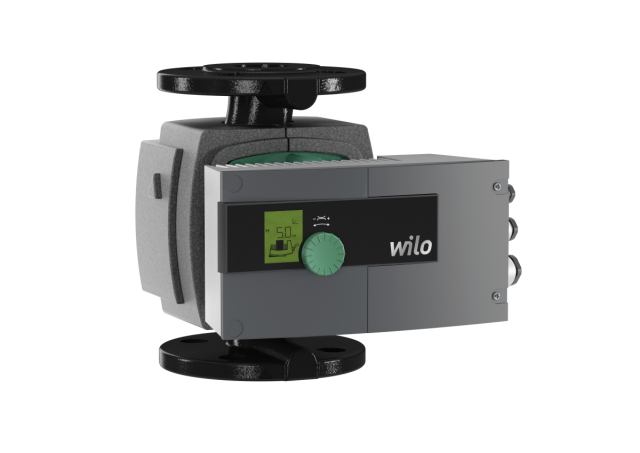

Wilo Nassläufer-Hocheffizienzpumpe
Stratos 100/1-6 PN10,DN100,1x230V,850W

Hocheffizienz-Pumpe Wilo-Stratos

elektronisch geregelt,

Nassläufer-Umwälzpumpe mit niedrigsten

Betriebskosten, für Rohreinbau.

Einsetzbar für alle Heizungs-, Lüftungs

, Klima-Anwendungen (-10 oC bis +110

oC). Mit integrierter elektronischer

Leistungsregelung für

konstanten/variablen Differenzdruck.

Wärmedämmschalen serienmäßig.

Serienmäßig mit Ein-Knopf

Handbedienebene für:

Pumpe Ein / Aus

Wahl der Regelungsart:

dp-c (Differenzdruck constant)

dp-v (Differenzdruck variabel)

dp-T (Differenzdruck temperaturgeführt)

mittels IR-Monitor/-Stick, Modbus,

BACnet, LON oder Can

Q-Limit zur Begrenzung des maximalen

Volumenstromes (Einstellung nur über IR

Stick)

Stellerbetrieb (Einstellung konstante

Drehzahl)

Automatischer Absenkbetrieb

(selbstlernend)

Sollwert- bzw. Drehzahl-Einstellung

Grafisches Pumpen-Display mit drehbarer

Anzeige für horizontale und vertikale

Modulanordnung, zur Anzeige von:

Betriebszustand

Regelungsart

Differenzdruck- bzw. Drehzahl-Sollwert

Fehler- und Warnmeldungen

Synchronmotor nach ECM-Technologie mit

höchsten Wirkungsgraden und hohem

Anlaufmoment, automatischer

Deblockierfunktion und integriertem

Motorvollschutz.

Störmeldeleuchte, potentialfreie

Sammelstörmeldung, IR-Schnittstelle zur

drahtlosen Kommunikation mit Bedien- und

Service-Gerät Wilo-IR-Monitor/-Stick.

Steckplatz für Wilo-IF-Module Stratos

mit Schnittstellen für Gebäudeautomation

GA bzw. Doppelpumpenmanagement (Zubehör:

IF-Module Stratos Modbus, BACnet, LON,

CAN, PLR, Ext.Aus, Ext.Min, SBM,

Ext.Aus/SBM oder DP).

Pumpengehäuse aus Grauguss mit

Kataphorese-Beschichtung, Laufrad aus

glasfaserverstärktem Kunststoff,

Edelstahlwelle mit metallimprägnierten

Kohlegleitlagern.

Bei Flanschpumpen - Flanschausführungen:

Standardausführung für Pumpen DN 32 bis

DN 65: Kombiflansch PN 6/10 (Flansch

PN 16 nach EN 1092-2) für Gegenflansche

PN 6 und PN 16

Standardausführung für Pumpen DN 80 /

DN 100: Flansch PN 6 (ausgelegt PN 16

nach EN 1092-2) für Gegenflansch PN 6

Sonderausführung für Pumpen DN 32 bis

DN 100: Flansch PN 16 (nach EN 1092-2)

für Gegenflansch

PN 16

Werkstoffe

Pumpengehäuse: 5.1301, EN-GJL-250

Laufrad: PP-LGF50

Welle: 1.4028, X30Cr13

Material Lager: Carbon,

metal impregnated

Betriebsdaten

Min. Medientemperatur: -10 oC

Max. Medientemperatur: 110 oC

Maximaler Betriebsdruck: 10 bar

Mindestzulaufhöhe bei 50oC: 7

Mindestzulaufhöhe bei 95oC: 15

Mindestzulaufhöhe bei 110oC: 23

Max. Umgebungstemperatur: 40 oC

Motordaten

Energieeffizienzindex (EEI): 0,2

Störaussendung: EN 61800-3,2004+A1,2012

/residential

area (C1)

Störfestigkeit: EN 61800-3,2004+A1,2012

/industrial

environment (C2)

Netzanschluss: 1x230 V!, 50/60 Hz

Leistungsaufnahme: 990 W

Drehzal min.: 900 U/Min

Drehzahl max.: 2400 U/Min

Schutzart Motor: IPX4D

Kabelverschraubung: 1x7

Einbaumaße

Saugseitiger Rohranschluß: DN 100

Baulänge: 360 mm

Bestellinformationen

Gewicht netto ca.: 34 kg

Fabrikat: Wilo

Produktbezeichnung: Stratos 100/1-6
