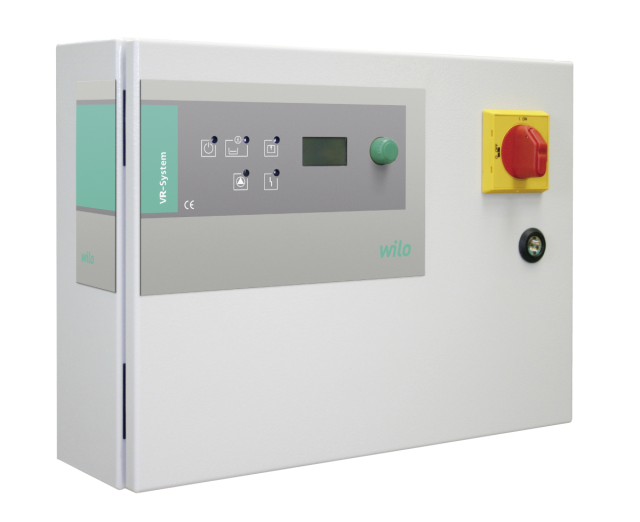

Wilo Pumpensteuerung/Vario-Regelsystem
VR-HVAC 3 x 1.5 WM

Wilo-Vario Controller für automatisch

stufenlose Leistungsregelung von Einzel-

und Mehrpumpenanlagen in den Bereichen

Heizung und Klima. Einsetzbar in

Verbindung mit Nass- und

Trockenläuferpumpen der Wilo-Baureihen

Stratos, Stratos-D, Stratos GIGA,

VerLine-IP-E, CronoLine-IL-E und

CronoBloc-BL-E. Für den Aufbau von

Einzel- und Mehrpumpenanlagen.

Schaltgerät zur digitalen, stufenlosen

Leistungsregelung von Einzelpumpen oder

Mehrpumpenanlagen (bis zu 4 Pumpen im

Parallelbetrieb) mit elektronisch

geregelten Pumpen gleicher Leistung bei

Ansteuerung mit Analogsignal 0...10 V

zur Anpassung an die Anlagenbelastung in

Abhängigkeit folgender programmierbarer

Regelgrößen:

Differenzdruck - konstant (dp-c)

Differenzdruck -variabel (dp-v)

Serienausrüstung

Steuereinheit mit Mikroprozessor,

beleuchtetem LC-Display und LEDs

"Bereit", "Störung", "Betrieb", "Roter

Knopf" (Drehtaster) zur Regler

Parametrierung, Eingabequittierung,

Störquittierung, Werte-Vorgabe und

Betriebsartenwahl Hand-Aus-Automatik je

Pumpe. Hauptschalter Ein/Aus,

Leistungsteil je Pumpe (bestehend aus

Leitungsschutzschalter und

Anschlussklemmen), Revisionsschalter für

Netz-Not-Betrieb je Pumpe, Schaltschrank

aus Stahlblech (Farbe: kieselgrau), als

anschlussfertige, verdrahtete Einheit

als Wandaufbaugehäuse (WA)

Regel- und Steuerfunktionen

Freie Betriebspunkteinstellung durch

Begrenzung der Volllast-Pumpenleistung,

PID-Regler, automatischer Pumpentausch

und Laufzeitoptimierung bei

Mehrpumpenanlagen, Einzel- und

Gesamtbetriebsstundenzähler,

Statusanzeige für Pumpen, Fehlerspeicher

für 9 Fehlermeldungen, Automatisch,

lastabhängige Zuschaltung von 1 bis 3

Spitzenlastpumpe(n), automatische

Störumschaltung auf ruhende Pumpe(n),

Probekurzlauf der Pumpe(n) während

Stillstand alle 6 Stunden, Live-Zero

Auswertung zur Drahtbruchüberwachung

(Gebereingang).

Fernsteuerung und -meldung der

Betriebszustände

Vorrang Ein/Aus (bauseitiger

potentialfreier Öffner)

Sammelstörmeldung Pumpen

Sammelstör-/Sammelbetriebsmeldung als

potentialfreie Wechsler

Schaltgerät geeignet für Anschluss an

Drehstromnetze 3 x 400 V/50/60 Hz nach

IEC 60038

Wechselstromnetze 1x230 V/50/60 Hz nach

IEC 60038 (Einspeisung der

anzuschließenden Pumpen beachten)

Lieferumfang

Schaltgerät

Einbau- und Betriebsanleitung

Schaltplan
