TECEsepa H Hebeanlage Erdeinbau
für NS 2 bis NS 10, Mono

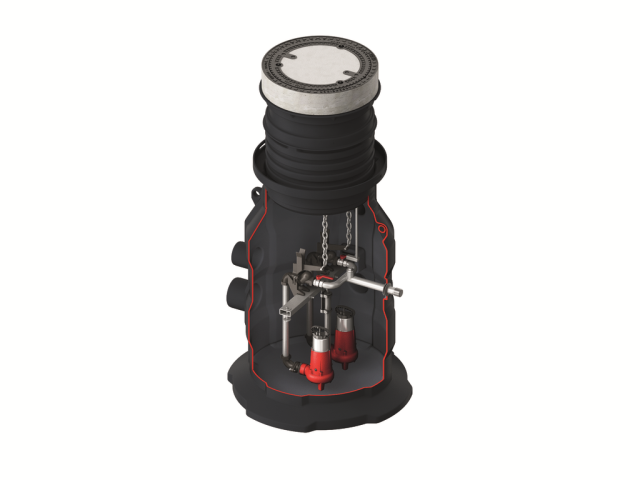

TECEsepa H Hebeanlage Erdeinbau

Hebeanlage mit Sammelschacht und

Teleskop aus Kunststoff PE, nach DIN EN

12050-2, für fäkalienfreies Abwasser,

runde monolithische Bauform, zum Einbau

ins Erdreich, Standsicherheit von 50

Jahren nachgewiesen, stufenlos

verstellbarer Teleskopaufsatz mit

tagwasserdichter BEGU-Schachtabdeckung B

125/D 400 (lichtes Maß Durchm. 600 mm)

ohne Lüftungsöffnung, geruchsdicht

verschraubt nach DIN EN 124, bauseits

muss bei der Belastungsklasse D 400 eine

Lastverteilplatte vorgesehen werden,

Zulauf-, Lüftungsstutzen und der

Anschluss für das Kabelleerrohr nach DIN

EN 877, mit überflutbaren Pumpen,

speziell geeignet für die Montage hinter

der Fettabscheideranlage.

Bestehend aus:

- gas- und geruchsdichter Sammelschacht

mit Teleskop aus Kunststoff PE und

BEGU-Schachtabdeckung B 125/D 400

- zentraler Druckleitungsanschluss

(Mono: R 1 1/4" AG, Duo: R 1 1/2" AG)

- Überwasser-Kupplungsautomatik inkl.

Führungseinrichtung aus Gusseisen

EN-GJL-250

- Kette aus Edelstahl 1.4301, zum

Absenken und Anheben der Pumpe

- Pumpentraverse aus Edelstahl 1.4301

- Rohrleitung 1 1/4" aus Edelstahl

1.4301

- Kugelrückschlagventil R 1 1/4" IG aus

Gusseisen EN-GJL-250

- 2-Wege-Kugelventil R 1 1/4" IG-AG aus

Edelstahl 1.4301

- Anschlussstopfen für Spülanschluss G 1

1/4" aus Edelstahl 1.4301

- Schmutzwasserpumpen aus Edelstahl

1.4301 (oberer Deckel) und Gusseisen

EN-GJL-250 (Motorgehäuse), nach DIN EN

12050-2, max. Medientemperatur beträgt

40 GradC (kurzfristig bis 60 GradC, max.

5 Min.), Isolationsklasse F, Schutzart

IP 68, mit Temperaturwächter in der

Motorwicklung zum Schutz vor

Übertemperatur, mit Freistromlaufrad,

Kabellänge 10 m

- Steuerung aus Kunststoff ABS,

Schutzart IP 54, mit Lufteinperlung für

die erhöhte Betriebssicherheit der

Hebeanlage hinter der

Fettabscheideranlage, mit automatischem

Wechselbetrieb nach jedem Pumpvorgang,

mit potenzialfreier Sammelstörmeldung

und netzabhängigem Alarmsummer

(vorgerüstet für netzunabhängigen Alarm,

Akku kann durch einfaches Stecken

nachgerüstet werden)

- Staudruckniveausensor aus Kunststoff

mit voreingestellter Niveauschaltung

(Ein-, Aus- und Hochwasseralarm),

Pneumatikschlauchlänge 2 x 10 m

- Bedienschlüssel für Wartungsarbeiten

Nenngröße: NS 7,5/NS 10

Ausführung: Mono

Aufstellmaße:

Länge: 1240 mm, Breite: 1285 mm, H: 1795

- 2390 mm

Gewicht: 290 kg

Zulaufstutzen:

Anzahl: 1, DN: 150, DA: 160 mm,

Zulaufhöhe(n): 1060 - 1655 mm

Anzahl: 2, DN: 150, DA: 160 mm,

Zulaufhöhe(n): 1355 - 1950 mm

Anzahl: 1, DN: 200, DA: 200 mm,

Zulaufhöhe(n): 1375 - 1970 mm

Lüftungsleitungsanschluss:

Anzahl: 1, DN: 100, DA: 110 mm

Max. Förderstrom: 33.8 m3/h

Max. Förderhöhe: 13,2 m

Elektroanschluss:

U: 230 V, f: 50 Hz, I: 9 A, P1: 2.05 kW,

P2: 1.45 kW

Nutzvolumen: 217 Liter

Bestell-Nr.: 4051000
