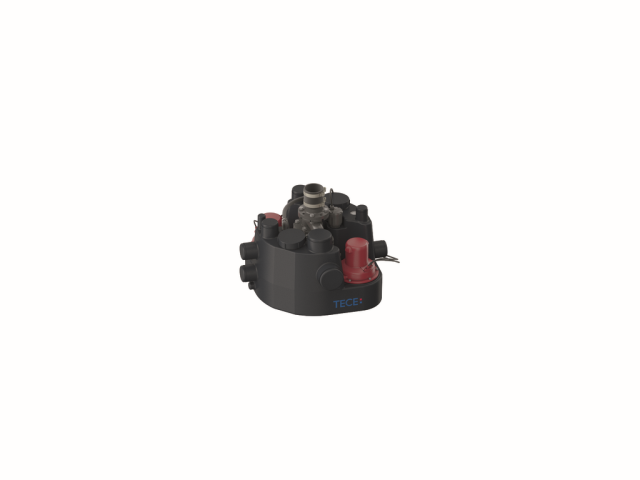

TECEsepa H Hebeanlage
Mono N

TECEsepa H Hebeanlage

Hebeanlage mit Sammelbehälter aus

Kunststoff PE, nach DIN EN 12050-1, für

fäkalienhaltiges und fäkalienfreies

Abwasser, zur freien Aufstellung in

frostgeschützten Räumen, mit

überflutbaren Pumpen für abgesenkte oder

bodengleiche Aufstellung, speziell

geeignet für die Montage hinter der

Fettabscheideranlage

Bestehend aus:

- gas- und geruchsdichter Sammelbehälter

aus Kunststoff PE in kompakter Bauform

- Wartungsöffnungen Durchm. 160 mm

- vorgefertigter

Handmembranpumpenanschluss Durchm. 40 mm

mit Dichtung und Blindstopfen

- zentraler Druckleitungsflansch DN 80

plus Flanschtülle und elastischer

Verbindung zum Anschluss an bauseitige

Druckleitung DN 100

- Kugelrückschlagventil aus Grauguss mit

Reinigungsöffnung und Anschluss

DIN-Flansch DN 80

- einfaches Anbringen der

Verdreh-/Auftriebssicherung durch außen

liegende Bodenbefestigung, auch nach

Aufstellung der Hebeanlage

- abgeschrägter Behälterboden zur

Verhinderung von Ablagerungen

- Motor: Drehstrom Isolationsklasse F,

Schutzart IP 68, druckwasserdicht

gekapselt, voll überflutbar. Welle mit

dreifacher Wellenabdichtung und

Ölkammer. Der Motorhut ist mit 2

Schrauben zur Wartung einfach zu

demontieren. Motorgehäuse und Laufrad:

Grauguss EN-GJL-250. Motorwelle:

Edelstahl 1.4021 (AISI 420).

- Mediumtemperatur max. 40 GradC,

Kurzzeitbetrieb bis 60 GradC (max. 5

Min).

- Kreiselkammer aus: Polyethylen,

Freistromrad mit großem freiem Durchgang

und Rückenbeschaufelung zur sicheren

Förderung von fäkalienfreiem und

fäkalienhaltigem Abwasser.

- Niveausteuerung mittels

Staudruckniveausensor am Behälter und

Hochwasseralarm

- Steuerung: isolierstoffgekapselt, IP

54, mit elektronischer Überwachung der

Wicklungstemperatur und Überstrom,

vormontiert, selbstjustierend.

- vollautomatische Niveauschaltung

(stellt sich selbst auf die

Betriebssituation ein und schützt die

Pumpen wirkungsvoll vor Trockenlauf)

- vertauschungssichere steckbare Kabel

- automatische Drehfeldkontrolle

- CEE Stecker ist mit einem Phasenwender

ausgestattet zur Anpassung des

Drehfeldes

- potentialfreie Sammelstörmeldung und

netzabhängiger Alarmsummer (vorgerüstet

für netzunabhängigen Alarm, Akku kann

durch einfaches Stecken von außen

nachgerüstet werden).

- Kabellänge 4 m, Netzzuleitung mit

Stecker 1,5 m.

Auslieferung: Anlage komplett montiert.

Nenngröße: --

Ausführung: Mono N

Aufstellmaße:

Länge: 800 mm, Breite: 500 mm, H: 570 mm

Gewicht: 55 kg

Zulaufstutzen:

Anzahl: 3, DN: 70, DA: 75 mm

Anzahl: 3, DN: 100, DA: 110 mm

Anzahl: 3, DN: 150, DA: 160 mm

Zulaufhöhe(n): 180 - 180 mm220 - 220 mm

Max. Förderstrom: 45 m3/h

Max. Förderhöhe: 7,0 m

Elektroanschluss:

Ausführung: CEE-Stecker, U: 400 V, f: 50

Hz, I: 16 A, P1: 1.77 kW

Behältervolumen: 70 Liter

Nutzvolumen: 32 Liter

Bestell-Nr.: 4030100
