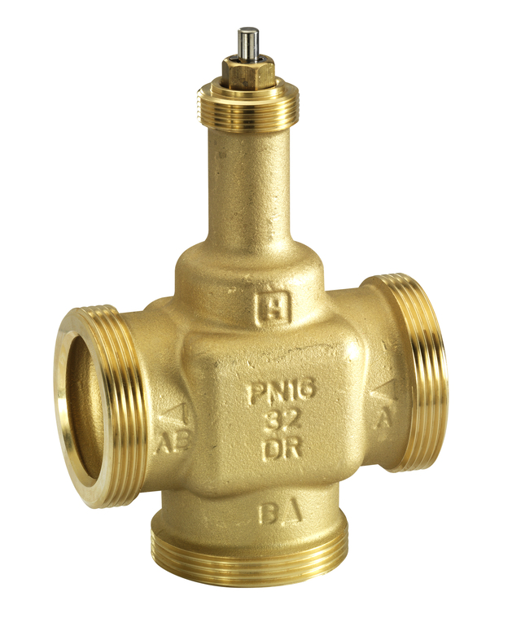

Resideo Dreiwegeventil VXE-M, PN16
DN 40, kvs 25, flach dichtend, stetig

Kaufmännische Daten

Artikelnummer	VXE40B25MFS
Preis (WLP)	297,00 / Stck
Hauptwarengruppe	Regelung
Warengruppe	Ventile und Antriebe
Rabattgruppe	Ventile und Antriebe
Maße inkl. Verpackung	180 x 135 x 75 mm; 2,42 kg

Ausschreibungstext

Resideo Dreiwegeventil VXE-M, PN16

Die druckentlasteten Regelventile der

Baureihe VDE-M und VXE-M werden in

Kombination mit einem Stellantrieb zur

stetigen Regelung der Wassertemperatur

in Heizungs-, Lüftungs- und Klimaanlagen

eingesetzt. Merkmale: Druckentlastet,

Außengewinde für flachdichtende

Anschlussverschraubungen, Auslieferung

mit Schutzkappe, für Handverstellung

verwendbar, einfache Montage des

Stellantriebs ohne Werkzeug

Werkstoff des Gehäuses: Messing

Regelverhalten: stetig

Regelcharakteristik: linear (A-AB),

linear (B-AB)

max. Schließdruck: 1000 kPa

Ventilhub: 6,5 mm

Kvs-Wert: 25

Leckverlust des Kvs-Wertes: 0,05 %

Aktion zum Öffnen A

- AB: Ventilstange

einfahren

Fabrikat: Resideo

entzinkungsbeständig

Typ: Centra VXE40B25MFS

Nenndruck: PN 16

Rohranschluss: Außengewinde flach

dichtend

Nennweite: DN 40

Medium: Wasser mit max. 50 % Glykol nach

VDI 2035

Mediumtemperatur: 2

- 130 GradC

Technische Daten

Gehäusebauform	Drei-Wege
Gehäusewerkstoff	Messing
Armaturentyp	Regelungsarmatur mit Antrieb
kvs-Wert (m³/h)	25,00
Max. Betriebsdruck (bar)	16
Max. Betriebstemperatur (°C)	130
Nennweite (DN)	40

Anschlüsse

Eingang	R 1 1/2
Eingang	R 1 1/2
Ausgang	R 1 1/2

Dokumente

Montageanleitung

Datenblatt

Unspezifiziert

Links

Herstellerwebseite

Zubehör

Bild	Beschreibung
	Resideo Anschlussverschraubung I-F IG-Tülle G 1 1/2 G 2 1/4 fl. dicht.		3
	Resideo Anschlussverschraubung O-F AG-Tülle R 1 1/2 G 2 1/4 fl. dicht.		3
	Resideo Stellantrieb M6410C, 6,5mm Hub 300N, 24VAC, 3-Pkt, mit Handv.		1
	Resideo Stellantrieb M6410C, 6,5mm Hub 300N, 24VAC, 3-Pkt, Handv. u Hilfssch.		1
	Resideo Stellantrieb M6410L, 6,5mm Hub 300N, 230VAC, 3-Pkt, mit Handv.		1
	Resideo Stellantrieb M6410L, 6,5mm Hub 300N, 230VAC, 3-Pkt, Handv. u Hilfssch.		1
	Resideo Stellantrieb M7410C, 6,5mm Hub 300N, 24VAC, 3-Pkt		1
	Resideo Stellantrieb M7410E, 6,5mm Hub 300N, 24VAC, 0/2-10V		1
	Resideo Stellantrieb M7410E, 6,5mm Hub 300N, 24VAC, 0/2-10V, mit Handv.		1
	Resideo Stellantrieb M7410E, 6,5mm Hub 300N, 24VAC, 0/2-10V, Handv. u Hilfssch.		1
	Resideo Stellantrieb ML6435B, 6,5mm Hub 400N, 24VAC, 3-Pkt, 60s, mit Notstell.		1
	Resideo Stellantrieb ML6435B, 6,5mm Hub 400N, 230VAC, 3-Pkt, 60s, mit Notstell.		1
	Resideo Stellantrieb ML743xE, 6,5mm Hub 400N, 24VAC, 0/2-10V, 15s, mit Handv.		1
	Resideo Stellantrieb ML743xE, 6,5mm Hub 400N, 24VAC, 0/2-10V, 60s, mit Notstell.		1
	Resideo Stellantrieb MM, 8 mm Hub 500 N, 24 V AC/DC, 0-10 V, 3-/2-Punkt		1
	Resideo Stellantrieb MS, 6,5 mm Hub 300 N, 230 V AC, 3-Punkt, mit Handv.		1
	Resideo Stellantrieb MS, 6,5 mm Hub 300 N, 24 V AC/DC, 3-Punkt		1
	Resideo Stellantrieb MS, 6,5 mm Hub 300 N, 24 V AC/DC, 3-Punkt, mit Handv.		1
	Resideo Stellantrieb MS, 6,5 mm Hub 300 N, 24 V AC/DC, 0/2-10V		1
	Resideo Stellantrieb MS, 6,5 mm Hub 300 N, 24 V AC/DC, 0/2-10V, mit Handv.		1
