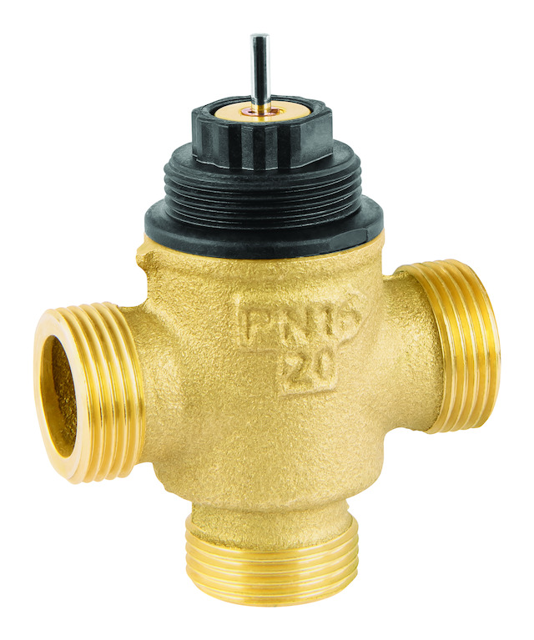

Resideo Dreiwegeregelventil VXE, PN16
DN15, kvs 2.5, flach dichtend, stetig
Kaufmännische Daten
| Artikelnummer | VXE15B2.5M |
| Preis (UVP) | 50,50 / Stck |
| Hauptwarengruppe | Regelung |
| Warengruppe | Zonenventile und Antriebe |
Ausschreibungstext
Resideo Dreiwegeregelventil VXE, PN16
Diese kleinen Regelventile der Baureihe
VXE werden in Kombination mit einem
Stellantrieb zur Regelung der Warm- und
Kaltwasserzufuhr eingesetzt. Sie werden
beispielsweise in Gebläsekonvektoren, in
kleinen Erhitzern oder Rückkühlern
verwendet. Merkmale:
Entzinkungsbeständiges Messing.
Wartungsfreie Armatur. Große
standardisierte Bandbreite an
KVS-Werten. Reduzierte KVS-Werte im
Bypass zur Erleichterung des
hydraulischen Abgleichs. Verschiedene
Anschlussverschraubungen für
unterschiedliche Anschlussarten
verfügbar (Gewinde-, Löt-,
Klemmanschlüsse). Die geringe Baugröße
ermöglicht den Einbau auch bei beengten
Platzverhältnissen. Der große Hub
ermöglicht eine hohe Regelgüte.
Weichdichtung für geringe Leckage. Hoher
Schließdruck.
Werkstoff des Gehäuses: Messing
Regelcharakteristik:
gleichprozentig/linear
Serie: VXE
Medium: Wasser, mit max. 50 % Glykol
nach VDI 2035
Nenndruck: PN 16
Fabrikat: Resideo
Typ: Centra VXE15B2.5M
entzinkungsbeständig
Ventilhub: 6,5 mm
max. Schließdruck: 100 kPa
Leckverlust des Kvs-Wertes: 0,02 %
Anschlüsse: Außengewinde flach dichtend
Kvs-Wert: 2,5
Mediumtemperatur: 2
- 120 GradC
Nennweite: DN 15
Technische Daten
| Breite (mm) | 90 |
| Gehäusebauform | Drei-Wege |
| Gehäusewerkstoff | Messing |
| Armaturentyp | Regelungsarmatur mit Antrieb |
| Höhe (mm) | 45 |
| kvs-Wert (m³/h) | 2,50 |
| Gewicht (kg) | 0,17 |
| Max. Betriebsdruck (bar) | 16 |
| Max. Betriebstemperatur (°C) | 120 |
| Nennweite (DN) | 15 |
| Tiefe (mm) | 75 |
Anschlüsse
| Ausgang | R 1/2 |
| Ausgang | R 1/2 |
| Eingang | R 1/2 |
