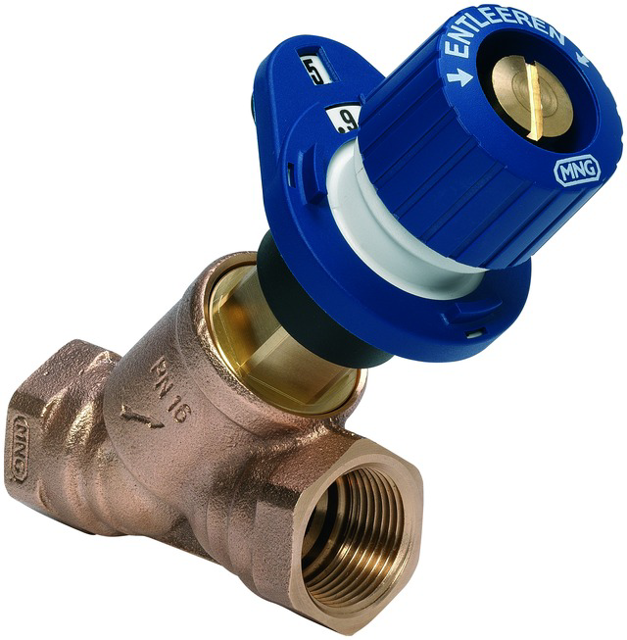

Resideo Strangreg.Vent. Kombi-3-Plus
Messing, Muffe, DN 20
Kaufmännische Daten
| Artikelnummer | V5010Y0020 |
| Preis (UVP) | 99,50 / Stck |
| Hauptwarengruppe | Heizung |
| Warengruppe | Rohrleitungsarmaturen |
Ausschreibungstext
Resideo Strangreg.Vent. Kombi-3-Plus
blau, für den Rücklauf, Gehäuse aus
entzinkungsbeständigem Messing.
Generelle Entleerung mittels Adapter
über das Oberteil, nachträgliche
Differenzdruckregelung durch auf das
Oberteil montierten Membranregler (bis
einschließlich DN 40) möglich, keine
Anbauteile am Ventilgehäuse. Sichtbare
Voreinstellungsanzeige bei verdecktem
Voreinstellungsring, hohe Genauigkeit
durch Einzeljustierung. Wartungsfreie
Spindelabdichtung durch Doppel-O-Ring,
PTFE-Sitzabdichtung. DN 10
- 20
Universalanschluss mit Muffengewinde
nach DIN EN 10226-1 für Gewinderohr bzw.
für Cu- und Präzisions-Stahlrohr 10
- 22
mm unter Verwendung von Klemmring und
Druckschraube. DN 25
- 80 Anschluss mit
Muffengewinde nach DIN EN 10226-1 für
Gewinderohr. Für pH-Wert von 8
- 9,5.
Medium: Wasser oder Wasser-Glykolgemisch
Hinweis: Baugleich mit ehem. Honeywell
Artikel
Fabrikat: Resideo
Typ: Braukmann V5010Y0020
nach VDI 2035
Werkstoff des Gehäuses: Messing,
entzinkungsbeständig
Nennweite: DN 20
Nenndruck: PN 16
Ausführung: mit Innengewinde
Kvs-Wert: 6,4
Mediumtemperatur: -20
- 130 GradC
Technische Daten
| Breite (mm) | 158 |
| Gehäusebauform | Durchgang |
| Gehäusewerkstoff | Messing |
| kv max (m³/h) | 6,40 |
| kv min (m³/h) | 0,68 |
| Armaturentyp | Strangregulierventil |
| Höhe (mm) | 58 |
| Gewicht (kg) | 0,52 |
| Max. Betriebsdruck (bar) | 16 |
| Max. Betriebstemperatur (°C) | 130 |
| Nennweite (DN) | 20 |
| Tiefe (mm) | 98 |
Anschlüsse
| Eingang | Rp 3/4 |
| Ausgang | Rp 3/4 |
| Eingang | Rp 3/4 |
| Ausgang | Rp 3/4 |
| Eingang | Rp 3/4 |
| Ausgang | Rp 3/4 |
