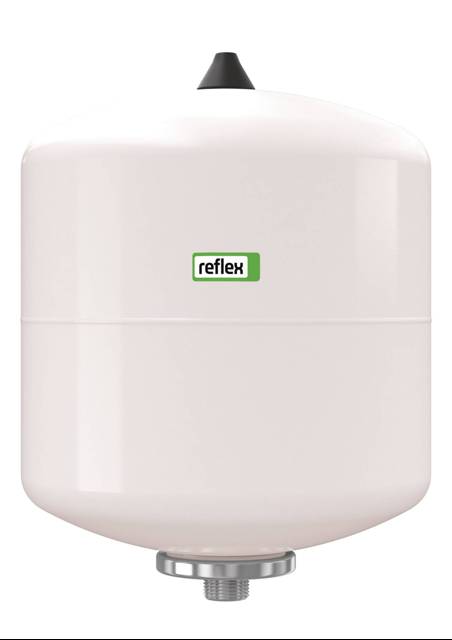

Reflex Membran-Druckausdehnungsgefäß
Reflex S 33, weiß, 10 bar

Membran-Druckausdehnungsgefäß für

geschlossene Solar-, Heiz- und

Kühlwassersysteme. Gefäße sind

konstruiert und gefertigt nach DIN EN

13831. Zulassung gemäß Richtlinie für

Druckgeräte 2014/68/EU. -Langlebige

Epoxidharzbeschichtung -Nicht tauschbare

Vollmembran bis 33 Liter, nicht

tauschbare Halbmembran 50

- 600 Liter -

Für Frostschutzmittelzusatz mindestens

25 bis 50 % -Mit Gewindeanschlüssen -33

Liter mit Befestigungslaschen, ab 50

Liter mit Füßen -Max. zulässige

Systemtemperatur 120'C -Max. zulässige

Betriebstemperatur 70'C Hinweis:

Bewilligungspflicht gemäß Schweizer

Richtlinie SWKI HE301-01 und SVTI bei

(PSV * VN <= 3.000 bar * Liter).

Typ: S 33

Min. zul. Betriebstemperatur (ft): -10 '

Max. zul. Betriebstemperatur: 70 'C

Max. zul. Betriebsüberdruck: 10 bar

Gasvordruck werksseitig: 1.5 bar

Anschluss WBI: G 3/4'

Anschlussart WBI: Außengewinde (metrisch

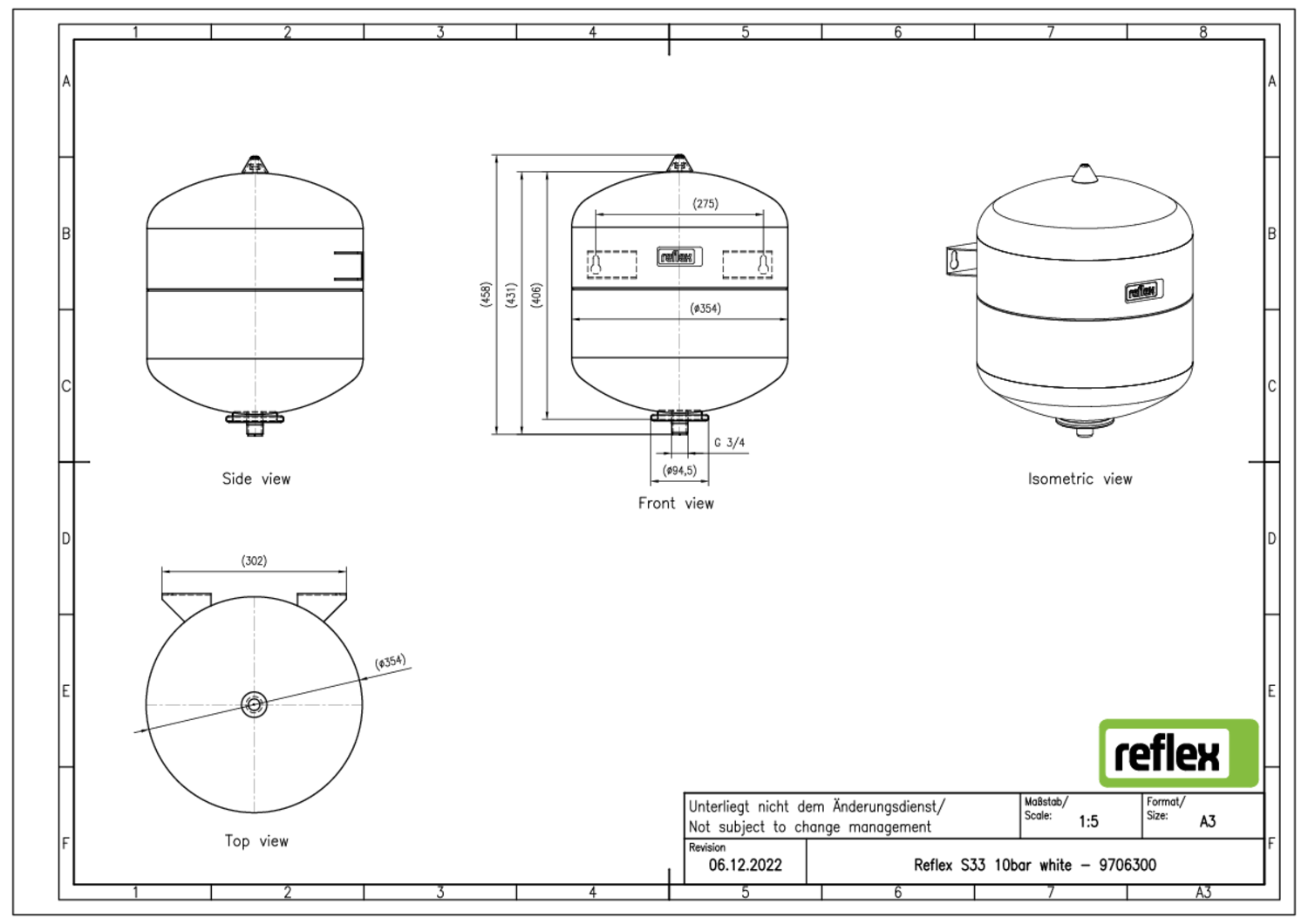

Durchmesser: 354 MMT

Max. Höhe: 458 MMT

Kippmaß ca.: 458 MMT

Maße

- zusammengesetzt: H: 458 mm

- D=:

Farbe: weiß

Gewicht: 4.80 KGM

Farbe: weiß

Membranmaterial: Butyl

Manometer: false

Nennvolumen (Float): 33 l

Nennvolumen: 33 l

Max. Nutzvolumen: 23 l

Max. zul. Systemtemperatur: 120 'C
