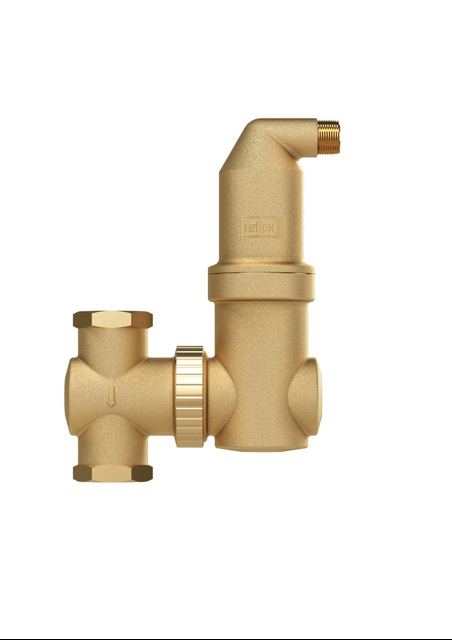

Reflex Mikroblasenabscheider Exvoid AT
1, Gewinde, 10 bar
Kaufmännische Daten
| Artikelnummer | 9257230 |
| Preis (UVP) | 209,00 / Stck |
| Hauptwarengruppe | Zubehör |
| Warengruppe | Exvoid, Exdirt, Extwin |
Ausschreibungstext
Exvoid Twist Luft-/Mikroblasenabscheider
mit 360' drehbaren Anschluss für
vertikale und horizontale Rohrleitungen
in Heiz- und Kühlwassersystemen bzw.
geschlossenenflüssigkeitsgefüllten
Anlagensystemen. Geeignet für die Medien
Wasser und Wasser/Glykolgemisch bis zu
einem Mischungsverhältnis von 50/50%.
Armatur zur Ansammlung von Gasblasen aus
dem Flüssigkeitsstrom über optimiertes
Abscheideelement bzw. automatische,
permanente Ableitung in die Atmosphäre
über integrierten nicht absperrbaren
Exvoid-T Großentlüfter.
Typ: AT 1
Betriebsüberdruck: 10 bar
Anschluss WBI: IG 1'
Anschlussvariante: Gewinde
Max. Volumenstrom: 2.0 m3/h
Durchfluss-Kennwert kvs: 12.2 m3/h
Durchmesser: 63 MMT
Max. Höhe: 214 MMT
Breite: 161 MMT
Breite: 161 MMT
Einbaulänge: 100 MMT
Gehäusewerkstoff: Messing
Maße
- zusammengesetzt: H: 214 mm
- B: 1
Gewicht: 1.88 KGM
Einbauvariante: horizontal
Einbauvariante: vertikal
Min. zul. Betriebstemperatur (ft): 0 'C
Max. zul. Betriebstemperatur: 110 'C
Betriebstemperatur: 0 'C
- 110 'C
Betriebsüberdruck: 10 bar
Max. zul. Betriebsüberdruck: 10 bar
Technische Daten
| Breite (mm) | 170 |
| Höhe (mm) | 225 |
| Gewicht (kg) | 2,34 |
| Tiefe (mm) | 75 |

2D-Draufsicht
3D-Daten
2D-Frontale
Datenblatt
2D-Seitenansicht
Instruktion/Bedienungsanleitung

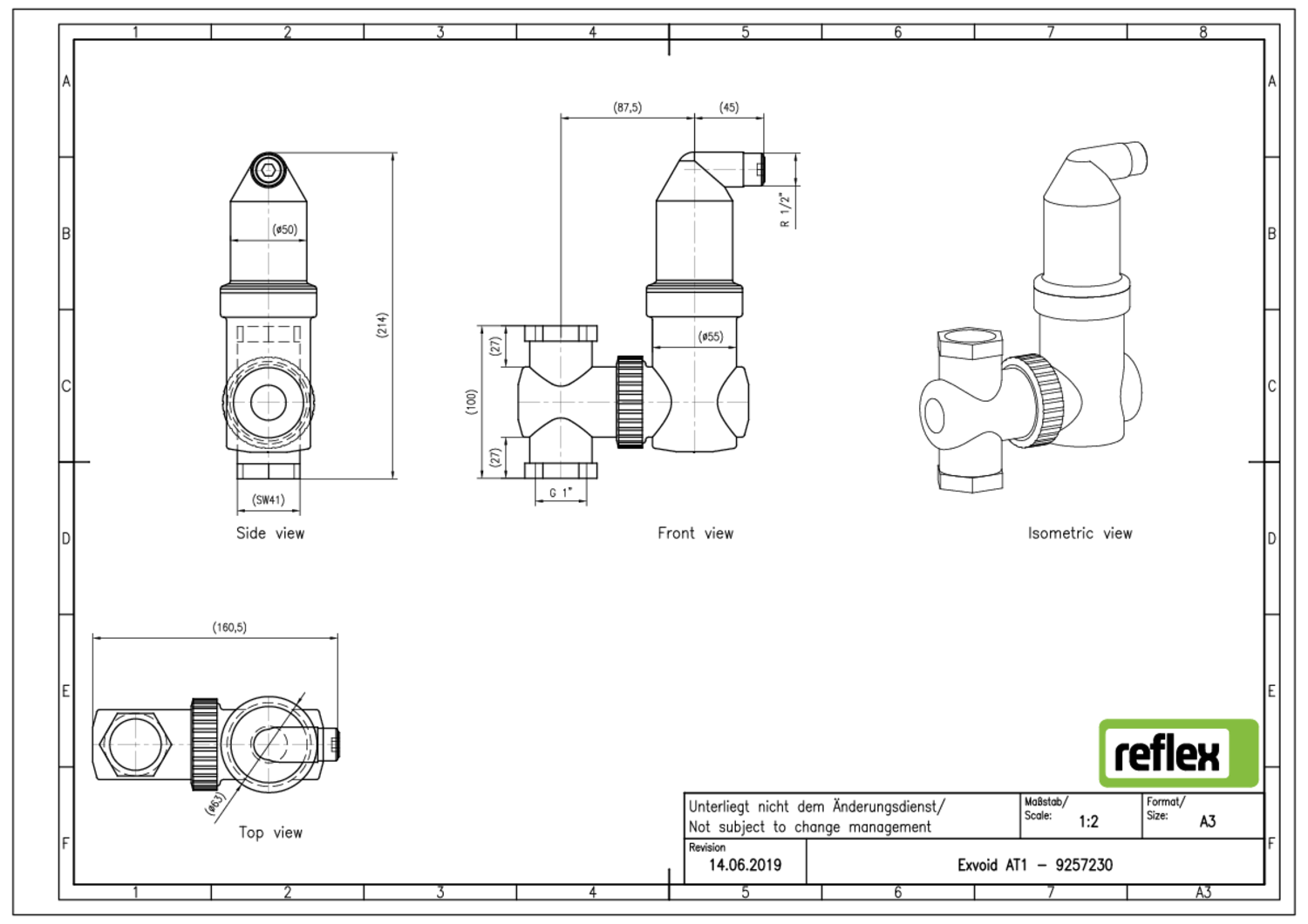

Technische Zeichnung
