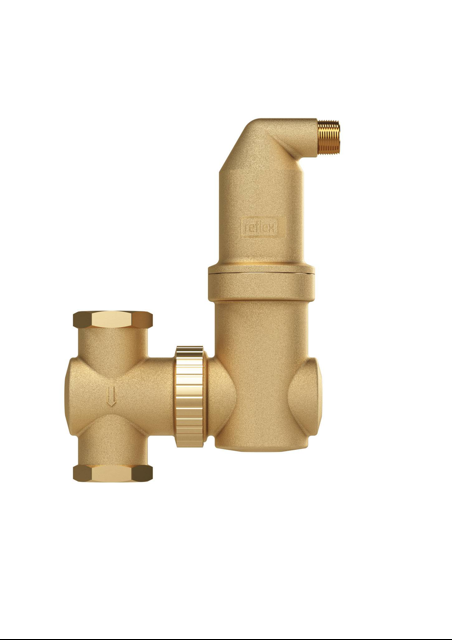

Reflex Mikroblasenabscheider Exvoid AT
22, Klemmring, 10 bar

Exvoid Twist Luft-/Mikroblasenabscheider

mit 360' drehbaren Anschluss für

vertikale und horizontale Rohrleitungen

in Heiz- und Kühlwassersystemen bzw.

geschlossenenflüssigkeitsgefüllten

Anlagensystemen. Geeignet für die Medien

Wasser und Wasser/Glykolgemisch bis zu

einem Mischungsverhältnis von 50/50%.

Armatur zur Ansammlung von Gasblasen aus

dem Flüssigkeitsstrom über optimiertes

Abscheideelement bzw. automatische,

permanente Ableitung in die Atmosphäre

über integrierten nicht absperrbaren

Exvoid-T Großentlüfter.

Typ: AT 22

Betriebsüberdruck: 10 bar

Anschluss WBI: 22 mm

Anschlussvariante: Klemmring

Max. Volumenstrom: 1.2 m3/h

Durchfluss-Kennwert kvs: 10.5 m3/h

Durchmesser: 63 MMT

Max. Höhe: 218 MMT

Breite: 161 MMT

Breite: 161 MMT

Einbaulänge: 109 MMT

Gehäusewerkstoff: Messing

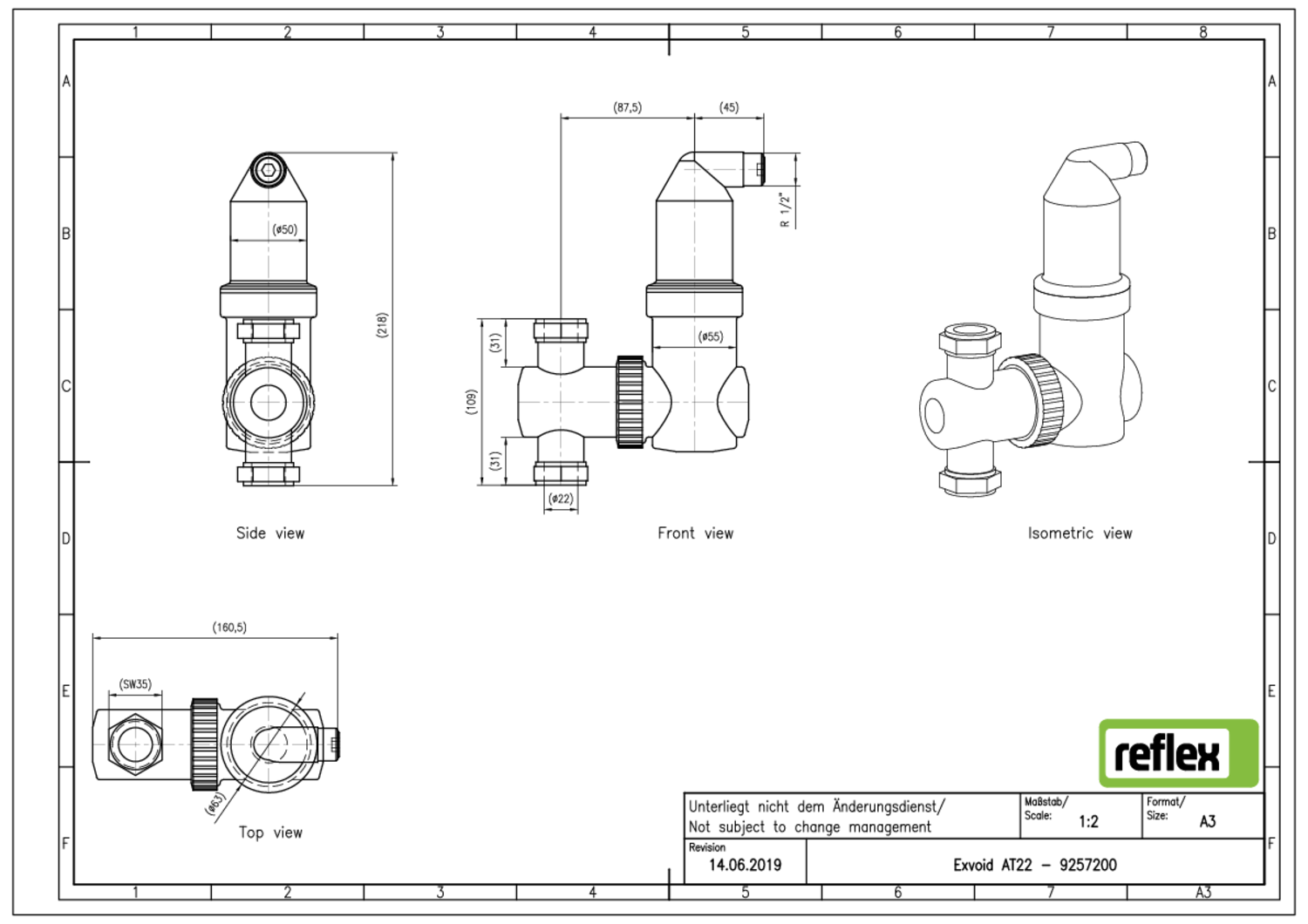

Maße

- zusammengesetzt: H: 218 mm

- B: 1

Gewicht: 1.88 KGM

Einbauvariante: horizontal

Einbauvariante: vertikal

Min. zul. Betriebstemperatur (ft): 0 °C

Max. zul. Betriebstemperatur: 110 °C

Betriebstemperatur: 0 °C

- 110 °C

Betriebsüberdruck: 10 bar

Max. zul. Betriebsüberdruck: 10 bar
