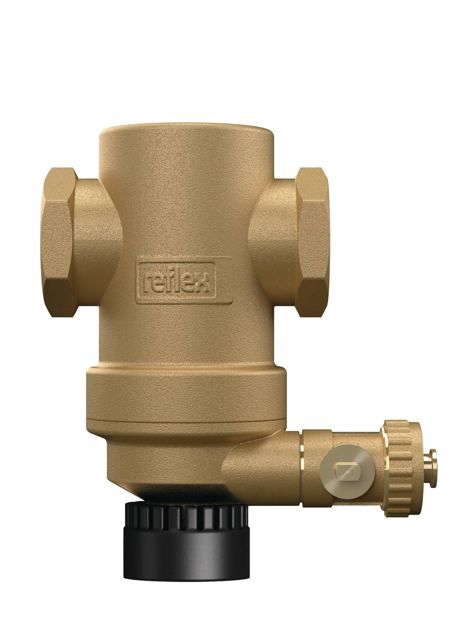

Reflex Schmutzabscheider Exdirt D 1 M,
Gewinde, Ansteckmagnet, 10 bar
Kaufmännische Daten
| Artikelnummer | 9256620 |
| Preis (UVP) | 121,00 / Stck |
| Hauptwarengruppe | Zubehör |
| Warengruppe | Exvoid, Exdirt, Extwin |
Ausschreibungstext
Exdirt Magnet Schmutz- und
Schlammabscheider für Heiz- und
Kühlwassersysteme bzw. geschlossene
flüssigkeitsgefüllte Anlagensysteme.
Geeignet für die Medien Wasser und
Wasser/Glykolgemisch bis zu einem
Mischungsverhältnis von 50/50%.
Integrierter Hochenergie-Dauermagnet
Easy Clip mit Ansteckfunktion für eine
schnelle Anbindung ohne zusätzlichen
Montageaufwand am Schlamm- und
Schmutzabscheider. Hochleistungsmagnet
besteht aus einer isostatisch gepressten
Neodym Scheibe, der in eine Ansteckhülse
aus TPE eingesetzt ist. Hocheffiziente
Separierung und Fixierung von
ferromagnetischen Partikeln aus dem
Fluidstrom direkt in die Abscheidekammer
durch axial ausgerichtetes Magnetfeld.
Partikel werden durch einfaches Abziehen
des Ansteckmagneten vom
Abscheidergehäuse und einer
anschließenden Reinigung ohne
Betriebsunterbrechung dauerhaft und
gezielt aus dem System entfernt. Für
Wartungsarbeiten kann der Ansteckmagnet
durch einfaches Abziehen vom
Abscheidergehäuse entfernt werden. Die
Reinigung und Entleerung des
Schmutzsammelraums ist über einen
eigenen Entschlammungskugelhahn ohne
Betriebsunterbrechung möglich.
Typ: D 1 M
Betriebsüberdruck: 10 bar
Anschluss WBI: IG 1'
Reinigungsanschluss: G 3/4'
Anschlussvariante: Gewinde
Max. Volumenstrom: 2.0 m3/h
Durchmesser: 63 MMT
Max. Höhe: 139 MMT
Breite: 122 MMT
Breite: 122 MMT
Einbaulänge: 88 MMT
Gehäusewerkstoff: Messing
Maße
- zusammengesetzt: H: 139 mm
- B: 1
Gewicht: 1.20 KGM
Magnettyp: Ansteckmagnet
Einbauvariante: horizontal
Min. zul. Betriebstemperatur (ft): 0 'C
Max. zul. Betriebstemperatur: 110 'C
Betriebstemperatur: 0 'C
- 110 'C
Betriebsüberdruck: 10 bar
Max. zul. Betriebsüberdruck: 10 bar
Technische Daten
| Breite (mm) | 155 |
| Höhe (mm) | 66 |
| Gewicht (kg) | 1,30 |
| Tiefe (mm) | 95 |
