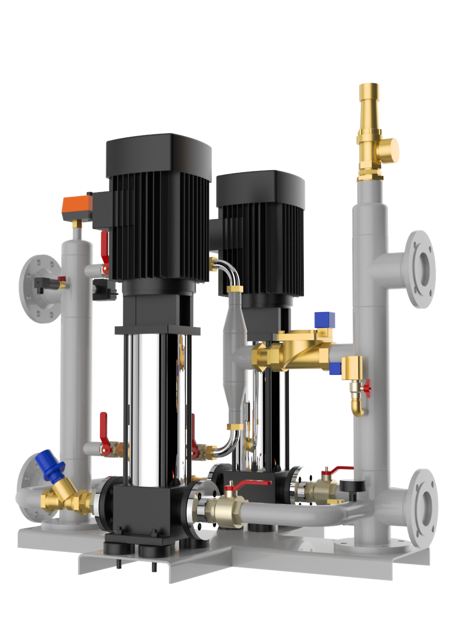

Reflex Pumpendruckhaltung Variomat Giga
Hydraulik GH 50

Variomat Giga Hydraulik Hydraulikmodul

in Kompaktbauweise für Variomat Giga

pumpengesteuerte Druckhaltestation.

Geeignet und ausgerüstet für den Einsatz

in Wärmeerzeugungsanlagen nach DIN EN

12828, DIN EN 12952, 12953 sowie den

Anforderungen der TRD 604 Bl 2. und VDI

4708. Umsetzung der Funktionen Druck

halten und automatisch Nachspeisen in

geschlossenen Heiz- und Kühlkreisläufen.

Zusätzlich Entgasung des Systemwassers

bei entsprechender Netzeinbindung und

Betriebsparametern (70 °C) möglich. Dann

selbstregelnde und -optimierende

Entgasungssteuerung. Alle Komponenten

sind in einer selbsttragenden,

kunststoffbeschichteten

Stahlrohrkonstruktion mit Fußplatte

kompakt und leicht zugänglich integriert

und absperrbar angeordnet. Die

Druckhaltung erfolgt mittels zwei

geräuscharmen vertikalen

Edelstahlhochdruckkreiselpumpen mit

Schwingungsentkopplung in Verbindung mit

zwei ebenso parallel angeordneten

Überströmleitungen. Diese im Einzelnen

bestehend aus einem in Reihe

geschalteten Schmutzfänger und einem

schmutzunempfindlichen Motorkugelhahn

als automatisch regelbare

Überströmeinrichtung. Die gesamte

Überströmstrecke wird bei

Mindestdruckunterschreitung durch ein

zusätzliches Magnetventil in Verbindung

mit einem in der Hydraulik integrierten

Mindestdruckbegrenzer zusätzlich

abgesichert. Nachspeisung erfolgt über

elektrisch angesteuertes Ventil.

Steuerung und Betrieb der Variomat Giga

Hydraulik erfolgt mittels der

entsprechenden am Hydraulikmodul

montierten Variomat Giga Steuerung

(separater Artikel).

Typ: GH 50

Max. zul. Betriebsüberdruck: 16 bar

Max. p0 Einstellung: 4.0 bar

Max. Schalldruckpegel: 58 dB(A)

Anschluss elektrisch: 230V/50Hz

Anschluss Ausdehnungsleitung: DN80/PN16

Anschluss Grundgefäß: DN80/PN6

Anschluss Nachspeisung: Rp 1/2'

Max. elektr. Nennleistung: 2.20 kW

Max. elektr. Nennleistung: 2.20 kW

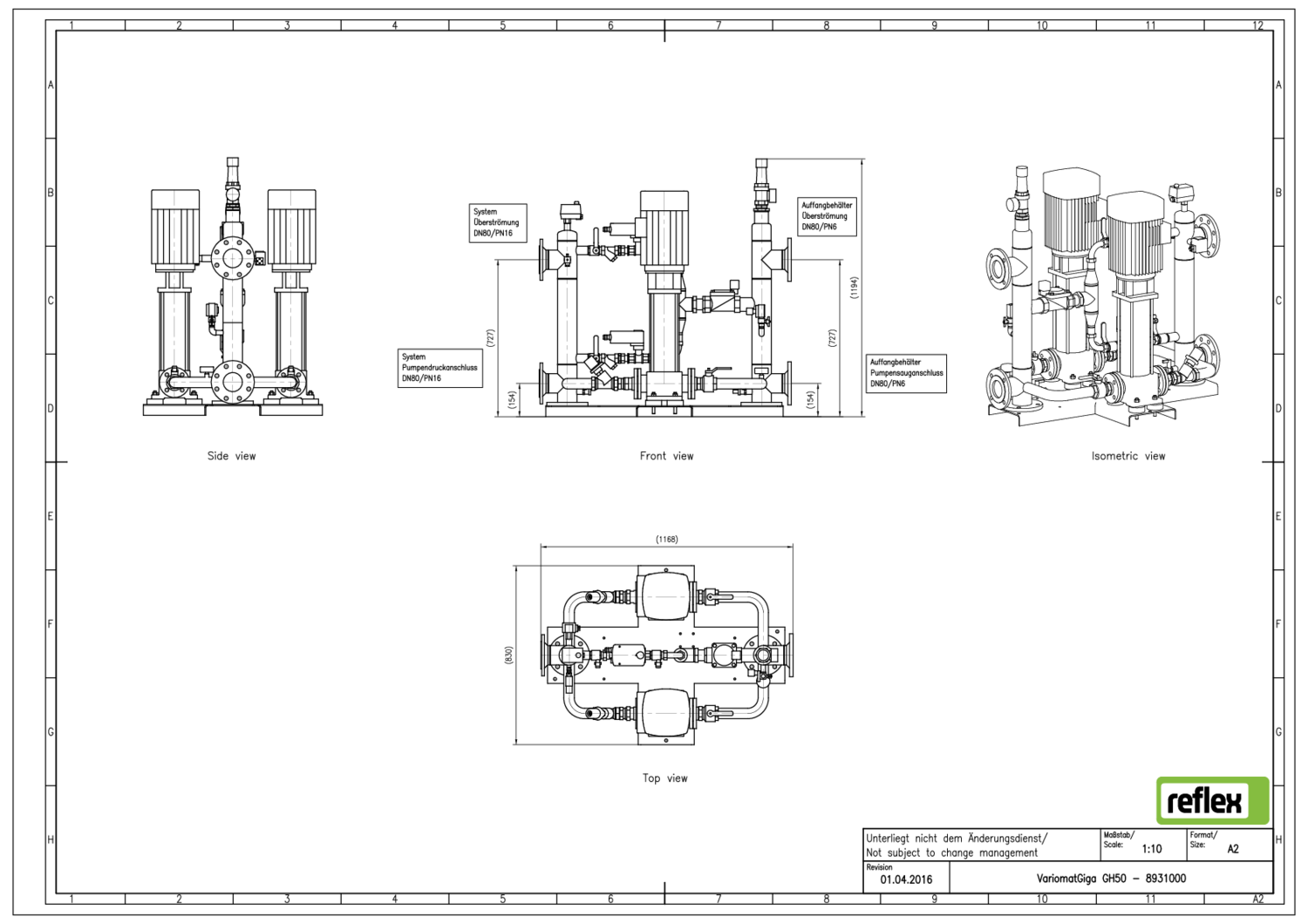

Max. Höhe: 1194 MMT

Steuerungsvarianten: GS 1,11170 MMT830 M

Breite: 1168 MMT

Breite: 1168 MMT

Tiefe: 830 MMT

Maße

- zusammengesetzt: H: 1194 mm

- B:

Gewicht: 195.00 KGM

Anzahl Pumpen: 2

Anzahl Überstromleitungen: 2

Min. Umgebungstemperatur: 1 °C

Max. Umgebungstemperatur: 40 °C

Max. zul. Systemtemperatur: 120 °C

Max. zul. Sicherheitstemperatur: 110 °C

Max. zul. Betriebstemperatur: 90 °C
