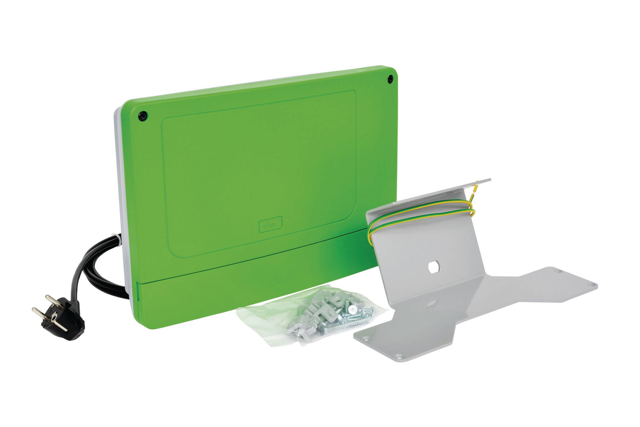

Reflex Bus-Modul Ethernet

Bus Modul Busmodul zur Umsetzung der

Informationen wie z.B. Betriebszustand

oder variable Netzparameter aus der

Steuerungsschnittstelle (RS 485) von

Variomat, Reflexomat oder Servitec mit

Control Basic oder Touch Steuerung in

das Datentelegramm.Alles in eigenem

Kunststoffgehäuse für die direkte

Integration in die zugehörige

Steuereinheit oder optional für die

Wandmontage. Montage: Das

Kunststoffschaltschrankgehäuse kann in

den vorgesehenen Montageplatz der

Steuereinheit eingesetzt werden,

alternativ zur bauseitigen Wandmontage

oder Einbau in andere Schaltschränke.

Die Verdrahtung zur Steuereinheit

erfolgt ebenfalls bauseits.

Inbetriebnahmen und Verdrahtungen

gehören nicht zum Lieferumfang Die

Kabelverbindung zur

Mikroprozessorsteuerung erfolgt über

deren RS 485 Schnittstelle und ist

ebenso wie die Spannungsversorgung

bauseitig durchzuführen.Die

Kabelverbindung zur

Mikroprozessorsteuerung erfolgt über

deren RS 485 Schnittstelle und ist

ebenso wie die Spannungsversorgung

bauseitig durchzuführen. Ethernet-seitig

steht ein RJ 45-Anschluss zur

bauseitigen Anbindung an ein 100-Base

TX- Netzwerk zur Verfügung. Der

Datenaustausch kann über Ethernet/IP,

Modbus/TCP und HTTP Protokolle abgerufen

werden. Ebenso ist die Darstellung des

Protokolls html-Seite.

Typ: Ethernet

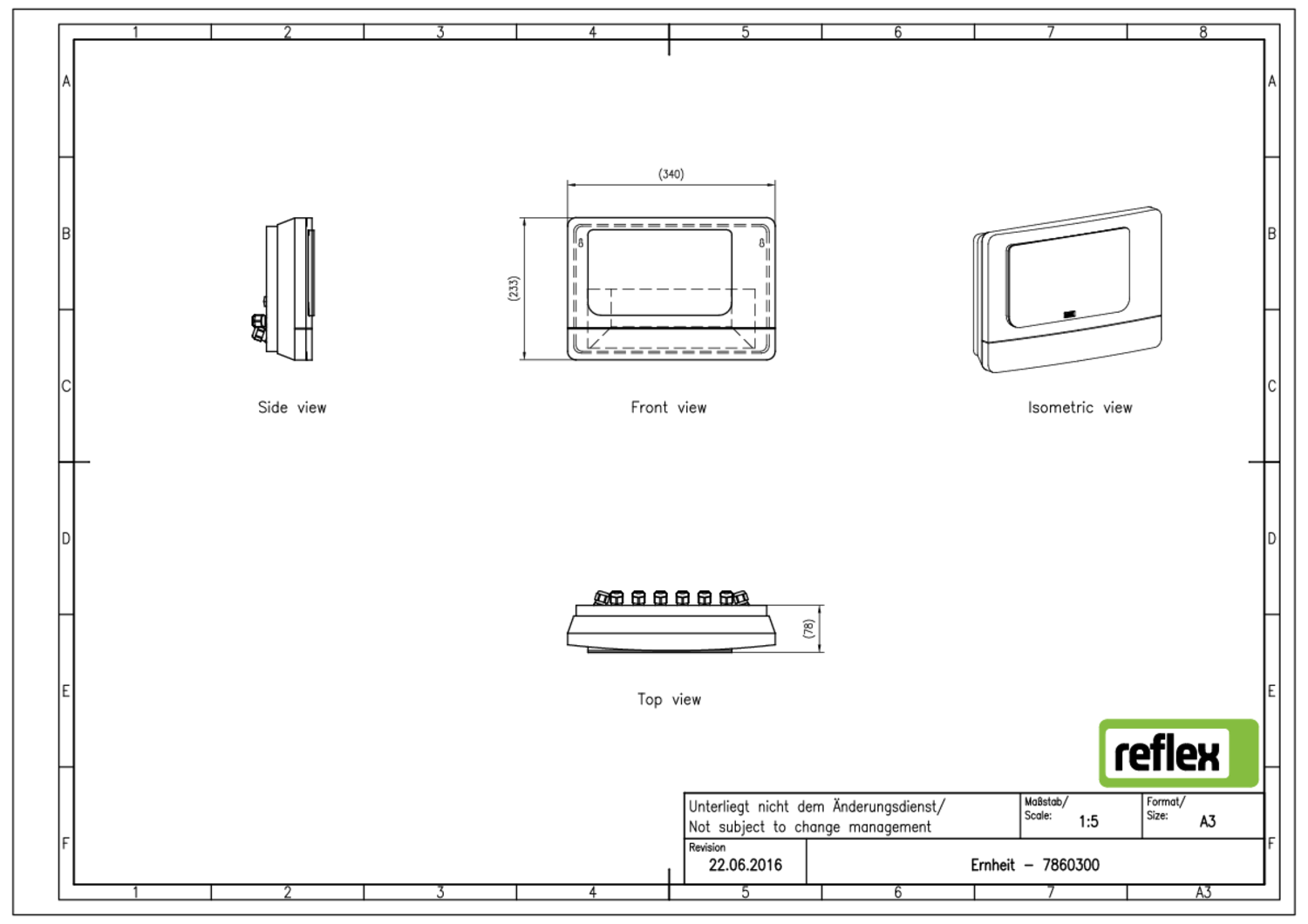

Maße

- zusammengesetzt: H: 200 mm

- B: 1

Gewicht: 1.90 KGM

Farbe: grün

Farbe: grün

Schutzart: IP 54

Anschluss elektrisch: 230V/50Hz

Max. Höhe: 200 MMT

Breite: 180 MMT

Breite: 180 MMT

Tiefe: 75 MMT
