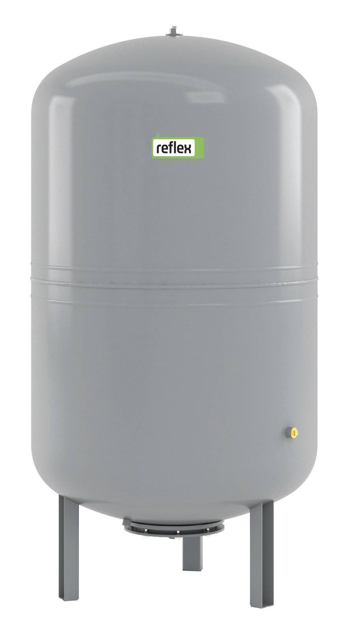

Reflex Kompressordruckhaltung Reflexomat
Folgegefäß RF 300, grau, 6 bar

Reflexomat RF Membran-Ausdehnungsgefäß

für Reflexomat kompressorgesteuerte

Druckhaltestation für geschlossene Heiz-

und Kühlwasseranlagen. Zulassung gemäß

EU-Druckgeräterichtlinie 2014/68/EU.

Gefässe sind gebaut nach DIN EN 13831

und VDI 4708 bzw. AD 2000. -stehend mit

Fußkonstruktion Butyl Vollmembran nach

DIN EN 13831 und außen

kunststoffbeschichtet über

bauteilgeprüftes Luftsicherheitsventil

(SV) angeschweißter seitlicher Muffe zum

Anschluss eines Membranbruchmelders

Hinweis: Keine Bewilligungspflicht gemäß

Schweizer Richtlinie SWKI HE301-01 und

SVTI bei (PSV * VN <= 3.000 bar *

Liter).

Typ: RF 300

Max. zul. Betriebstemperatur: 70 'C

Betriebstemperatur: -10

- 70 'C

Max. zul. Betriebsüberdruck: 6 bar

Anschluss WBI: G 1'

Anschlussart WBI: Innengewinde konisch (

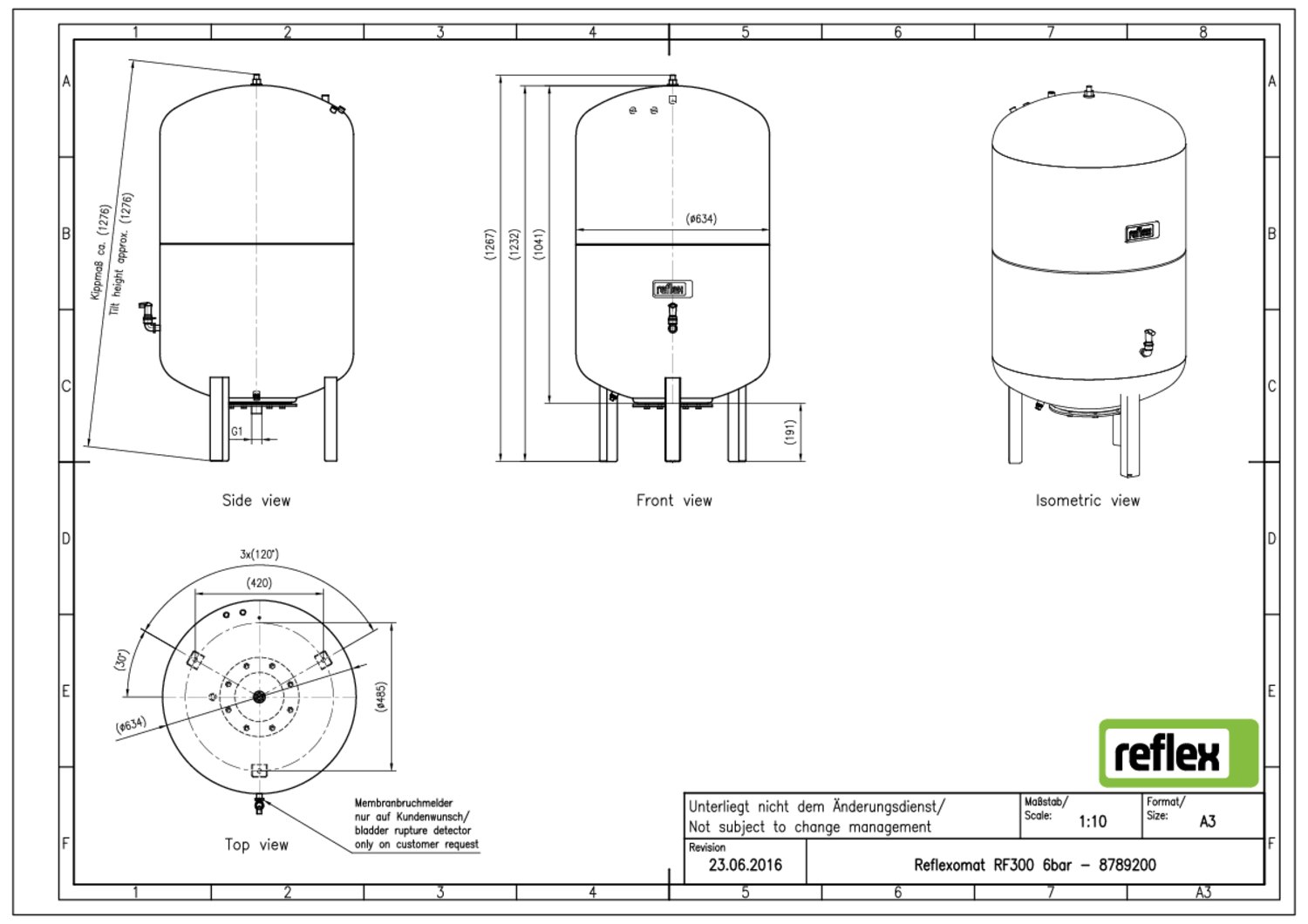

Durchmesser: 634 MMT

Max. Höhe: 1267 MMT

Höhe Wasseranschluss: 191 MMT

Kippmaß ca.: 1276 MMT

Maße

- zusammengesetzt: H: 1267 mm

- D=:

Farbe: grau

Gewicht: 60.50 KGM

Farbe: grau

Nennvolumen (Float): 300 l

Nennvolumen: 300 l

Max. Nutzvolumen: 270 l

Max. zul. Systemtemperatur: 120 'C

Max. zul. Sicherheitstemperatur: 110 'C

Min. zul. Betriebstemperatur (ft): -10 '
