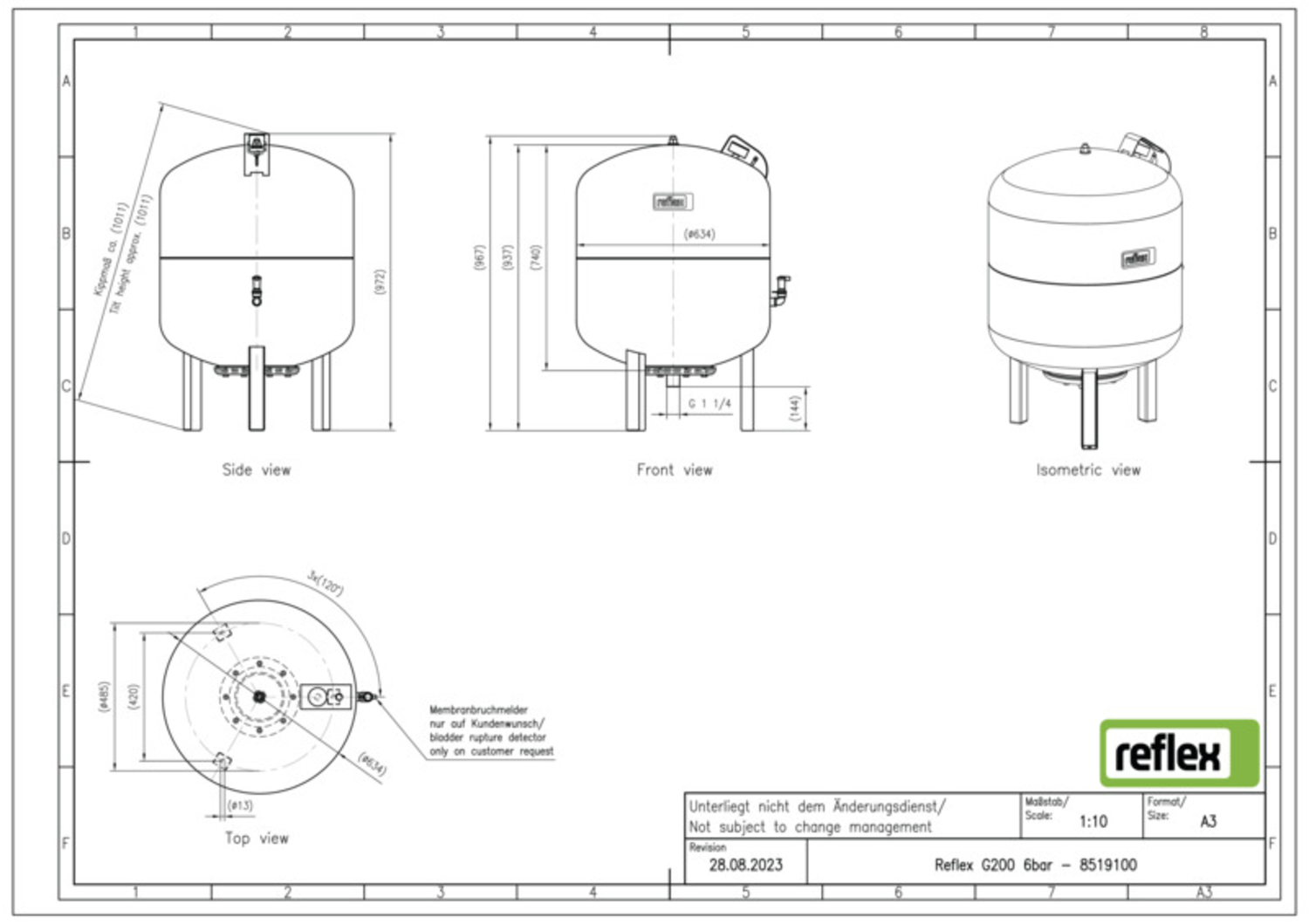

Reflex Membran-Druckausdehnungsgefäß
Reflex G 200, grau, 6 bar

Membran-Druckausdehnungsgefäß für

geschlossene Heiz- und

Kühlwassersysteme. Gefässe sind gebaut

nach DIN EN 13831 und VDI 4708 bzw. AD

2000. Zulassung gemäß Richtlinie für

Druckgeräte 2014/68/EU. -Langlebige

Epoxidharzbeschichtung -Austauschbare

Vollmembran nach DIN EN 13831 -Für

Frostschutzmittelzusatz mindestens 25

bis 50 % -Manometer und Vordruckventil

durch Metallbügel geschützt -Stehende

Ausführung -Max. zulässige

Systemtemperatur 120'C -Max. zulässige

Betriebstemperatur 70'C -Anschlüsse: Bis

1.000 l / D= 740 mm mit

Gewindeanschlüssen = Ab 1.000 l / D= 1.

000 mm mit Flanschanschlüssen DN65/PN6

bzw. DN65/PN16 -Muffe für optionalen

Membranbruchmelder Besichtigungsöffnung

(ab 1.000 Liter mit D= 1.000 mm)

Hinweis: Bewilligungspflicht gemäß

Schweizer Richtlinie SWKI HE301-01 und

SVTI bei (PSV * VN <= 3.000 bar *

Liter).

Typ: G 200

Min. zul. Betriebstemperatur (ft): -10 '

Max. zul. Betriebstemperatur: 70 'C

Max. zul. Betriebsüberdruck: 6 bar

Gasvordruck werksseitig: 3.5 bar

Anschluss WBI: G 1 1/4'

Anschlussart WBI: Außengewinde (metrisch

Durchmesser: 634 MMT

Max. Höhe: 967 MMT

Höhe Wasseranschluss: 144 MMT

Kippmaß ca.: 1011 MMT

Farbe: grau

Maße

- zusammengesetzt: H: 967 mm

- D=:

Gewicht: 36.00 KGM

Farbe: grau

Membranmaterial: EPDM

Manometer: true

Nennvolumen (Float): 200 l

Nennvolumen: 200 l

Max. Nutzvolumen: 150 l

Max. zul. Systemtemperatur: 120 'C
