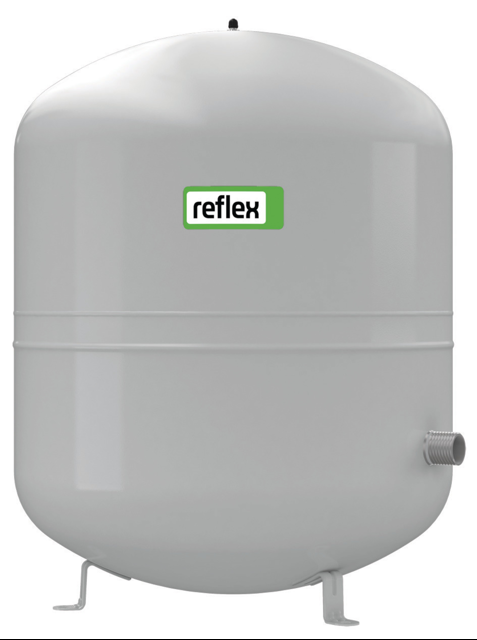

Reflex Membran-Druckausdehnungsgefäß
Reflex S 100, grau, 10 bar

Membran-Druckausdehnungsgefäß für

geschlossene Solar-, Heiz- und

Kühlwassersysteme. Gefäße sind

konstruiert und gefertigt nach DIN EN

13831. Zulassung gemäß Richtlinie für

Druckgeräte 2014/68/EU. -Langlebige

Epoxidharzbeschichtung -Nicht tauschbare

Vollmembran bis 33 Liter, nicht

tauschbare Halbmembran 50

- 600 Liter -

Für Frostschutzmittelzusatz mindestens

25 bis 50 % -Mit Gewindeanschlüssen -33

Liter mit Befestigungslaschen, ab 50

Liter mit Füßen -Max. zulässige

Systemtemperatur 120'C -Max. zulässige

Betriebstemperatur 70'C Hinweis:

Bewilligungspflicht gemäß Schweizer

Richtlinie SWKI HE301-01 und SVTI bei

(PSV * VN <= 3.000 bar * Liter).

Typ: S 100

Min. zul. Betriebstemperatur (ft): -10 '

Max. zul. Betriebstemperatur: 70 'C

Max. zul. Betriebsüberdruck: 10 bar

Gasvordruck werksseitig: 3 bar

Anschluss WBI: R 1'

Anschlussart WBI: Außengewinde (metrisch

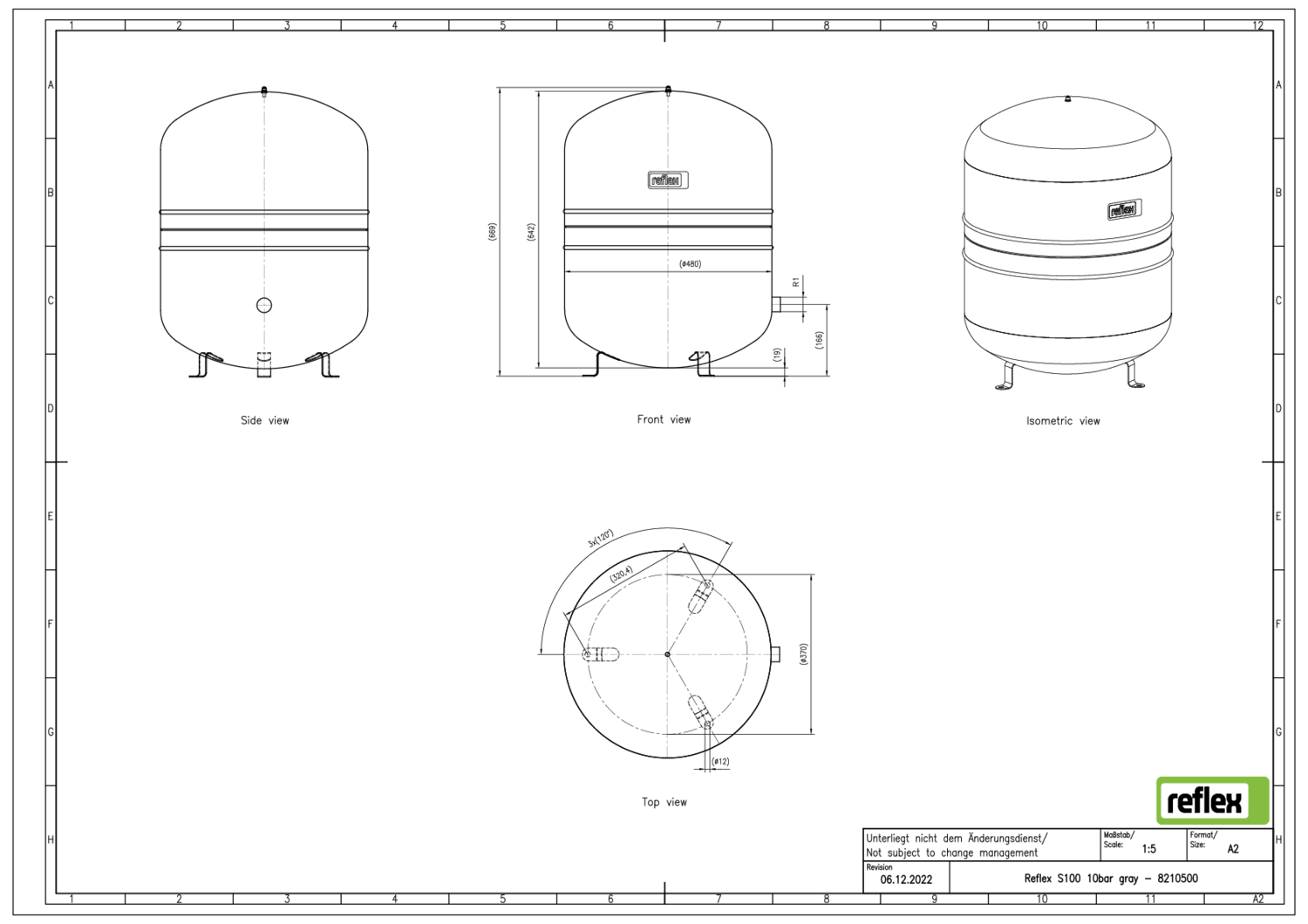

Durchmesser: 486 MMT

Max. Höhe: 667 MMT

Höhe Wasseranschluss: 165 MMT

Kippmaß ca.: 822 MMT

Farbe: grau

Maße

- zusammengesetzt: H: 667 mm

- D=:

Gewicht: 12.90 KGM

Farbe: grau

Membranmaterial: SBR

Manometer: false

Nennvolumen (Float): 100 l

Nennvolumen: 100 l

Max. Nutzvolumen: 90 l

Max. zul. Systemtemperatur: 120 'C
