Reflex Plattenwärmetauscher Longtherm
geschraubt RLG-19-140

Longtherm Geschraubter

Plattenwärmetauscher mit

Edelstahlplatten. Die mit klebefreien

NBR Butyl Dichtungen versehenen Platten

werden an der oberen Tragstange

aufgehängt und dann mithilfe der

Spannschrauben im Kohlenstoffstahlrahmen

fixiert. Zulassung gemäß Richtlinie für

Druckgeräte 2014/68/EU.

Typ: RLG-19-140

Dichtungsmaterial: NBR Butyl

Min. zul. Betriebstemperatur (ft): -10 '

Max. zul. Betriebstemperatur: 110 'C

Max. Spreizung primär/sekundär: 100 K

Max. zul. Betriebsüberdruck: 16 bar

Anschluss WBI: DN65/PN16

Anschlussmaterial: NBR Butyl

Anschlussvariante: Flansch

Anschluss Vor-/Rücklauf: DN65/PN16

Max. Höhe: 946 MMT

Farbe: blau

Höhe k2-k3/k4-k1: 700 MMT

Breite: 395 MMT

Breite Primär-Sekundär: 192 MMT

Breite: 395 MMT

Tiefe: 1158 MMT

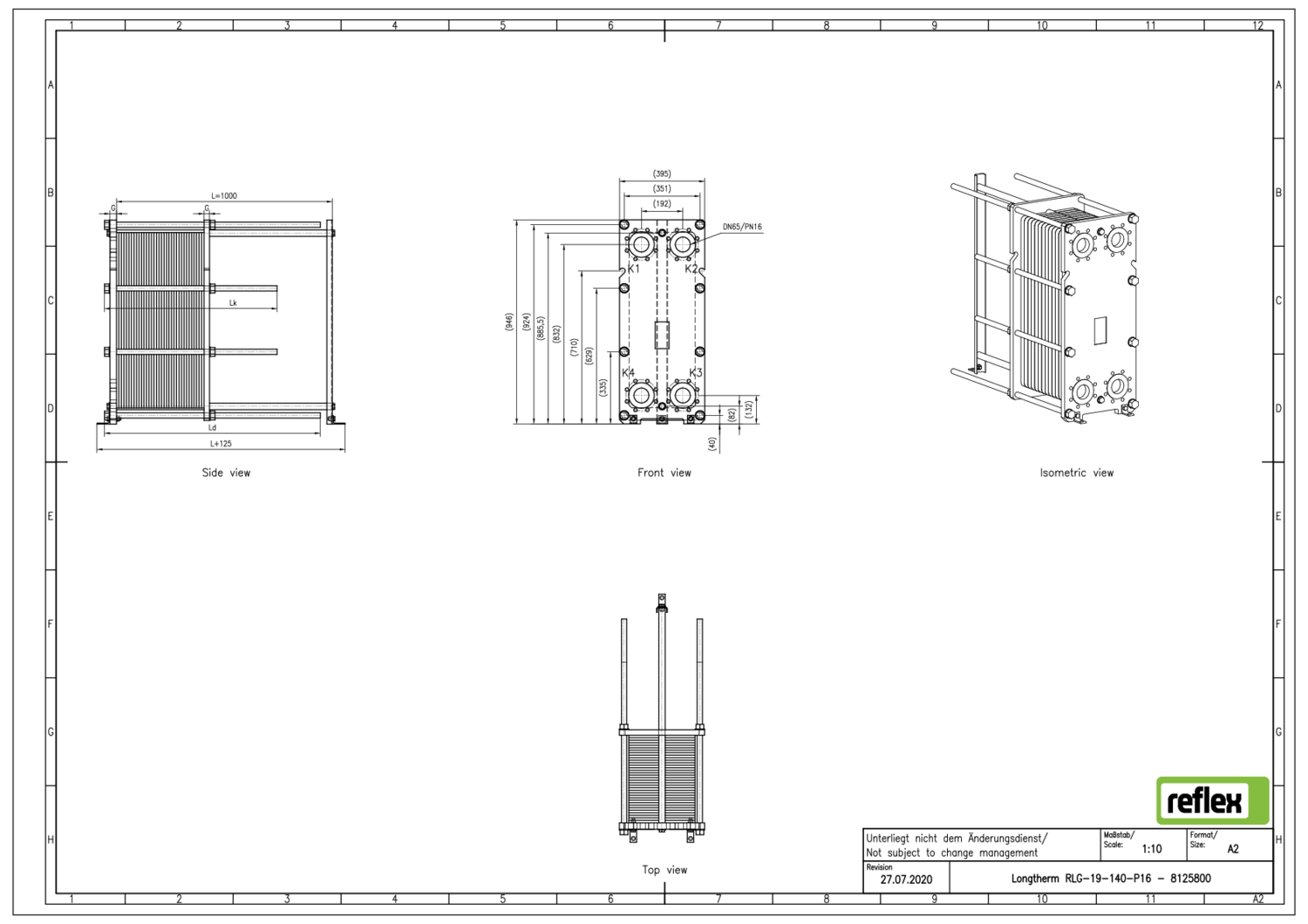

Maße

- zusammengesetzt: H: 946 mm

- B: 3

Gewicht: 406.40 KGM

Farbe: blau

Plattenanzahl: 140

Plattenstärke: 0.500000 MMT

Inhalt Primärseite (k2/k3): 29.45 l

Inhalt Sekundärseite (k4/k1): 29.45 l

Plattenmaterial: AISI 316L

Rahmenmaterial: P355GH
