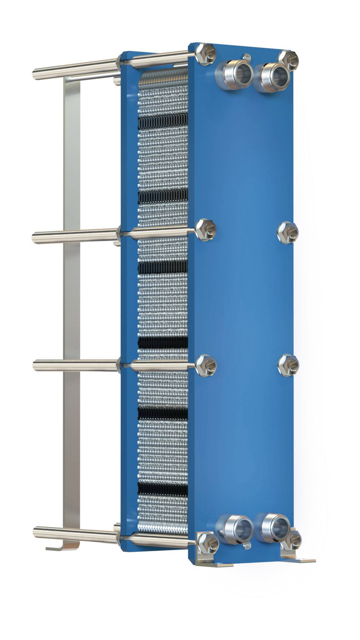

Reflex Plattenwärmetauscher Longtherm
geschraubt RLG-07-60

Longtherm Geschraubter

Plattenwärmetauscher mit

Edelstahlplatten. Die mit klebefreien

NBR Butyl Dichtungen versehenen Platten

werden an der oberen Tragstange

aufgehängt und dann mithilfe der

Spannschrauben im Kohlenstoffstahlrahmen

fixiert. Zulassung gemäß Richtlinie für

Druckgeräte 2014/68/EU.

Typ: RLG-07-60

Dichtungsmaterial: NBR Butyl

Min. zul. Betriebstemperatur (ft): -10 '

Max. zul. Betriebstemperatur: 110 'C

Max. Spreizung primär/sekundär: 100 K

Max. zul. Betriebsüberdruck: 16 bar

Anschluss WBI: AG 2'

Anschlussmaterial: AISI 316L

Anschlussvariante: Rohr mit Gewinde

Anschluss Vor-/Rücklauf: AG 2'

Max. Höhe: 596 MMT

Farbe: blau

Höhe k2-k3/k4-k1: 394 MMT

Breite: 300 MMT

Breite Primär-Sekundär: 126 MMT

Breite: 300 MMT

Tiefe: 763 MMT

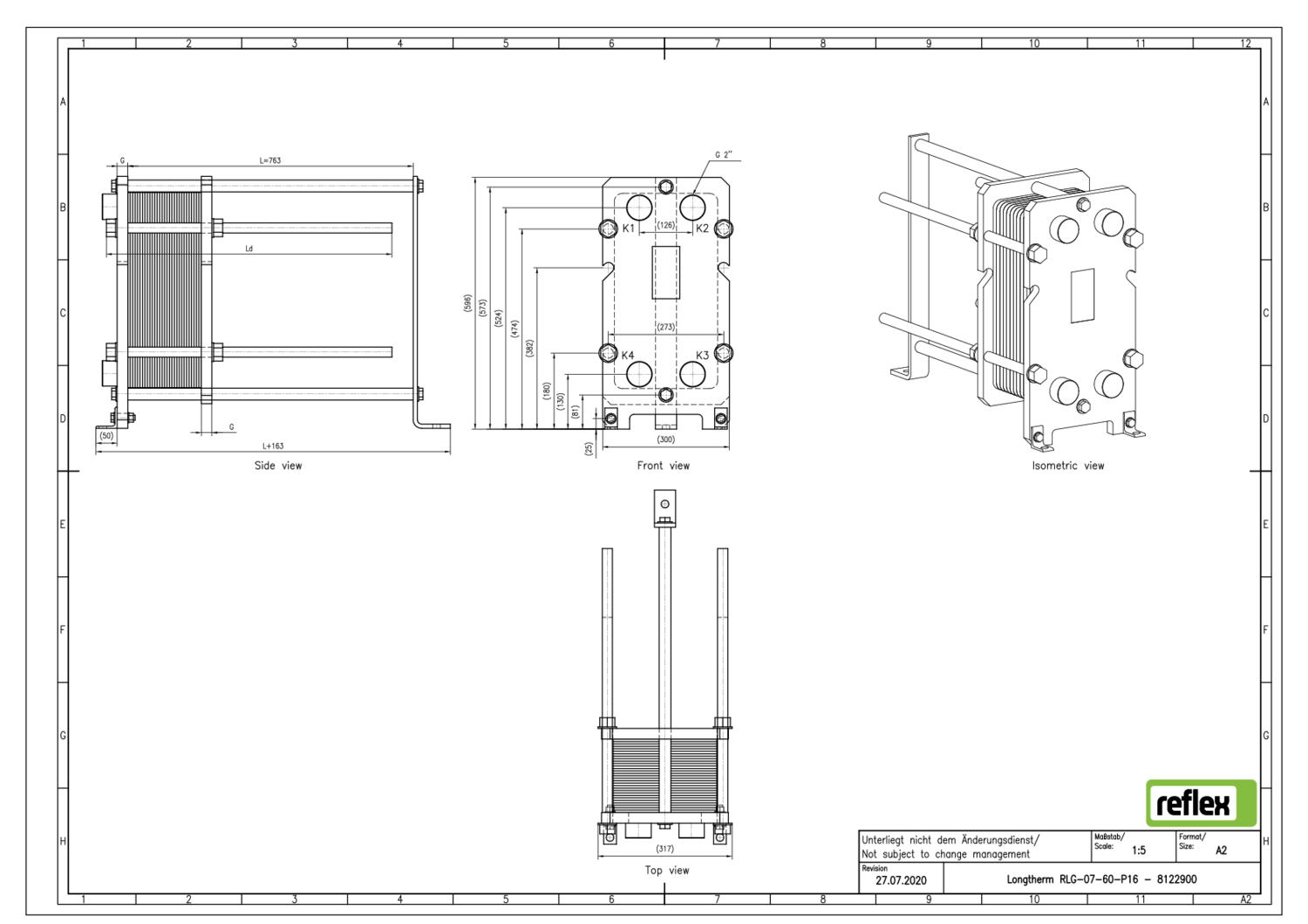

Maße

- zusammengesetzt: H: 596 mm

- B: 3

Gewicht: 104.50 KGM

Farbe: blau

Plattenanzahl: 60

Plattenstärke: 0.500000 MMT

Inhalt Primärseite (k2/k3): 5.13 l

Inhalt Sekundärseite (k4/k1): 5.31 l

Plattenmaterial: AISI 316L

Rahmenmaterial: P355GH
