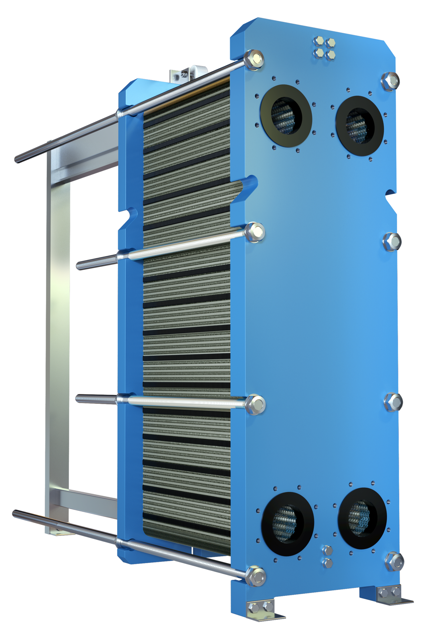

Reflex Plattenwärmetauscher Longtherm
geschraubt RHG-51-160
Kaufmännische Daten
| Artikelnummer | 8118600 |
| Preis (UVP) | 27.499,00 / Stck |
| Hauptwarengruppe | Wärmeübertrager |
| Warengruppe | Longtherm |
Ausschreibungstext
Longtherm Geschraubter
Plattenwärmetauscher mit
Edelstahlplatten. Die mit klebefreien
NBR Butyl Dichtungen versehenen Platten
werden an der oberen Tragstange
aufgehängt und dann mithilfe der
Spannschrauben im Kohlenstoffstahlrahmen
fixiert. Zulassung gemäß Richtlinie für
Druckgeräte 2014/68/EU.
Typ: RHG-51-160
Dichtungsmaterial: NBR Butyl
Min. zul. Betriebstemperatur (ft): -10 '
Max. zul. Betriebstemperatur: 110 'C
Max. Spreizung primär/sekundär: 100 K
Max. zul. Betriebsüberdruck: 10 bar
Anschluss WBI: DN100/PN10
Anschlussmaterial: AISI 316L
Anschlussvariante: Flansch
Anschluss Vor-/Rücklauf: DN100/PN10
Max. Höhe: 1824 MMT
Farbe: blau
Höhe k2-k3/k4-k1: 1365 MMT
Breite: 480 MMT
Breite Primär-Sekundär: 225 MMT
Breite: 480 MMT
Tiefe: 1645 MMT
Maße
- zusammengesetzt: H: 1824 mm
- B:
Gewicht: 863.00 KGM
Farbe: blau
Plattenanzahl: 160
Plattenstärke: 0.500000 MMT
Inhalt Primärseite (k2/k3): 98.20 l
Inhalt Sekundärseite (k4/k1): 98.20 l
Plattenmaterial: AISI 316L
Rahmenmaterial: P355GH
Technische Daten
| Breite (mm) | 1950 |
| Höhe (mm) | 1950 |
| Gewicht (kg) | 1013,00 |
| Tiefe (mm) | 600 |
