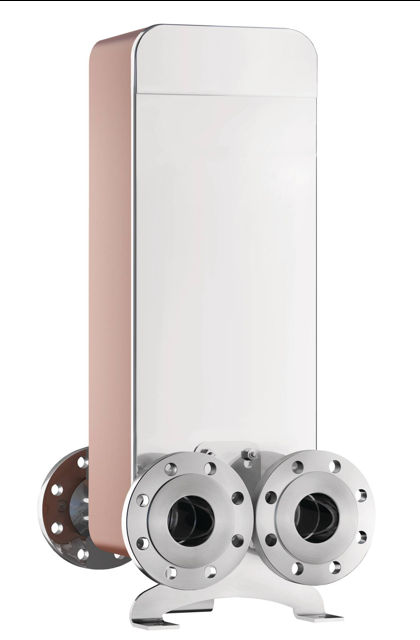

Reflex Plattenwärmetauscher Longtherm
gelötet RMB-235-2-220, DN80/PN40

Longtherm gelöteter zweigängiger

Plattenwärmetauscher aus Edelstahl (1.

4404) mit Kupferlot vakuum-verlötet.

Größen R..B-14 bis R..B-110 mit

Gewindeanschluss, R..B-235 mit DIN

Flanschanschluss. Zulassung gemäß

Richtlinie für Druckgeräte 2014/68/EU.

Mit CE Kennzeichen.

Typ: RMB-235-2-220

Max. Spreizung primär/sekundär: 100 K

Max. zul. Betriebsüberdruck: 25 bar

Anschluss WBI: DN80/PN40

Anschlussmaterial: C22.8N

Anschlussvariante: Flansch

Anschluss Vor-/Rücklauf: DN80/PN40

Max. Höhe: 788 MMT

Breite: 310 MMT

Breite Primär-Sekundär: 170 MMT

Breite: 310 MMT

Plattenanzahl: 220

Tiefe: 551 MMT

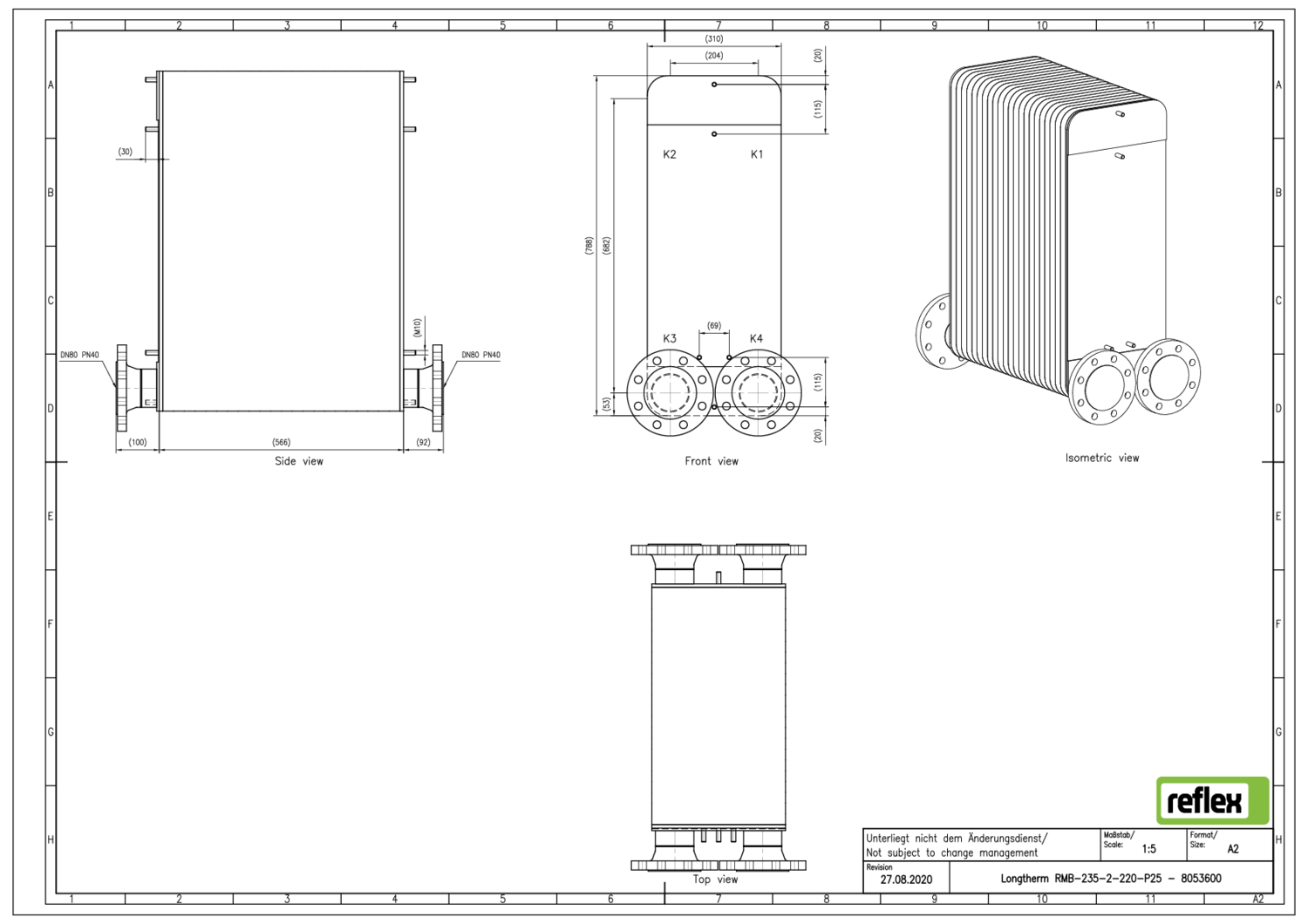

Maße

- zusammengesetzt: H: 788 mm

- B: 3

Gewicht: 222.19 KGM

Plattenstärke: 0.300000 MMT

Inhalt Primärseite (k2/k3): 43.60 l

Inhalt Sekundärseite (k4/k1): 43.60 l

Plattenmaterial: AISI 316L

Dichtungsmaterial: Kupfer

Min. zul. Betriebstemperatur (ft): -195

Max. zul. Betriebstemperatur: 230 °C
