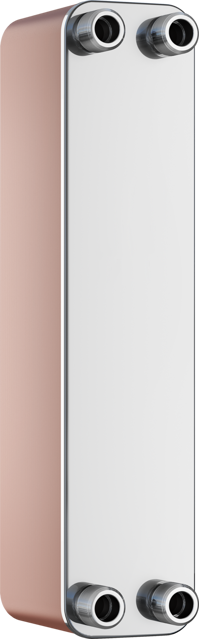

Reflex Plattenwärmetauscher Longtherm
gelötet RMB-60-50, AG 1 1/4'

Longtherm gelöteter eingängiger

Plattenwärmetauscher aus Edelstahl (1.

4404) mit Kupferlot vakuum-verlötet.

Größen R..B-14 bis R..B-110 mit

Gewindeanschluss, R..B-235 mit DIN

Flanschanschluss. Zulassung gemäß

Richtlinie für Druckgeräte 2014/68/EU.

Mit CE Kennzeichen.

Typ: RMB-60-50

Max. Spreizung primär/sekundär: 100 K

Max. zul. Betriebsüberdruck: 30 bar

Anschluss WBI: AG 1 1/4'

Anschlussmaterial: AISI 316L

Anschlussvariante: Rohr mit Gewinde

Anschluss Vor-/Rücklauf: AG 1 1/4'

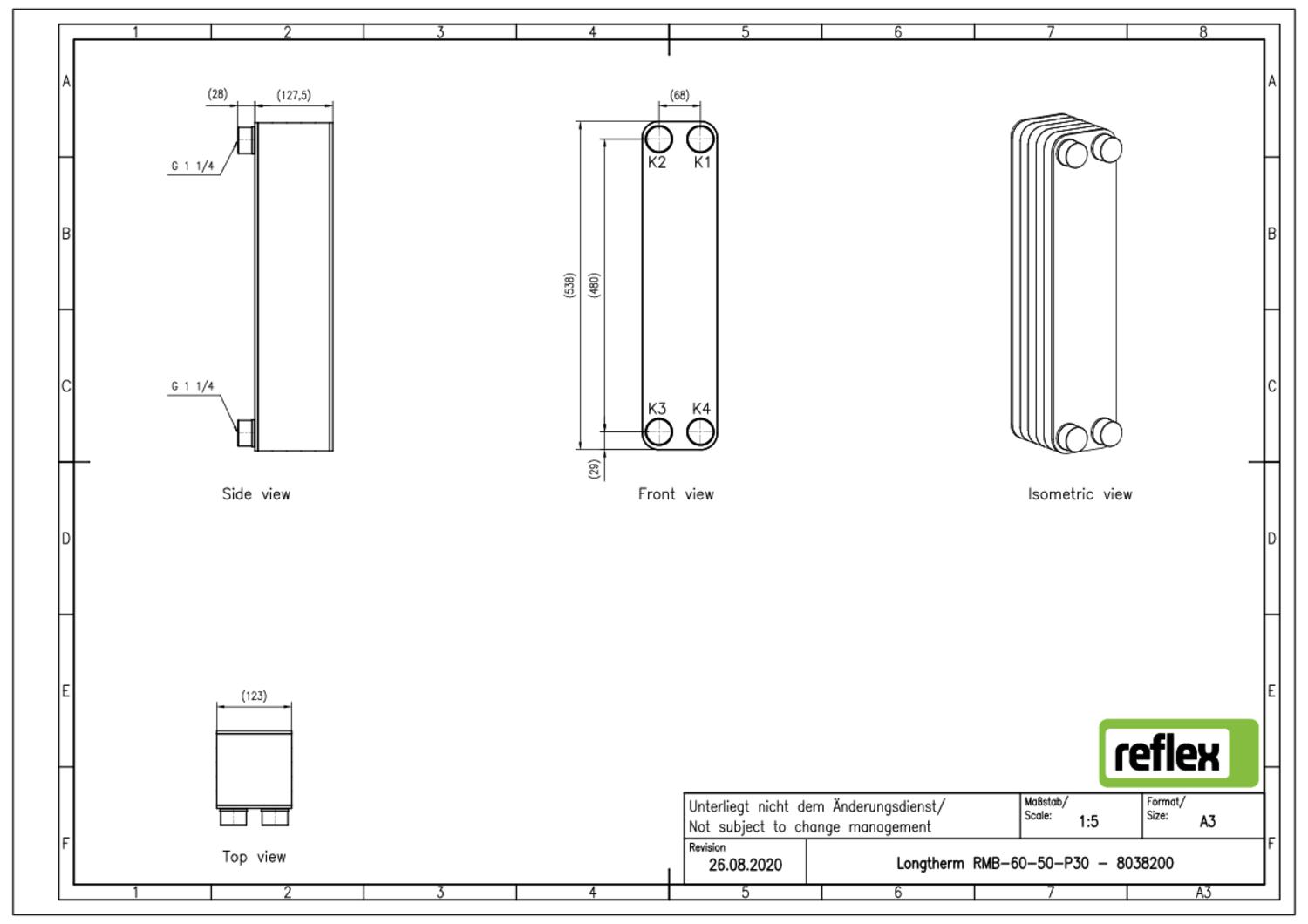

Max. Höhe: 538 MMT

Höhe k2-k3/k4-k1: 480 MMT

Breite: 123 MMT

Breite Primär-Sekundär: 68 MMT

Plattenanzahl: 50

Breite: 123 MMT

Tiefe: 128 MMT

Maße

- zusammengesetzt: H: 538 mm

- B: 1

Gewicht: 13.55 KGM

Plattenstärke: 0.300000 MMT

Inhalt Primärseite (k2/k3): 2.20 l

Inhalt Sekundärseite (k4/k1): 2.20 l

Plattenmaterial: AISI 316L

Dichtungsmaterial: Kupfer

Min. zul. Betriebstemperatur (ft): -195

Max. zul. Betriebstemperatur: 230 °C
