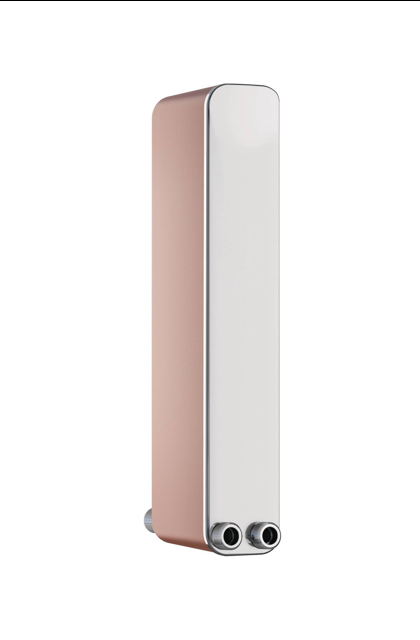

Reflex Plattenwärmetauscher Longtherm
gelötet RMB-34-2-10, AG 3/4'
Kaufmännische Daten
| Artikelnummer | 8036800 |
| Preis (UVP) | 315,00 / Stck |
| Hauptwarengruppe | Wärmeübertrager |
| Warengruppe | Longtherm |
Ausschreibungstext
Longtherm gelöteter zweigängiger
Plattenwärmetauscher aus Edelstahl (1.
4404) mit Kupferlot vakuum-verlötet.
Größen R..B-14 bis R..B-110 mit
Gewindeanschluss, R..B-235 mit DIN
Flanschanschluss. Zulassung gemäß
Richtlinie für Druckgeräte 2014/68/EU.
Mit CE Kennzeichen.
Typ: RMB-34-2-10
Max. Spreizung primär/sekundär: 100 K
Max. zul. Betriebsüberdruck: 30 bar
Anschluss WBI: AG 3/4'
Anschlussmaterial: AISI 316L
Anschlussvariante: Rohr mit Gewinde
Anschluss Vor-/Rücklauf: AG 3/4'
Max. Höhe: 471 MMT
Breite: 81 MMT
Breite Primär-Sekundär: 42 MMT
Breite: 81 MMT
Plattenanzahl: 10
Tiefe: 32 MMT
Maße
- zusammengesetzt: H: 471 mm
- B: 8
Gewicht: 2.40 KGM
Plattenstärke: 0.300000 MMT
Inhalt Primärseite (k2/k3): 0.15 l
Inhalt Sekundärseite (k4/k1): 0.15 l
Plattenmaterial: AISI 316L
Dichtungsmaterial: Kupfer
Min. zul. Betriebstemperatur (ft): -195
Max. zul. Betriebstemperatur: 230 'C
Technische Daten
| Breite (mm) | 500 |
| Höhe (mm) | 280 |
| Gewicht (kg) | 7,40 |
| Tiefe (mm) | 100 |

2D-Draufsicht
3D-Daten
2D-Frontale
Datenblatt
2D-Seitenansicht
Instruktion/Bedienungsanleitung

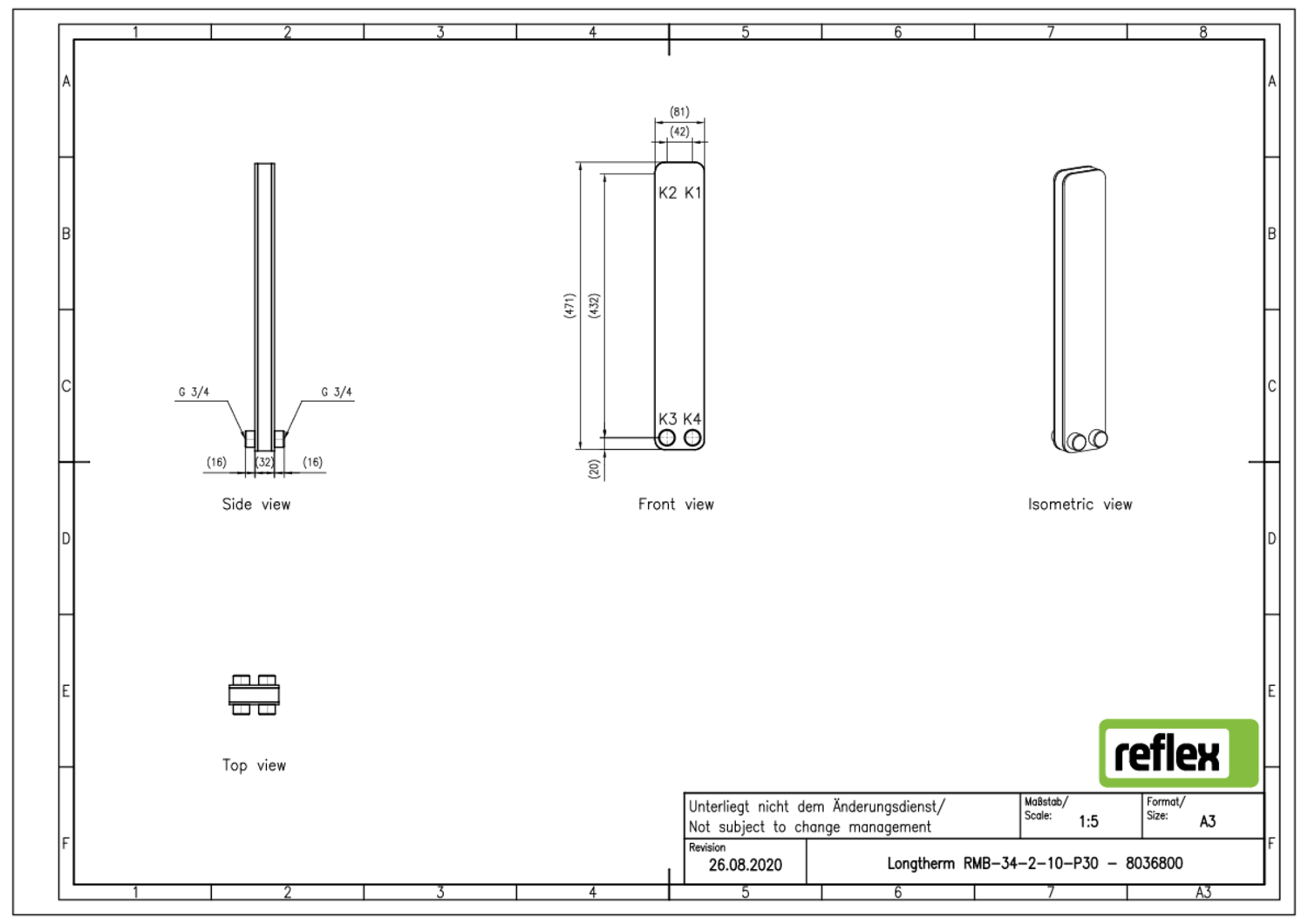

Technische Zeichnung
