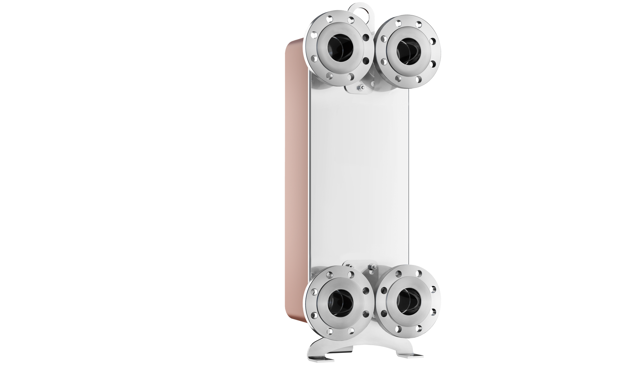

Reflex Plattenwärmetauscher Longtherm
gelötet RLB-235-150, DN80/PN40
Kaufmännische Daten
| Artikelnummer | 8022200 |
| Preis (UVP) | 9.101,00 / Stck |
| Hauptwarengruppe | Wärmeübertrager |
| Warengruppe | Longtherm |
Ausschreibungstext
Longtherm gelöteter eingängiger
Plattenwärmetauscher aus Edelstahl (1.
4404) mit Kupferlot vakuum-verlötet.
Größen R..B-14 bis R..B-110 mit
Gewindeanschluss, R..B-235 mit DIN
Flanschanschluss. Zulassung gemäß
Richtlinie für Druckgeräte 2014/68/EU.
Mit CE Kennzeichen.
Typ: RLB-235-150
Max. Spreizung primär/sekundär: 100 K
Max. zul. Betriebsüberdruck: 25 bar
Anschluss WBI: DN80/PN40
Anschlussmaterial: C22.8N
Anschlussvariante: Rohr
Anschluss Vor-/Rücklauf: DN80/PN40
Max. Höhe: 788 MMT
Höhe k2-k3/k4-k1: 682 MMT
Breite: 310 MMT
Breite Primär-Sekundär: 204 MMT
Plattenanzahl: 150
Breite: 310 MMT
Tiefe: 379 MMT
Maße
- zusammengesetzt: H: 788 mm
- B: 3
Gewicht: 166.50 KGM
Plattenstärke: 0.300000 MMT
Inhalt Primärseite (k2/k3): 29.70 l
Inhalt Sekundärseite (k4/k1): 29.70 l
Plattenmaterial: AISI 316L
Dichtungsmaterial: Kupfer
Min. zul. Betriebstemperatur (ft): -195
Max. zul. Betriebstemperatur: 230 'C
Technische Daten
| Breite (mm) | 834 |
| Höhe (mm) | 941 |
| Gewicht (kg) | 184,20 |
| Tiefe (mm) | 463 |

2D-Draufsicht
3D-Daten
2D-Frontale
Datenblatt
2D-Seitenansicht
Instruktion/Bedienungsanleitung

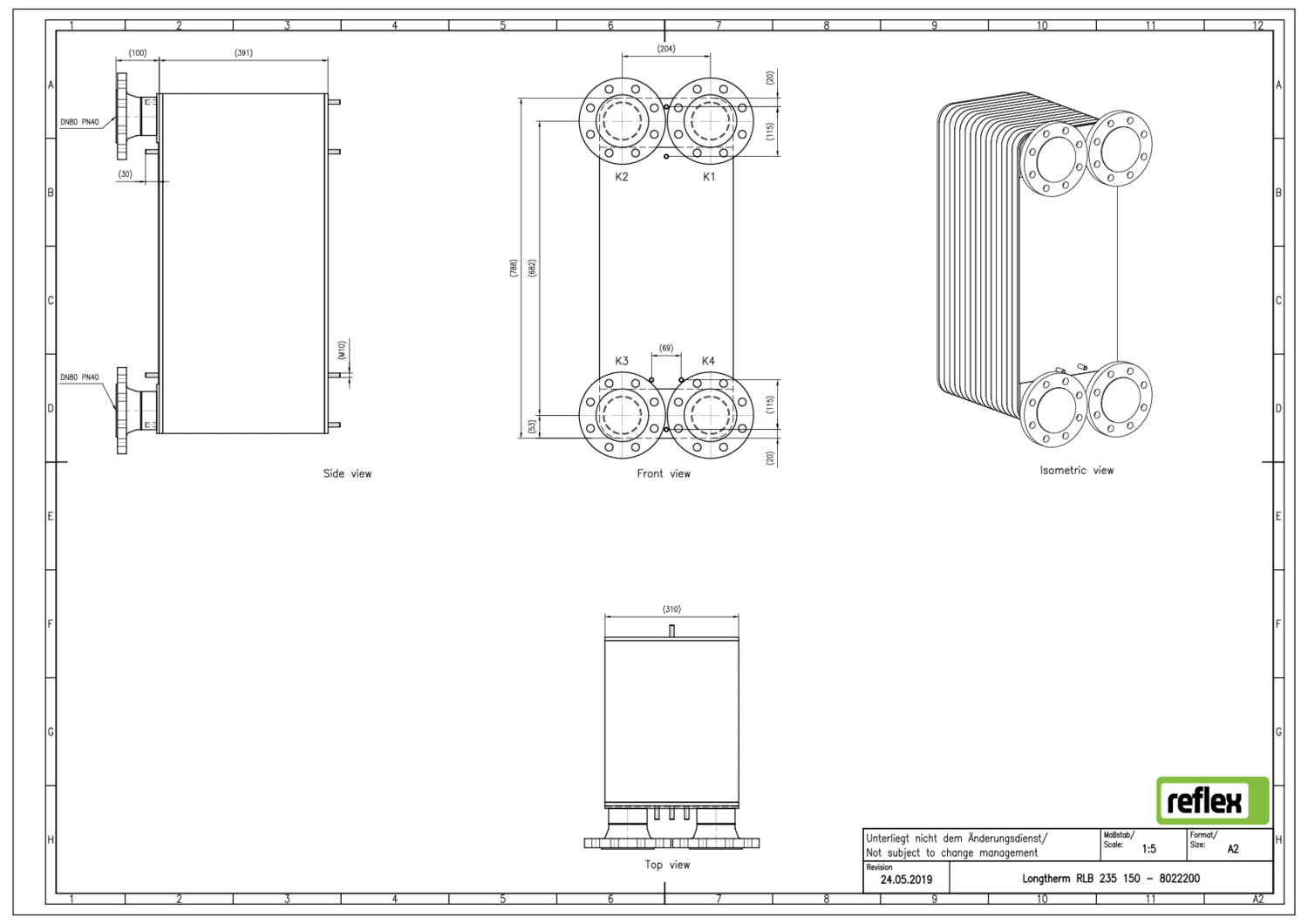

Technische Zeichnung
