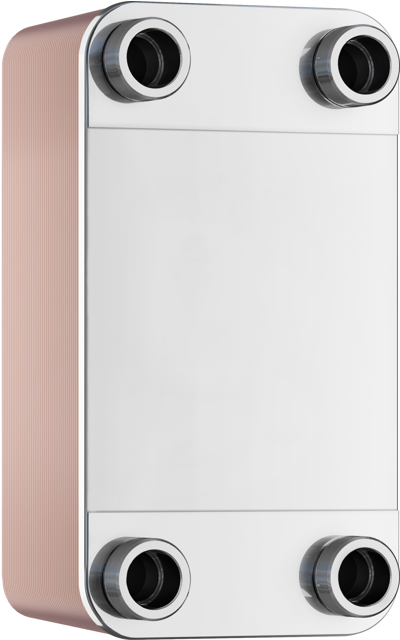

Reflex Plattenwärmetauscher Longtherm
gelötet RHB-110-80, AG 2'

Longtherm gelöteter eingängiger

Plattenwärmetauscher aus Edelstahl (1.

4404) mit Kupferlot vakuum-verlötet.

Größen R..B-14 bis R..B-110 mit

Gewindeanschluss, R..B-235 mit DIN

Flanschanschluss. Zulassung gemäß

Richtlinie für Druckgeräte 2014/68/EU.

Mit CE Kennzeichen.

Typ: RHB-110-80

Max. Spreizung primär/sekundär: 100 K

Max. zul. Betriebsüberdruck: 25 bar

Anschluss WBI: AG 2'

Anschlussmaterial: AISI 316L

Anschlussvariante: Rohr mit Gewinde

Anschluss Vor-/Rücklauf: AG 2'

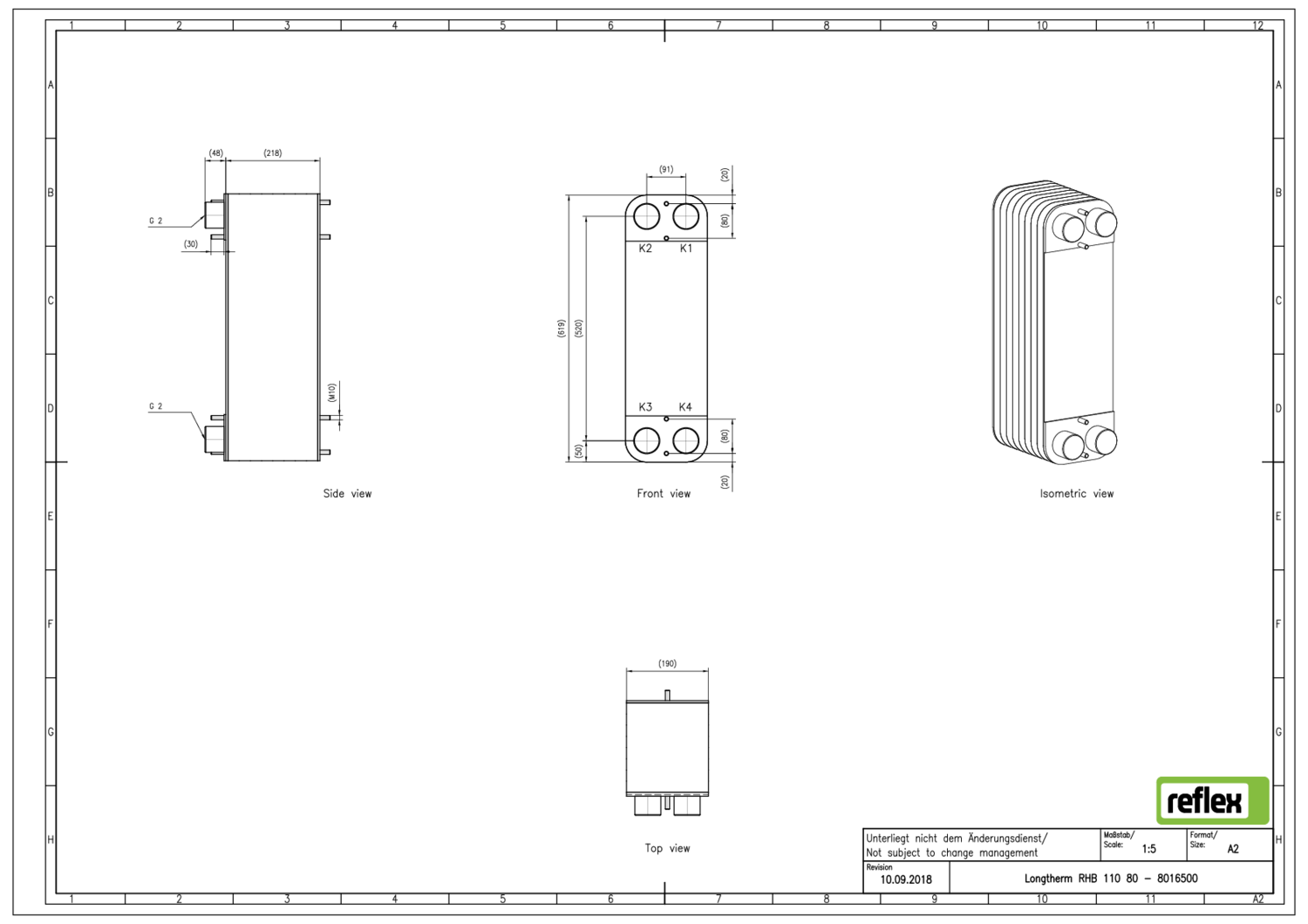

Max. Höhe: 620 MMT

Höhe k2-k3/k4-k1: 520 MMT

Breite: 191 MMT

Breite Primär-Sekundär: 91 MMT

Plattenanzahl: 80

Breite: 191 MMT

Tiefe: 218 MMT

Maße

- zusammengesetzt: H: 620 mm

- B: 1

Gewicht: 41.90 KGM

Plattenstärke: 0.300000 MMT

Inhalt Primärseite (k2/k3): 9.60 l

Inhalt Sekundärseite (k4/k1): 9.60 l

Plattenmaterial: AISI 316L

Dichtungsmaterial: Kupfer

Min. zul. Betriebstemperatur (ft): -195

Max. zul. Betriebstemperatur: 230 'C
