Reflex Storaflow Heat SH 500 H/F/1_C,
Pufferspeicher, grau, 4 bar

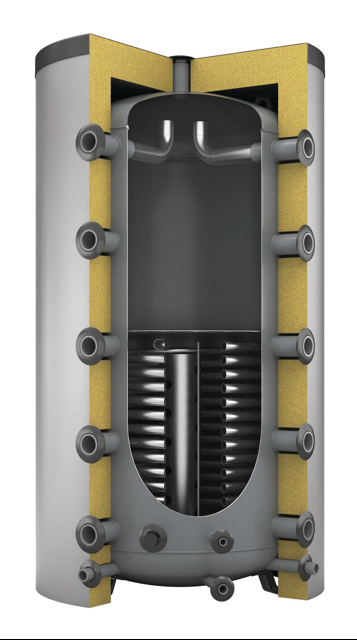

Storaflow Heat

Pufferspeicher zur Speicherung von

Heizungswasser. Besonders für den

Einsatz in Verbindung mit einer

Frischwasserstation der Serie Reflex

Hydroflow und Sinus Heizkreisverteilern

geeignet. Ausführungen mit Flansch und

einem innenliegenden Wärmetauscher zur

Einbindung externer Energiequellen.

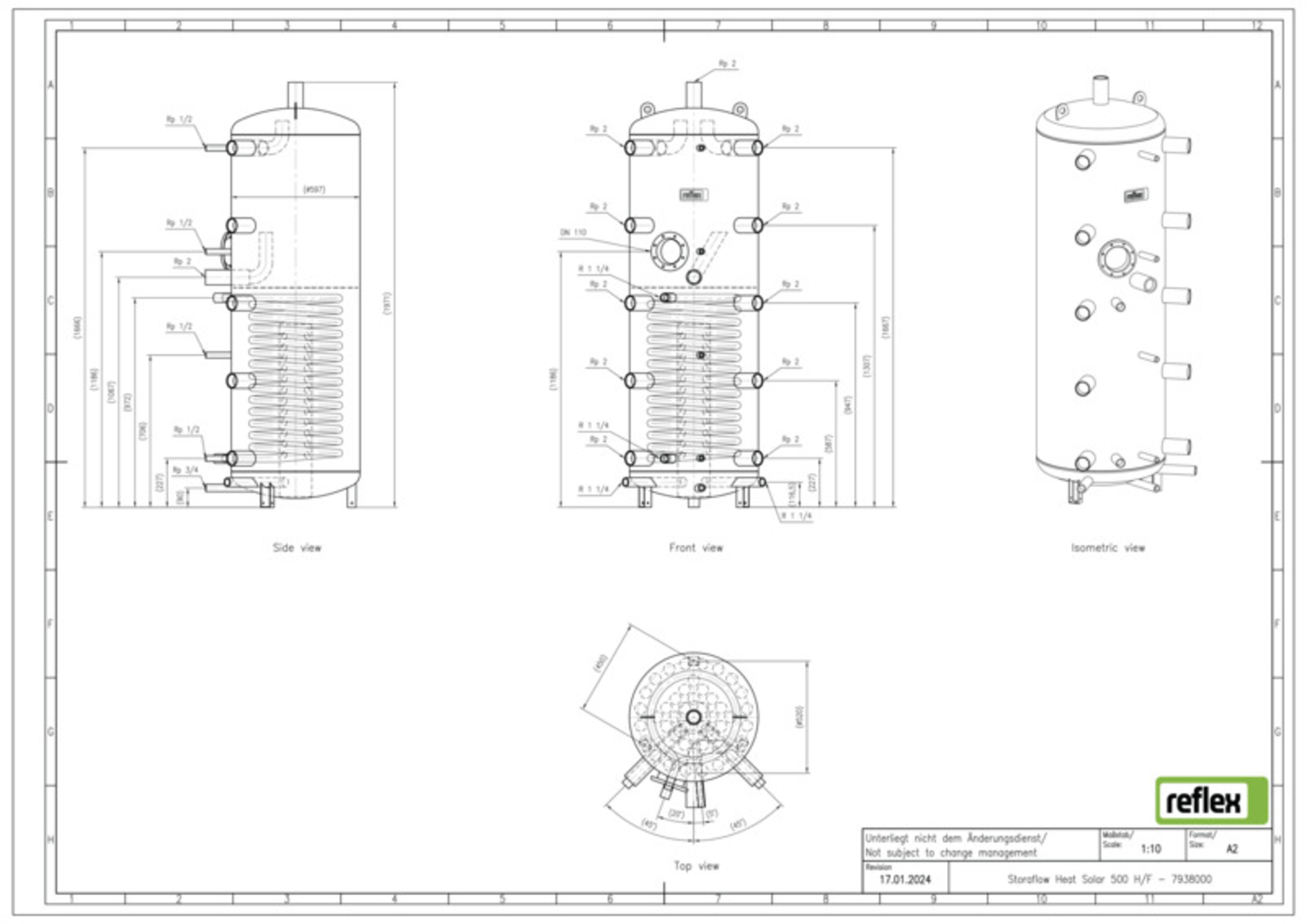

Die 2 Zoll Anschlussstutzenreihen für

Wärmeerzeuger und -verbraucher sind

vertikal, um 90' versetzt, als Lade-

bzw. Entladestutzen angeordnet, jeweils

5 pro Seite, zusätzlich ein 2 Zoll

Anschluss mittig. Zwischen diesen

Anschlussstutzenreihen sind ebenso

vertikal angeordnete

Einschraubmöglichkeiten für

Fühlerhülsen, Thermometer o.ä. vorhanden

(4 x Rp 1/2). Darüber hinaus sind

parallel zu den 2 Zoll Anschlüssen je

ein 1 1/4 Zoll Stutzen pro Seite zur

Rücklaufeinschichtung in Verbindung mit

einem perforiertem innenliegenden

Schichtladerohr, angeordnet. Das

innenliegende Schichttrennblech in

Anlehnung an DIN 24041. Zur Befüllung

und Entleerung ein Rp 3/4 Zoll Anschluss

im Boden des Speichers. Speicher mit

Glattrohrwärmeübertrager verfügen

zusätzlich über Vor- und Rücklaufstutzen

der

Rohrbundelheizfläche.<p>Speicherbehälter

aus Stahl S235JR+AR, innen roh und

aussen

korrosionsgeschützt.</p><p>Pufferspeicher

bis 800 Liter gedämmt mit abnehmbarer

120mm Mantel- und Deckeldämmung, 1.000

- 2.000 Liter mit abnehmbarer 150mm

Mantel- und 120mm Deckeldämmung, sowie

100mm Bodendämmung. Speicher bis 2000

Liter werden aufisoliert geliefert.

Speicher ab 3000 Liter werden liegend,

ohne Dämmung transportiert. Dämmung muss

separat bestellt werden. Speicher

verfügen über Schlaufen am

Speicherdeckel. Speicher verfügbar in

der Energieeffizienzklasse C. </p><p>Die

Warmhalteverluste sind auf extern

zertifizierten Prüfständen

ermittelt.</p>

Typ: SH 500 H/F/1_C

Nenninhalt WÜ konventionell: 12 l

Anzahl Muffen: 12

Min. zul. Betriebstemperatur (ft): 5 'C

Max. zul. Betriebstemperatur: 95 'C

Zul. Betriebstemperatur Wärmeübertrager:

Max. zul. Betriebsüberdruck: 4 bar

Zul. Betriebsdruck Wärmeübertrager: 10 b

Anschluss WBI: Rp 2'

Anschluss Vor-/Rücklauf: G 1 1/4'

Heizfläche konventionell: 1.89 m2

Farbe: grau

Durchmesser: 840 MMT

Max. Höhe: 1986 MMT

Kippmaß ca.: 1960 MMT

Maße

- zusammengesetzt: H: 1986 mm

- D=:

Nenninhalt: 460 l

Gewicht: 136.00 KGM

Farbe: grau

Material: Unlegierter Baustahl

Dämmtyp: Folienmantel

Dämmstärke: 120 MMT

Dämmmaterial: Polyesterfaservlies

Energieeffizienzklasse: C

Nenninhalt: 460 l
