Reflex Membran-Druckausdehnungsgefäß
Refix DT 400,DN65/PN16,16 bar

Durchströmtes Membran-

Druckausdehnungsgefäß für

Trinkwassererwärmungs-,

Wasserversorgungs- und

Druckerhöhungsanlagen. Mit Membran nach

Elastomerleitlinie und W 270. Außen- und

Innenbeschichtung nach KTW-A. Geeignet

ausschließlich für Kaltwasseranlagen.

Bis Rp 1 1/4' inkl. Flowjet

Durchströmungsarmatur, ab DN50 inkl.

Duo-Flanschanschlussstück mit

Durchströmungseinrichtung. Gefässe sind

gebaut nach DIN EN 13831 und VDI 4708

bzw. AD 2000. Zulassung gemäß Richtlinie

für Druckgeräte 2014/68/EU. -Flowjet

inkl. Absperrung und Entleerung oder

Duo-Anschluss -Austauschbare Vollmembran

nach DIN EN 13831, DIN 4807 T5, KTW-C

und W270, Gebaut und geprüft nach DIN

4807 T5, DIN DVGW Reg.-Nr. NW-0411AT2534

-Außen und innen nach KTW-A beschichtet,

Langlebige Epoxidharzbeschichtung für

optionalen Membranbruchmelder und

Vordruckventil durch Metallbügel

geschützt

- Ausschließlich für den

Einsatz in Kaltwasserleitungen (bitte

die Montage- und Bedienungsanleitung

berücksichtigen) Hinweis: Keine

Bewilligungspflicht gemäß Schweizer

Richtlinie SWKI HE301-01 und SVTI bei

(PSV * VN <= 3.000 bar * Liter).

Hinweis: SVGW geprüft und zugelassen.

Typ: DT 400

Min. zul. Betriebstemperatur (ft): -10 '

Max. zul. Betriebstemperatur: 70 'C

Max. zul. Betriebsüberdruck: 16 bar

Gasvordruck werksseitig: 4 bar

Anzahl Anschlüsse: 2

Anschluss WBI: DN65/PN16

Anschlussart WBI: Außengewinde (metrisch

Anschlussart: Duo Flanschanschluss

Durchmesser: 740 MMT

Max. Höhe: 1415 MMT

Farbe: grün

Höhe Wasseranschluss: 234 MMT

Kippmaß ca.: 1455 MMT

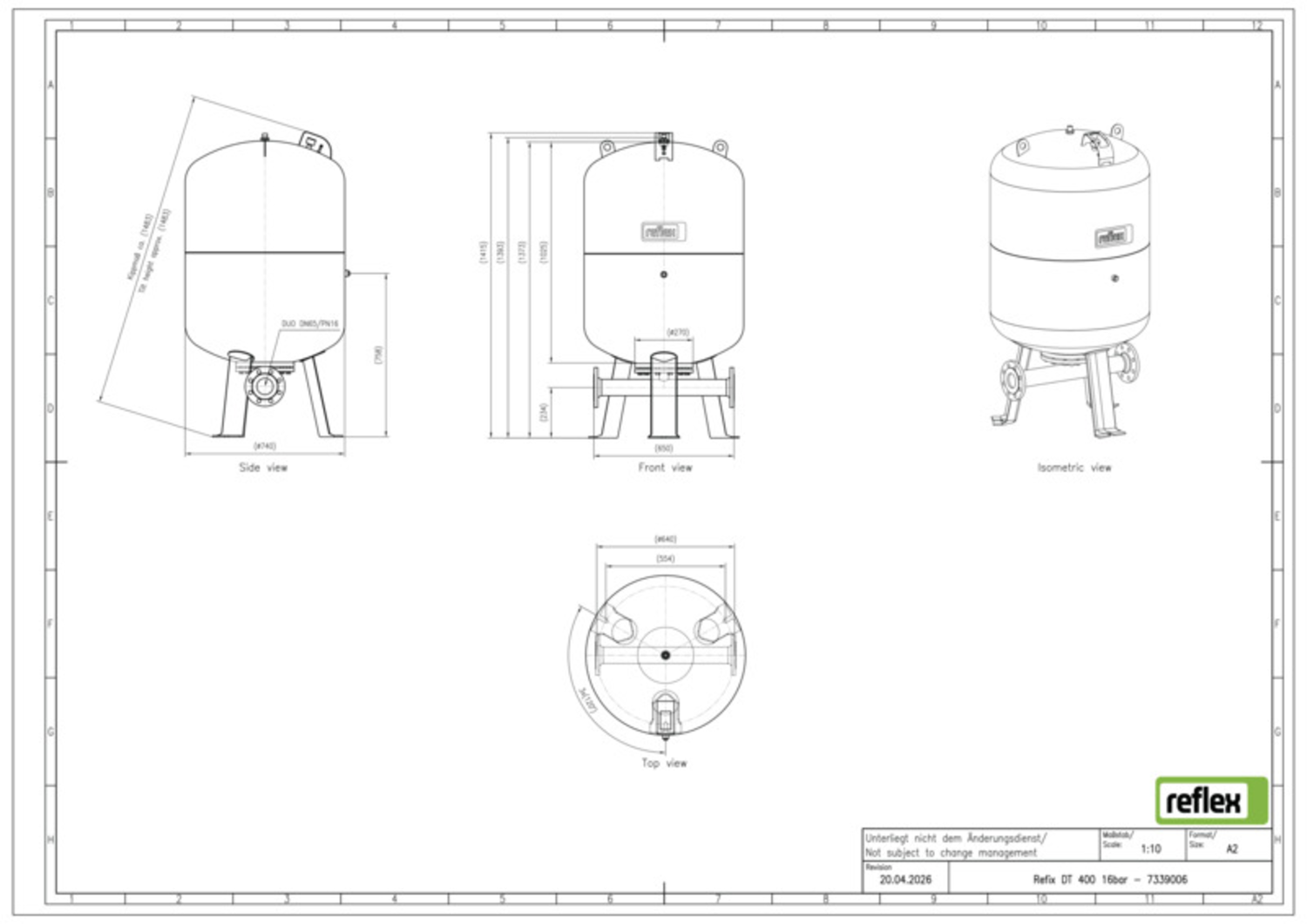

Maße

- zusammengesetzt: H: 1415 mm

- D=:

Gewicht: 117.00 KGM

Farbe: grün

Membranmaterial: Butyl

Manometer: true

Nennvolumen (Float): 400 l

Nennvolumen: 400 l

Max. Nutzvolumen: 300 l

Max. zul. Systemtemperatur: 70 'C
