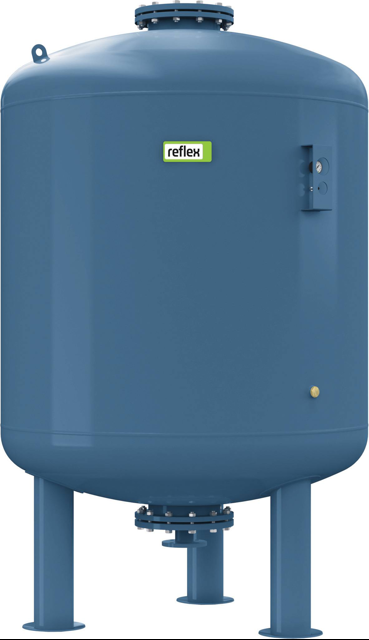

Reflex Membran-Druckausdehnungsgefäß
Refix DE 3000, blau, 10 bar

Nicht durchströmtes Membran-

Druckausdehnungsgefäß für

Wasserversorgungsanlagen, die nicht der

DIN 1988 unterliegen, z.B. Feuerlösch-

und Betriebswassersysteme,

Fußbodenheizungen oder

Wärmequellenanlagen. Gefäße sind

konstruiert und gefertigt nach DIN EN

13831. Zulassung gemäß Richtlinie für

Druckgeräte 2014/68/EU. -Vollmembran

nach DIN EN 13831 / ab 50 Liter

tauschbar -Für Frostschutzmittelzusatz

mindestens 25 bis 50 % -Wasserberührende

Teile korrosionsgeschützt -Langlebige

Epoxidharzbeschichtung -33 Liter mit

Befestigungslaschen, ab 50 Liter mit

Füßen -Folgende Typen inkl. Manometer: =

10/16 bar: ab D= 1.000 mm = 25 bar: ab

D= 450 mm -Manometer und Vordruckventil

durch Metallbügel geschützt Hinweis:

Bewilligungspflicht gemäß Schweizer

Richtlinie SWKI HE301-01 und SVTI bei

(PSV * VN <= 3.000 bar * Liter).

Typ: DE 3000

Min. zul. Betriebstemperatur (ft): -10 '

Max. zul. Betriebstemperatur: 70 'C

Max. zul. Betriebsüberdruck: 10 bar

Gasvordruck werksseitig: 2 bar

Anschluss WBI: DN65/PN16

Anschlussart WBI: Außengewinde (metrisch

Durchmesser: 1500 MMT

Max. Höhe: 2506 MMT

Höhe Wasseranschluss: 320 MMT

Kippmaß ca.: 2576 MMT

Farbe: blau

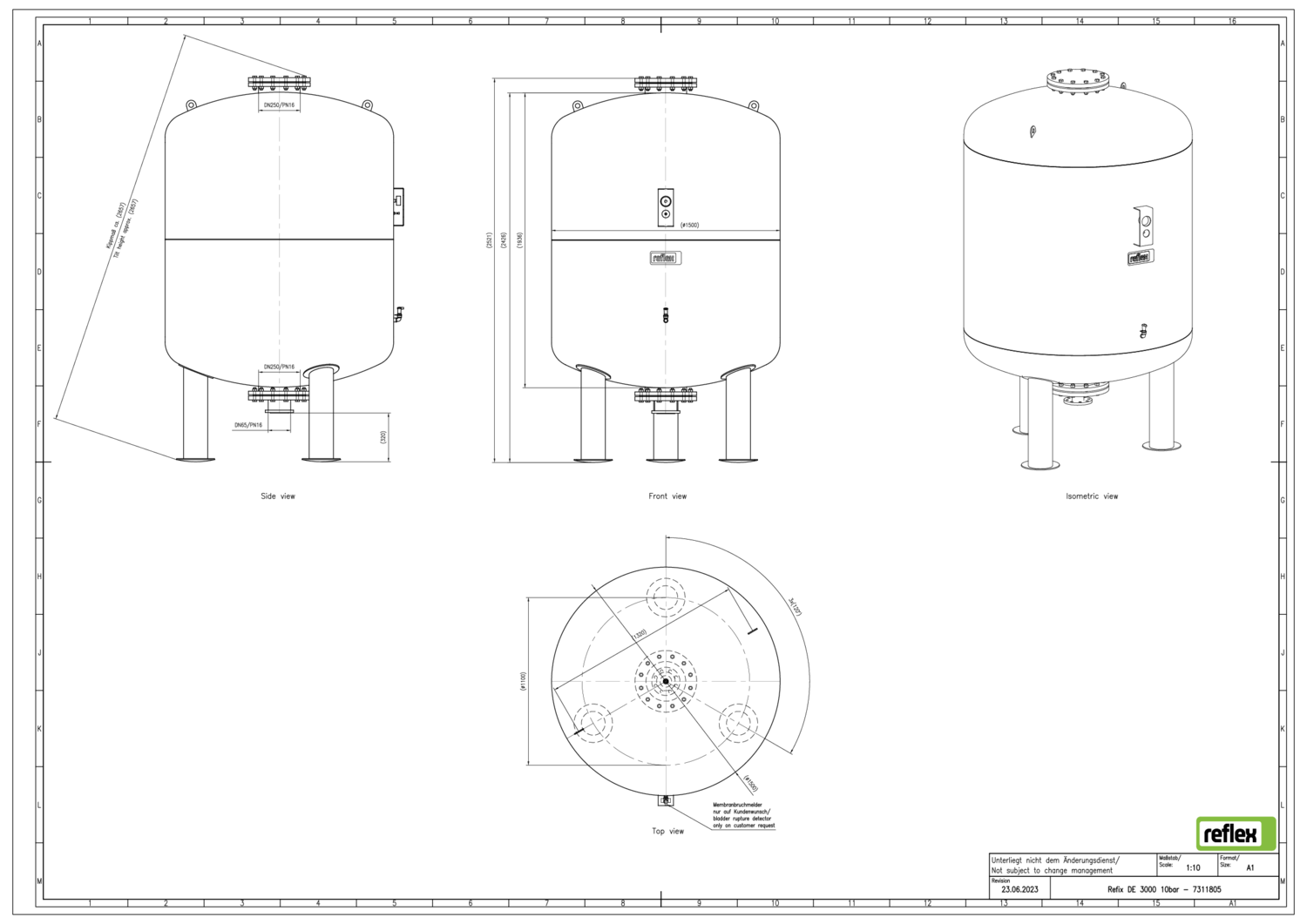

Maße

- zusammengesetzt: H: 2506 mm

- D=:

Gewicht: 962.00 KGM

Farbe: blau

Membranmaterial: Butyl

Manometer: true

Nennvolumen (Float): 3000 l

Nennvolumen: 3000 l

Max. Nutzvolumen: 2400 l

Max. zul. Systemtemperatur: 70 'C
