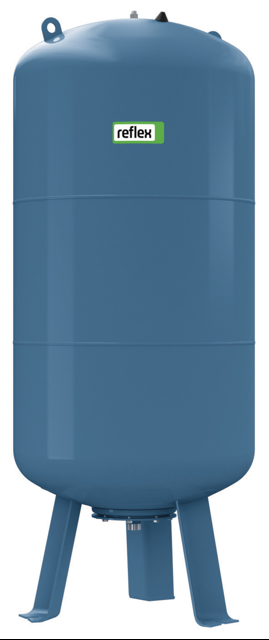

Reflex Membran-Druckausdehnungsgefäß
Refix DE 600, blau, 10 bar
Kaufmännische Daten
| Artikelnummer | 7306950 |
| Preis (UVP) | 4.710,00 / Stck |
| Hauptwarengruppe | MAG für Trink- und Brauchwasser |
| Warengruppe | Refix DE |
Ausschreibungstext
Nicht durchströmtes Membran-
Druckausdehnungsgefäß für
Wasserversorgungsanlagen, die nicht der
DIN 1988 unterliegen, z.B. Feuerlösch-
und Betriebswassersysteme,
Fußbodenheizungen oder
Wärmequellenanlagen. Gefäße sind
konstruiert und gefertigt nach DIN EN
13831. Zulassung gemäß Richtlinie für
Druckgeräte 2014/68/EU. -Vollmembran
nach DIN EN 13831 / ab 50 Liter
tauschbar -Für Frostschutzmittelzusatz
mindestens 25 bis 50 % -Wasserberührende
Teile korrosionsgeschützt -Langlebige
Epoxidharzbeschichtung -33 Liter mit
Befestigungslaschen, ab 50 Liter mit
Füßen -Folgende Typen inkl. Manometer: =
10/16 bar: ab D= 1.000 mm = 25 bar: ab
D= 450 mm -Manometer und Vordruckventil
durch Metallbügel geschützt Hinweis:
Bewilligungspflicht gemäß Schweizer
Richtlinie SWKI HE301-01 und SVTI bei
(PSV * VN <= 3.000 bar * Liter).
Typ: DE 600
Min. zul. Betriebstemperatur (ft): -10 '
Max. zul. Betriebstemperatur: 70 'C
Max. zul. Betriebsüberdruck: 10 bar
Gasvordruck werksseitig: 4 bar
Anschluss WBI: G 1 1/2'
Anschlussart WBI: Außengewinde (metrisch
Durchmesser: 740 MMT
Max. Höhe: 1871 MMT
Höhe Wasseranschluss: 264 MMT
Kippmaß ca.: 1907 MMT
Farbe: blau
Maße
- zusammengesetzt: H: 1871 mm
- D=:
Gewicht: 139.00 KGM
Farbe: blau
Membranmaterial: Butyl
Manometer: false
Nennvolumen (Float): 600 l
Nennvolumen: 600 l
Max. Nutzvolumen: 450 l
Max. zul. Systemtemperatur: 70 'C
Technische Daten
| Breite (mm) | 770 |
| Höhe (mm) | 2050 |
| Gewicht (kg) | 150,00 |
| Tiefe (mm) | 770 |
Dokumente
Links
Zubehör
| Bild | Beschreibung | |||
|---|---|---|---|---|
| Reflex Digitales Vordruckprüfgerät | 1 | |||

2D-Draufsicht
3D-Daten
2D-Frontale
Datenblatt
2D-Seitenansicht
Instruktion/Bedienungsanleitung

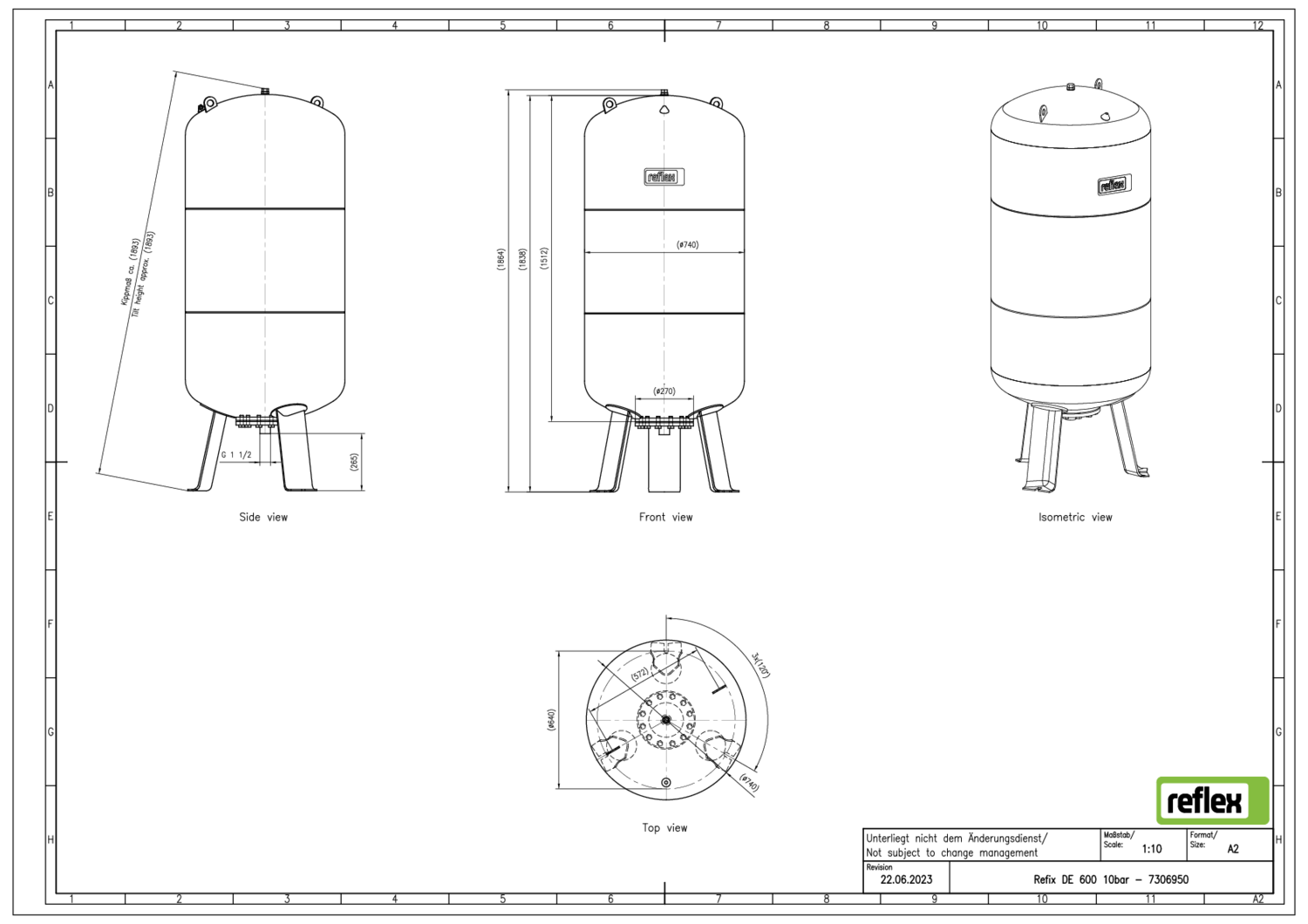

Technische Zeichnung
