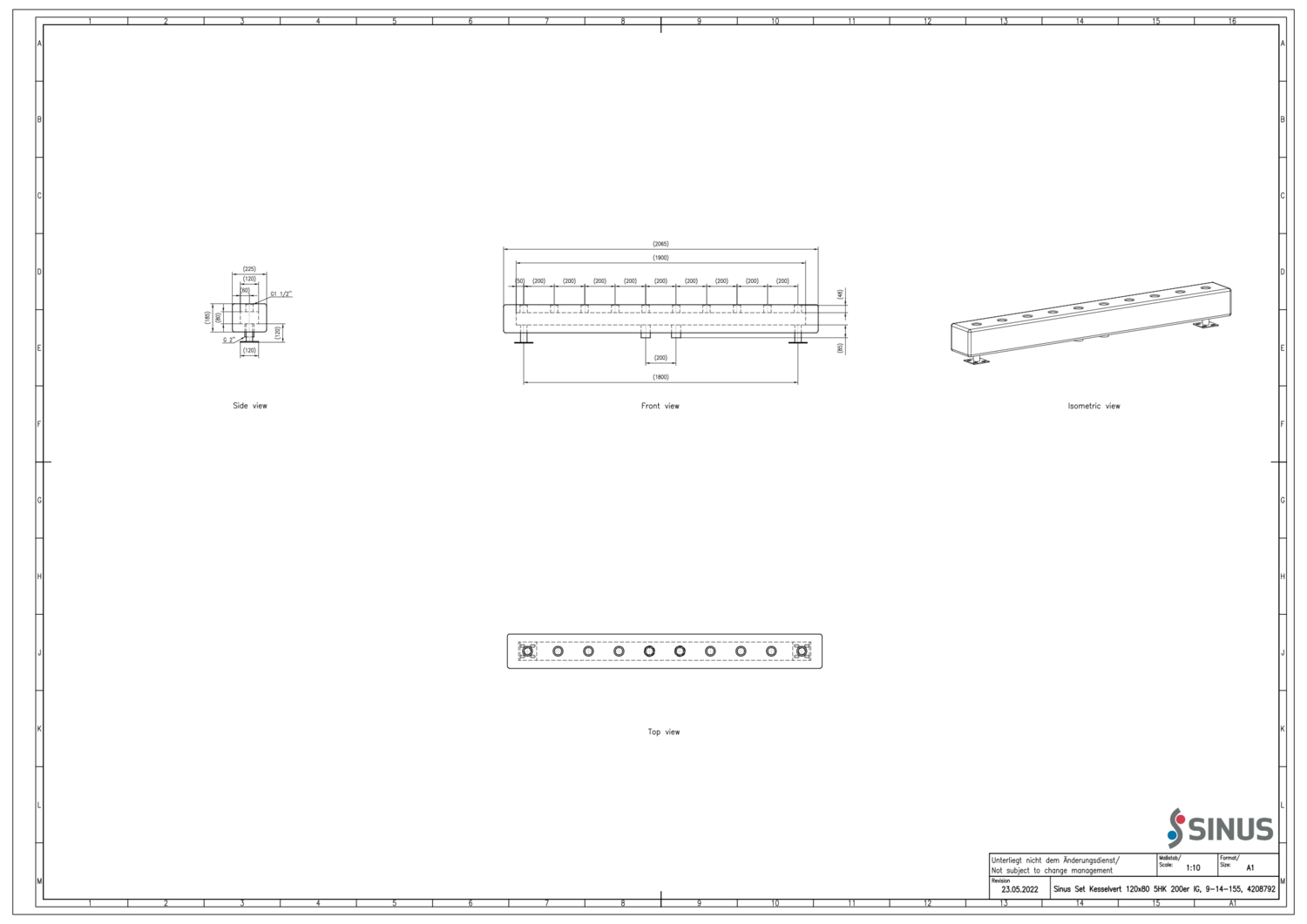

Reflex SINUS-Set-Kleinverteiler 120/80 5
Heizkreise 200er Innengewinde

Kombinierter Vor- und Rücklaufverteiler,

bestehend aus Vierkantrohr mit

nebeneinander angeordneten, durch

sinusförmige Trennwand geteilte Kammern

aus schwarzem Stahlblech S235. Der

Kesselanschluss erfolgt von unten und

die jeweiligen Heizkreise werden

platzsparend und übersichtlich von oben

angeschlossen. Das Bauteil ist

werkseitig 100% dichtigkeitsgeprüft und

grundiert. Verpackt als SET inklusive

EPP-Wärmedämmung. Die Dämmstärke

entspricht dem GEG

(Gebäudeenergiegesetz). Sinus

Kleinverteiler Typ 80/60 und Sinus

HydroFixx Typ 80/80 und Typ 120/120

inkl. Wandhalterung.

Typ: 120/80

Betriebsüberdruck: 0 bar

- 4 bar

Anschlussart: Innengewinde

Anschluss Erzeuger: R 2'

Anschluss Heizkreis: Rp 1 1/2'

Max. Volumenstrom: 6.5 m3/h

Leistung bei Delta T 20 'K: 150.00 kW

Leistung bei Delta T 20 'K: 150.00 kW

Kammergröße: 120/80

Länge Verteilerkammer: 1900 MMT

Länge Verteilerkammer: 1900 MMT

Material: Stahl

Wandstärke: 3.0 MMT

Stutzenabstand (Art des Stutzenabstands)

Stutzenabstand (Achsabstand der Abgänge

Gewicht: 24.30 KGM

Verteilerinhalt: 15.9 L/lfdm

Anzahl Verbraucherkreise: 5

Stutzenanzahl: 12

Min. zul. Betriebstemperatur (ft): -10 '

Betriebstemperatur: -10 'C

- 110 'C

Betriebsüberdruck: 0 bar

- 4 bar

Max. zul. Betriebsüberdruck: 4 bar
