Reflex SINUS HydroFixx Set 120/120 2
Heizkreise 125 MMT Überwurfmutter
Kaufmännische Daten
| Artikelnummer | 4208581 |
| Preis (UVP) | 1.040,00 / Stck |
| Hauptwarengruppe | Verteiler |
| Warengruppe | HydroFixx, Lagerware |
Ausschreibungstext
Kombinierter Vor- und Rücklaufverteiler,
bestehend aus Vierkantrohr mit
nebeneinander angeordneten, durch
sinusförmige Trennwand geteilte Kammern,
mit direkt darunter liegender horizontal
angeschweißter hydraulischer Weiche.
Gewährleistet eine optimale hydraulische
Entkopplung der verschiedenen Primär-
und Sekundärkreise in allen
Betriebszuständen. Keine sich
beeinflussenden Pumpen bei Teil- und
Volllast. Einsetzbar auch bei mehreren
unterschiedlichen Wärme- oder
Kälteerzeugern. Gefertigt aus schwarzem
Stahlblech S235. Der Kesselanschluss
erfolgt von unten und die jeweiligen
Heizkreise werden platzsparend und
übersichtlich von oben angeschlossen.
Für den Anschluss von Temperaturfühlern
ist der Verteiler werksseitig mit
entsprechenden Muffen 1/2' versehen. Das
Bauteil ist werkseitig 100%
dichtigkeitsgeprüft und grundiert.
Verpackt als SET inklusive EPP-
Wärmedämmung. Die Dämmstärke entspricht
dem GEG (Gebäudeenergiegesetz). Sinus
Kleinverteiler Typ 80/60 und Sinus
HydroFixx Typ 80/80 und Typ 120/120
inkl. Wandhalterung.
Typ: 120/120
Stutzenanzahl: 6
Min. zul. Betriebstemperatur (ft): -10 '
Betriebstemperatur: -10 'C
- 110 'C
Betriebsüberdruck: 0 bar
- 4 bar
Max. zul. Betriebsüberdruck: 4 bar
Betriebsüberdruck: 0 bar
- 4 bar
Anschluss Verbraucherkreis: G 1 1/2' Übe
Anschluss Erzeugerkreis: G 2'
Max. Volumenstrom: 7.0 m3/h
Leistung bei Delta T 20 'K: 160.00 kW
Farbe: schwarz
Leistung bei Delta T 20 'K: 160.00 kW
Kammergröße: 120/120
Länge Verteilerkammer: 515 MMT
Länge Verteilerkammer: 515 MMT
Wandstärke: 3.0 MMT
Stutzenabstand (Art des Stutzenabstands)
Stutzenabstand (Achsabstand der Abgänge
Gewicht: 18.30 KGM
Farbe: schwarz
Material: S 235 JR
Material: Stahl
Material: S 235 JR
Verteilerinhalt: 6.5 L/lfdm
Anzahl Erzeugerkreise: 1
Anzahl Verbraucherkreise: 2

Datenblatt

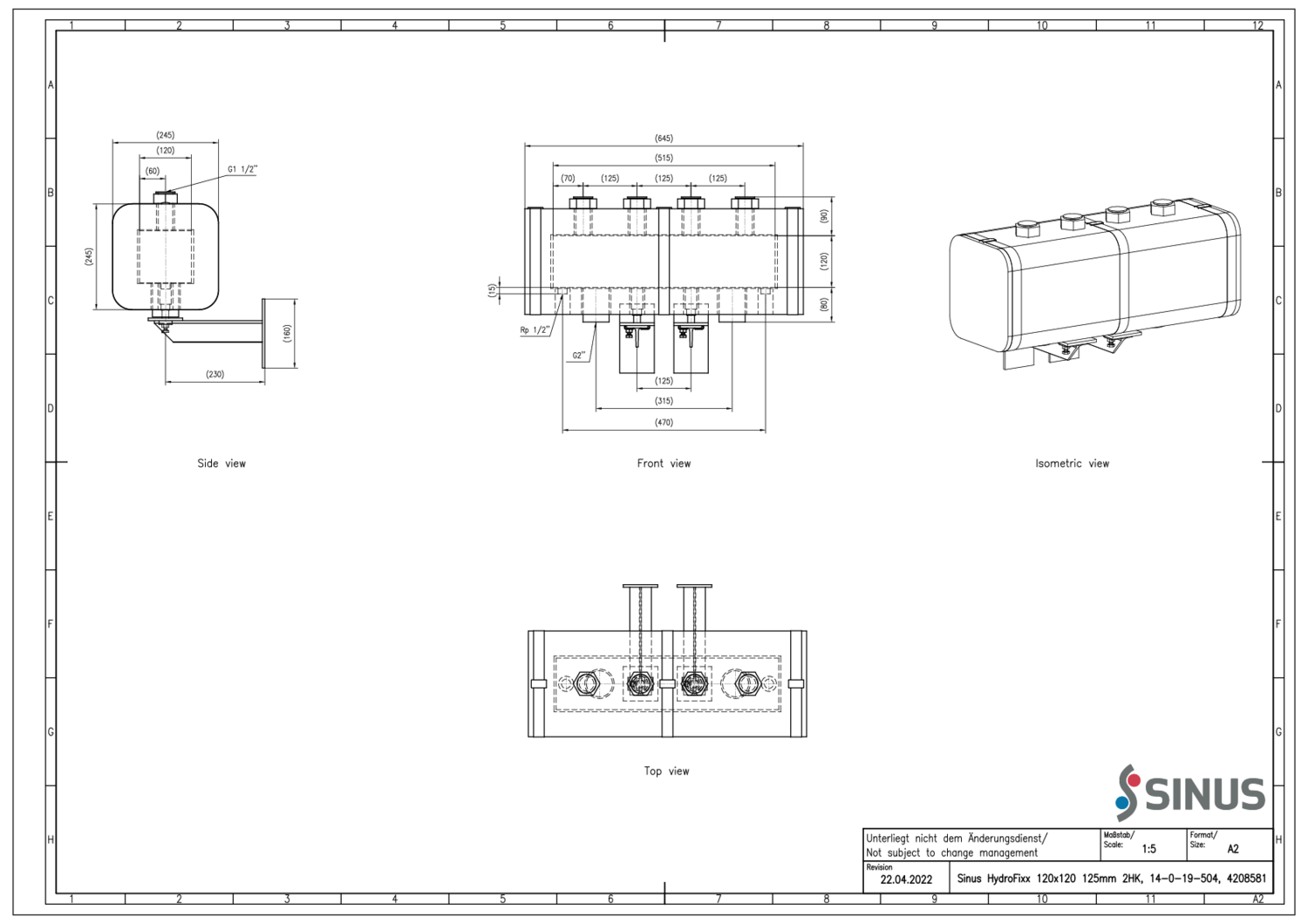

Technische Zeichnung
