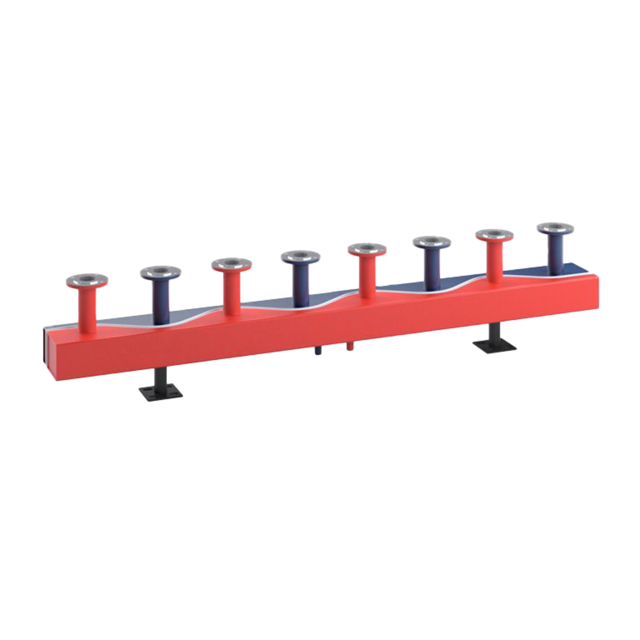

Reflex SINUS Kompaktverteiler thermisch
getrennt 300/201 8 Stutzen 300 MMT

Kombinierter Vor- und Rücklaufverteiler,

bestehend aus Vierkantrohr mit

nebeneinander angeordneten, durch

sinusförmige Trennwände und 20 mm

breiter Luftschicht geteilte Kammern aus

schwarzem Stahlblech S235. Die

Luftschicht dient zur Verringerung des

Wärmeübergang zwischen der Vor- und

Rücklaufkammer. Ermöglicht eine

platzsparende und übersichtliche

Anordnung der jeweiligen Heiz- oder

Kühlkreise. Anschlussstutzen als

Gewinde- oder Flanschstutzen ausgeführt

und auf Höhe der Absperrarmaturen

ausgerichtet. Entleerungsmuffen für Vor-

und Rücklaufkammer sind standardmäßig

vorhanden. Das Bauteil ist werkseitig

100% dichtigkeitsgeprüft und grundiert.

Typ: 300/201

Stutzenanzahl: 8

Min. zul. Betriebstemperatur (ft): -10 '

Betriebstemperatur: -10 'C

- 110 'C

Betriebsüberdruck: 0 bar

- 6 bar

Max. zul. Betriebsüberdruck: 6 bar

Betriebsüberdruck: 0 bar

- 6 bar

Anschlussart: Flansch

Max. Anschluss Erzeugerkreis: bis DN125

Max. Anschluss Verbraucherkreis: bis DN1

Max. Volumenstrom: 60.2 m3/h

Farbe: schwarz

Leistung bei Delta T 20 'K: 1400.00 kW

Leistung bei Delta T 20 'K: 1400.00 kW

Kammergröße: 300/201

Länge: 2400 MMT

Länge: 2400 MMT

Länge: 2400 MMT

Wandstärke: 6.0 MMT

Stutzenabstand (Art des Stutzenabstands)

Stutzenabstand (Achsabstand der Abgänge

Maße

- zusammengesetzt: l: 2400 mm

Farbe: schwarz

Gewicht in kg/lfdm: 58.7 KGM/lfdm

Material: S 235 JR

Material: Stahl

Material: S 235 JR

Verteilerinhalt: 49.8 L/lfdm

Anzahl Erzeugerkreise: 1

Anzahl Verbraucherkreise: 3
