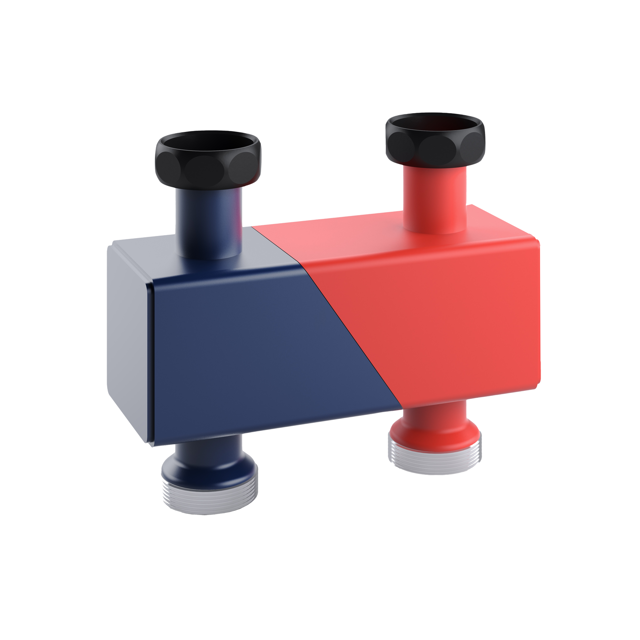

Reflex SINUS MonoFixx-Set 80/80 1
Heizkreis 125 mm

Hydraulische Weiche in senkrechter

Bauweise. Gewährleistet eine optimale

hydraulische Entkopplung der

verschiedenen Primär- und Sekundärkreise

in allen Betriebszuständen. Keine sich

beeinflussenden Pumpen bei Teil- und

Volllast. Mit vier seitlichen

Abgangsstutzen zum Anschluss der

Wärmeabnehmer und Wärmeerzeuger.1/2'-

Muffen für Entlüftung, Entleerung und

Fühler. Das Bauteil ist werkseitig 100%

dichtigkeitsgeprüft und grundiert.

Verpackt als SET inklusive EPP-

Wärmedämmung. Die Dämmstärke entspricht

dem GEG (Gebäudeenergiegesetz).

Typ: 80/80

Betriebsüberdruck: 0 bar

- 4 bar

Max. zul. Betriebsüberdruck: 4 bar

Betriebsüberdruck: 0 bar

- 4 bar

Anschluss Verbraucherkreis: G 1 1/2' Übe

Anschluss Erzeugerkreis: G 1 1/2'

Max. Volumenstrom: 3.0 m3/h

Leistung bei Delta T 20 'K: 70.00 kW

Leistung bei Delta T 20 'K: 70.00 kW

Kammergröße: 80/80

Länge: 210 MMT

Farbe: schwarz

Länge: 210 MMT

Länge: 210 MMT

Wandstärke: 2.5 MMT

Maße

- zusammengesetzt: l: 210 mm

Gewicht: 3.70 KGM

Farbe: schwarz

Anzahl Erzeugerkreise: 1

Anzahl Verbraucherkreise: 1

Stutzenanzahl: 4

Min. zul. Betriebstemperatur (ft): -10 '

Max. zul. Betriebstemperatur: 110 'C

Betriebstemperatur: -10 'C

- 110 'C
