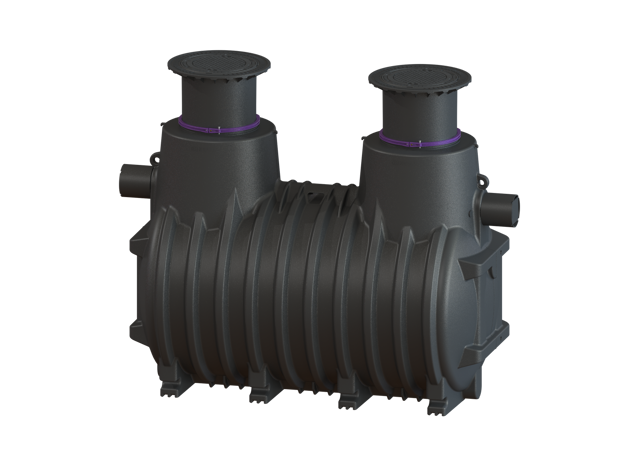

KESSEL-Öl-/Benzinabscheider EasyOil
ground, NS 10, Sys. B, 5800 l, Bel.Kl. B

Der Abscheider für

Leichtflüssigkeiten ist für den

Erdeinbau geeignet. Der

Sammelbehälter aus dauerhaft

beständigem Kunststoff -PE- ist mit

einem integrierten Schlammfang und

einer selbsttätigen

Verschlusseinrichtung ausgestattet.

Eine oder mehrere tagwasserdichte

Abdeckungen ermöglichen einen

einfachen Zugang für Reinigungs-

und Wartungsarbeiten. Bei

Belastungsklasse D ist bauseits

eine Lastverteilplatte zu verbauen.

Die Bewehrungspläne sind bei KESSEL

erhältlich. Bauseitiger Anschluss

an Zu- und Auslauf mit PE-HD-Rohren

nach DIN 19537, PVC-KG-Rohren nach

DIN 19534, PP oder AS an

werksseitigen Edelstahlrohrstutzen

möglich. Bei der Wahl der passenden

Dichtungen und Rohrmaterialien sind

die gültigen Normen zu beachten.

Gewährleistung auf den Werkstoff PE

20 Jahre.

Ausführung

Nenngröße -NS-: 10

Entsorgungsart: manuell mit

Saugschlauch

Koaleszenzeinsatz: nein

Tragfähigkeit -DIN 19901-: E2

Allgemeine Merkmale

Material: PE

Einbausituation: Einbau ins

Erdreich

Auslieferungszustand:

installationsfertig

-Verbindungsteile sind bauseits

anzuschließen-

Zulassung: Z-83.8-55

Abscheiderklasse: System B -ehemals

Klasse II-

Anwendungsspektrum für

Leichtflüssigkeiten: von 0,85 bis

0,95 g/cm3

Abmessungen

Gewicht netto: 595 kg

Gewicht brutto: 595 kg

Grundwasserbeständigkeit ab

Unterkante Bodenteil: 1810 mm

Überstand: 120 mm

TEÜ: 700

- 1.800

T-TEÜ: 180

Länge max.: 3460 mm

Einbautiefe: 870

- 1250 mm

Art der Höhenverstellbarkeit:

teleskopisches Aufsatzstück, 5 Grad

neigbar

Einbringmaß Länge: 3110 mm

Einbringmaß Breite: 1760 mm

Verpackungsmaß Länge: 3060 mm

Verpackungsmaß Breite: 1760 mm

Verpackungsmaß Höhe: 2300 mm

Behälter/Grundkörper

Abstand Rohrsohle Auslauf zu

Behälterboden: 1600 mm

Abstand Rohrsohle Zulauf zu

Behälterboden: 1630 mm

Auslauf Nennweite -DA-: 200 mm

Auslauf Nennweite -DN-: 200

Zulauf Nennweite -DA-: 200 mm

Zulauf Nennweite -DN-: 200

Lichte Weite Einstieg -LW-: 600 mm

Abdeckungsmerkmale

Abdeckungsart: Abdeckplatte

Abdeckung Material: Grauguss

Abdeckung Farbe: schwarz

Abdeckung Breite: 648 mm

Abdeckung Höhe: 95 mm

Abdeckung Länge: 648 mm

Verriegelung: unverriegelt

Belastungsklasse: B 125 -EN 124-

Dichtheit: geruchs- und

tagwasserdicht

Abwasserinhalt

Gesamtvolumen: 5800 l

Schlammfanginhalt: 5000 l

Speichermenge an Leichtflüssigkeit:

470 l

Steuerung

Schaltgerät:

nein
