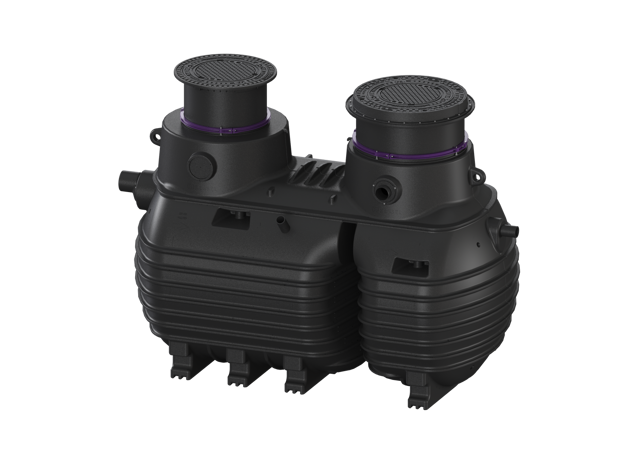

KESSEL-Fettabscheider EasyClean ground
Multi, Direct-R, NS 7, T 120 mm, B 125

Die Anlage zum Einbau ins Erdreich

besteht aus einer Kombination aus

einem Abscheider für fetthaltiges

Abwasser inkl. Schlammfang, einer

Probenahmeeinrichtung sowie einer

Pumpstation.

Der Behälter aller Anlagenteile ist

aus dauerhaft beständigem

Kunststoff -PE- gefertigt. Der

Zugang für Reinigungs- und

Wartungsarbeiten zu den einzelnen

Anlagenteilen ist über zwei

Revisionsöffnungen möglich.

Für die geruchsreduzierte manuelle

Entsorgung ist ein

Direktentsorgungsstutzen vorhanden.

Die Pumpstation ist mit zwei

überflutbaren Pumpen inklusive

Rückflussverhinderer ausgestattet.

Die Ansteuerung der Pumpen erfolgt

über eine Pegelsonde.

Die Steuerung erfolgt durch ein

anwenderfreundliches Schaltgerät,

das in die Gebäudeleittechnik

eingebunden werden oder optional

Alarm- und Sammelstörmeldungen

ausgeben kann.

Bei Belastungsklasse D ist

bauseitig eine Lastverteilplatte zu

verbauen. Die Bewehrungspläne sind

bei KESSEL erhältlich.

Gewährleistung auf den Werkstoff PE

20 Jahre.

Ausführung

Fließrichtung: rechts

Schachtsystem: Zisterne

Entsorgungsvariante: Direct

Nenngröße -NS-: 7

Entsorgungseinrichtung:

Entsorgungsrohr

Entsorgungsart: manuell

Allgemeine Merkmale

Einbausituation: Einbau ins

Erdreich

Abmessungen

Grundwasserbeständigkeit ab

Unterkante Bodenteil: 1800 mm

Einbautiefe: 845

- 1070 mm

Einbringmaß Länge: 3210 mm

Länge: 2990 mm

Breite: 1670 mm

Höhe Druckstutzen: 1310 mm

Behälter/Grundkörper

Druckabgang -DN-: 80

Druckabgang -DA-: 90 mm

Abstand Rohrsohle Zulauf zu

Behälterboden: 1250 mm

Zulauf Nennweite -DA-: 160 mm

Zulauf Nennweite -DN-: 150

Zulauf Anzahl: 1

Lichte Weite Einstieg -LW-: 600 mm

Abdeckungsmerkmale

Abdeckungsart: Abdeckplatte

Abdeckung Material: Grauguss

Abdeckung Farbe: schwarz

Verriegelung: Lock & Lift

Belastungsklasse: B 125 -EN 124-

Abwasserinhalt

Abscheiderinhalt: 1785 l

Fettschichtdicke max.: 115 mm

Gesamtvolumen: 2485 l

Schlammfanginhalt: 700 l

Speichermenge an Fett: 280 l

Fördereinrichtung

Pumpe: GTK 1300

Anzahl Pumpen: 2

Gewicht Pumpe: 27 kg

Anschlusstyp: Direktanschluss

Schutzklasse: I

Isolationsklasse: H

Cos phi

- Leistungsfaktor: 0,8

Schutzart Pumpe: IP 68 -20m-

Temperaturüberwachung: integriert

Förderguttemperatur -dauerhaft-

max.: 40 Grad C

Förderleistung max.: 57 m3/h

Förderhöhe max.: 12,4 m

Drehzahl: 2900 U/min

Leistung P1: 1,3 kW
