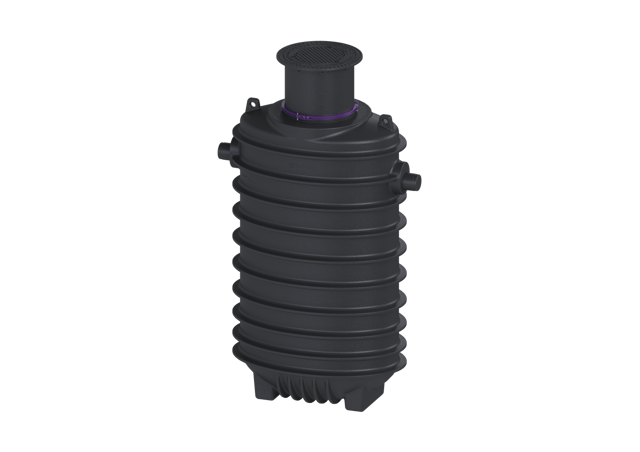

KESSEL-Fettabscheider EasyClean ground
NS 10, Standard, 880-1170 mm, Klasse D

Der Abscheider für fetthaltiges

Abwasser ist für den Erdeinbau

geeignet und verzichtet auf

metallische Bauteile im Behälter.

Der Sammelbehälter aus dauerhaft

beständigem Kunststoff -PE- ist mit

einem integrierten Schlammfang

ausgestattet und besitzt ein

abgerundetes Bodenteil für eine

schnelle und saubere Entsorgung.

Der Zugang für Reinigungs- und

Wartungsarbeiten ist über eine

Revisionsöffnung möglich.

Die manuelle Entsorgung erfolgt bei

geöffnetem Behälter.

Bei Belastungsklasse D ist bauseits

eine Lastverteilungsplatte zu

verbauen. Die Bewehrungspläne sind

Bestandteil der EBA und bei KESSEL

erhältlich.

Der Behälter verfügt über eine

Grundwasserbeständigkeit bis

Geländeoberkante -GOK-.

Gewährleistung auf den Werkstoff PE

20 Jahre.

Ausführung

Hinweis Einbau: Erdeinbau

frostfreie Tiefe 1200 mm

Entsorgungsvariante: Standard

Schredder-Mix-System: nein

Schauglas: nein

Nenngröße -NS-: 10

SonicControl: nein

Fülleinrichtung nach DIN 1988: nein

Entsorgungsart: manuell mit

Saugschlauch

Tragfähigkeit -DIN 19901-: E4

Allgemeine Merkmale

Material: PE

Norm: EN 1825: 2004, DIN 4040-100

Einbausituation: Einbau ins

Erdreich

Auslieferungszustand:

installationsfertig

-Verbindungsteile sind bauseits

anzuschließen-

Abmessungen

Gewicht netto: 345 kg

Gewicht brutto: 350 kg

Einbautiefe: 880

- 1170 mm

Art der Höhenverstellbarkeit:

teleskopisches Aufsatzstück, 5 Grad

neigbar

Länge: 1870 mm

Breite: 1090 mm

Höhe: 2795 mm

Verpackungsmaß Länge: 3000 mm

Verpackungsmaß Breite: 2900 mm

Verpackungsmaß Höhe: 1240 mm

Behälter/Grundkörper

Abstand Rohrsohle Auslauf zu

Behälterboden: 2100 mm

Abstand Rohrsohle Zulauf zu

Behälterboden: 2170 mm

Auslauf Nennweite -DA-: 160 mm

Auslauf Nennweite -DN-: 150

Zulauf Nennweite -DA-: 160 mm

Zulauf Nennweite -DN-: 150

Anschluss Zu-/Auslaufstutzen:

PE-HD-Rohre nach DIN 19537,

PVC-KG-Rohre nach DIN 19534, PP

oder AS

Lichte Weite Einstieg -LW-: 600 mm

Abdeckungsmerkmale

Abdeckungsart: Abdeckplatte

Abdeckung Material: Grauguss

Abdeckung Farbe: schwarz

Verriegelung: Lock & Lift

Belastungsklasse: D 400 -EN 124-

Dichtheit: geruchs- und

tagwasserdicht

Abwasserinhalt

Abscheiderinhalt: 1100 l

Fettschichtdicke max.: 385 mm

Gesamtvolumen: 2100 l

Schlammfanginhalt: 1000 l

Speichermenge an Fett: 400 l

Steuerung

Schaltgerät:

nein
