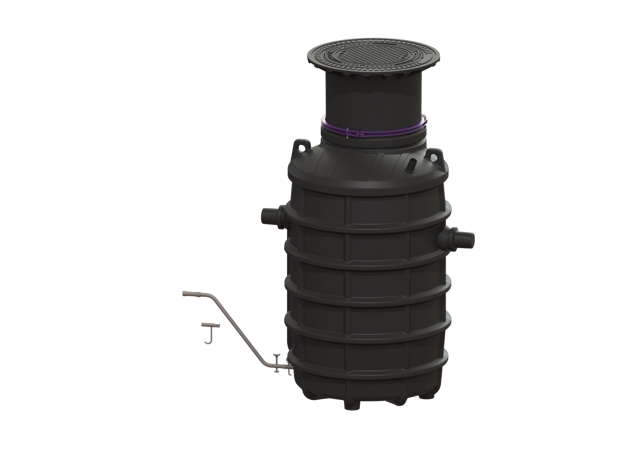

KESSEL-Fettabscheider EasyClean ground
NS 4, Direct, 800-1200 mm, D, links

Der Abscheider für fetthaltiges

Abwasser ist für den Erdeinbau

geeignet und verzichtet auf

metallische Bauteile im Behälter.

Der Sammelbehälter aus dauerhaft

beständigem Kunststoff -PE- ist mit

einem integrierten Schlammfang

ausgestattet und besitzt ein

abgerundetes Bodenteil für eine

schnelle und saubere Entsorgung.

Der Zugang für Reinigungs- und

Wartungsarbeiten ist über eine oder

mehrere Revisionsöffnungen möglich.

Für die manuelle Entsorgung ist ein

Direktentsorgungsstutzen vorhanden.

Bei Belastungsklasse D ist bauseits

eine Lastverteilungsplatte zu

verbauen. Die Bewehrungspläne sind

bei KESSEL erhältlich.

Gewährleistung auf den Werkstoff PE

20 Jahre.

Ausführung

Hinweis Einbau: Erdeinbau

frostfreie Tiefe 1200 mm

Fließrichtung: links

Entsorgungsvariante: Direct

Nenngröße -NS-: 4

SonicControl: optional

Entsorgungseinrichtung:

Entsorgungsrohr

Entsorgungsart: manuell

Tragfähigkeit -DIN 19901-: E4

Allgemeine Merkmale

Material: PE

Einbausituation: Einbau ins

Erdreich

Auslieferungszustand:

installationsfertig

-Verbindungsteile sind bauseits

anzuschließen-

Abmessungen

Gewicht netto: 130 kg

Gewicht brutto: 137 kg

Grundwasserbeständigkeit ab

Unterkante Bodenteil: 500 mm

Durchmesser: 648 mm

Einbautiefe: 800

- 1200 mm

Länge: 1380 mm

Breite: 1106 mm

Verpackungsmaß Länge: 900 mm

Verpackungsmaß Breite: 900 mm

Verpackungsmaß Höhe: 2628 mm

Behälter/Grundkörper

Abstand Rohrsohle Auslauf zu

Behälterboden: 1040 mm

Abstand Rohrsohle Zulauf zu

Behälterboden: 1110 mm

Abstand Rohrsohle Zulauf zu

Behälteroberkante: 1110 mm

Auslauf Nennweite -DN-: 100

Zulauf Nennweite -DN-: 100

Anschluss Zu-/Auslaufstutzen:

PE-HD-Rohre nach DIN 19537,

PVC-KG-Rohre nach DIN 19534, PP

oder AS

Lichte Weite Einstieg -LW-: 600 mm

Abdeckungsmerkmale

Abdeckungsart: Abdeckplatte

Abdeckung Material: Grauguss

Abdeckung Farbe: schwarz

Belastungsklasse: D 400 -EN 124-

Dichtheit: geruchs- und

tagwasserdicht

Abwasserinhalt

Abscheiderinhalt: 370 l

Schlammfanginhalt: 400 l

Speichermenge an Fett: 160 l

Speichermenge an Leichtflüssigkeit:

160

l
