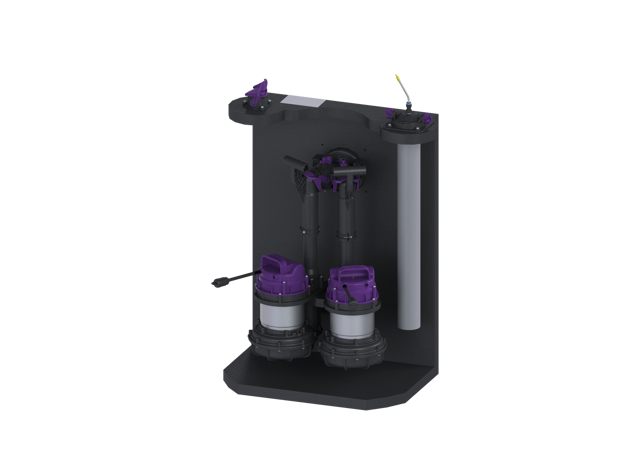

KESSEL-Pumpen-Einbausatz Retrofit M
Duo, GTF 1250, Tauchglocke

Der Pumpen-Einbausatz zum Einbau in

bestehende Sammelbehälter für

fäkalienfreies Abwasser ist mit

zwei dauerlauffähigen,

überflutbaren Pumpen und zwei

Rückflussverhinderern ausgestattet.

Die kompakte Konsole aus Kunststoff

-PE- dient zur variablen Aufnahme

der Komponenten für verschiedene

Einsatzszenarien und zur

Befestigung der Pumpanlage auch an

engen Einsatzorten.

Die Komponenten sind vormontiert

zur bauseitigen Endmontage.

Ausführung

Anlagenart: Doppelanlage

Pumpensteuerung: Schaltgerät

Rückflussverhinderer: integriert

Druckabgang: waagrecht

Allgemeine Merkmale

Norm: EN 12050-2

Abwasserart: fäkalienfrei

Einbausituation: Einbau in

bauseitigen Sammelbehälter

Auslieferungszustand: Modulbausatz

zur bauseitigen Montage

Anlagen Typ: Duo

Abmessungen

Gewicht netto: 26 kg

Gewicht brutto: 26 kg

Verpackungsmaß Länge: 800 mm

Verpackungsmaß Breite: 700 mm

Verpackungsmaß Höhe: 875 mm

Behälter/Grundkörper

Druckabgang -DN-: 32

Druckabgang -DA-: 40 mm

Fördereinrichtung

Pumpe: GTF 1250

Anzahl Pumpen: 2

Gewicht Pumpe: 10 kg

Anschlusstyp: codierter Stecker

Betriebsspannung: 230 V

Netzfrequenz: 50 Hz

Schutzklasse: I

Isolationsklasse: F

Schutzart Pumpe: IP 68 -3m-

Temperaturüberwachung: integriert

Förderguttemperatur -dauerhaft-

max.: 40 Grad C

Förderleistung max.: 20 m3/h

Förderhöhe max.: 11 m

Drehzahl: 2700 U/min

Leistung P1: 1,3 kW

Leistung P2: 0,8 kW

Betriebsart: S1

Typ Anschlussleitung Pumpe: H07RN-F

3G 1,0 mm2

Laufrad Typ: Freistromrad

Erforderliche Absicherung Pumpe: C

16 A

Länge Netzanschlussleitung Pumpe:

10 m

Nennstrom: 5,4 A

Steuerung

Schaltgerät: Comfort

Alarmgeber: optischer Sonde

Instrument Niveauerfassung:

Tauchglocke

Art Niveauerfassung: pneumatisch

Schutzart Schaltgerät: IP 54

Netzfrequenz: 50 Hz

Betriebsspannung: 230 V

Anschlusstyp: codierter Stecker

Länge Netzanschlussleitung

Schaltgerät: 1,4 m

Potentialfreier Kontakt: optional

GSM-Schnittstelle: ja

USB-Schnittstelle: ja

Logbuchfunktion: ja

Mehrzeilige Displayanzeige: ja

Batteriepufferung: ja

Selbstdiagnosesystem -SDS-:

ja
