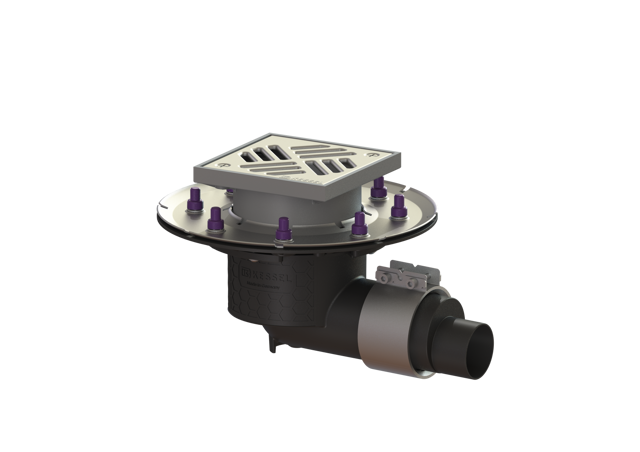

KESSEL-Bodenablauf Ecoguss Pressfl.
DN 50, seitlich, Schlitzrost

Der Boden-/Deckenablauf Ecoguss

dient der Punktentwässerung und ist

mit einem Pressdichtungsflansch

sowie einem herausnehmbaren

Geruchsverschluss, einer

Lippendichtung und einer

Bauzeitschutzabdeckung

ausgestattet. Der recyclingfähige

Verbundwerkstoff Ecoguss erfüllt

höchste Schallschutzanforderungen,

ist beständig gegenüber aggressiven

Medien, temperaturbeständig und

besitzt eine dauerhaft

korrosionsfreie Oberfläche. Er ist

kurzfristig beflammbar von 100 bis

zu 400 Grad Celsius. Der

Pressdichtungsflansch mit Bolzen

und Schrauben aus Edelstahl dient

dem Einklemmen oder Aufschweißen

von Bitumen- und

Polymerbitumenbahnen sowie

Kunststoff- und

Elastomer-Dichtungsbahnen. Für

wasserdichte Abdichtungen dürfen

nur vom Hersteller geprüfte

Dichtungsbahnen verwendet werden.

Der Auslaufstutzen ist für den

Anschluss an SML-Rohre geeignet.

Ein Potentialausgleich ist nicht

erforderlich.

Ausführung

System: 125

Abdichtung am Aufsatzstück:

Anschlussrand

Abdichtung am Grundkörper:

Pressdichtungsflansch -geeignet zur

Ausbildung von wasserdichten

Abdichtungen-

Sperrwasserhöhe: 50 mm

Allgemeine Merkmale

Norm: EN 1253-1

Nennweite -DN-: 50

Außendurchmesser -DA-: 58 mm

Geruchsverschluss: inklusive

Abmessungen

Gewicht netto: 2,86 kg

Gewicht brutto: 3,22 kg

Durchmesser: 273 mm

Art der Höhenverstellbarkeit:

teleskopisches Aufsatzstück

Länge: 273 mm

Breite: 273 mm

Verpackungsmaß Länge: 400 mm

Verpackungsmaß Breite: 300 mm

Verpackungsmaß Höhe: 400 mm

Behälter/Grundkörper

Auslauf Anzahl: 1

Material Grundkörper: Ecoguss

resistant

Stutzen Ausführung: waagrecht

Abdeckungsmerkmale

Abdeckungsart: Schlitzrost

Abdeckung Material: Edelstahl

1.4301 -V2A-

Abdeckung Farbe: silber

Abdeckung Breite: 138 mm

Abdeckung Länge: 138 mm

Oberfläche: Edelstahl poliert

Rahmen Material: ABS

Verriegelung: verschraubt

Belastungsklasse: K 3 -EN 1253-1-

Rahmen Breite: 150 mm

Rahmen Länge: 150 mm

Bodenbelaghöhe max.: 25 mm

Aufsatzstück: höhenverstellbar

Form Aufsatzstück: eckig

Aufsatzstück Material:

ABS
