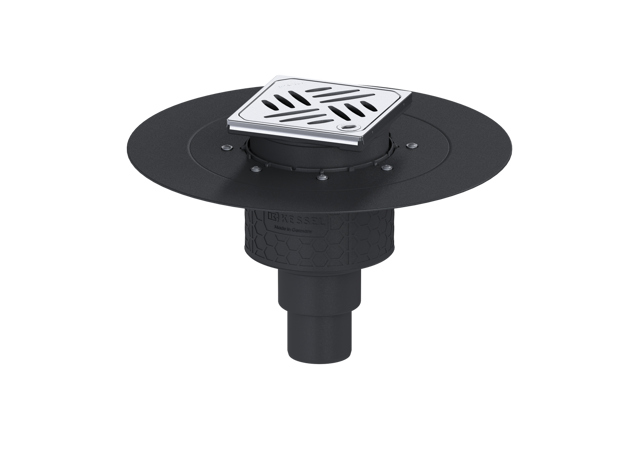

KESSEL-Bodenablauf Ecoguss Klebeflansch
DN 50, senkrecht, Designrost

Der Boden-/Deckenablauf Ecoguss

dient der Punktentwässerung und ist

mit einem Klebeflansch sowie einem

herausnehmbaren Geruchsverschluss,

einer Lippendichtung und einer

Bauzeitschutzabdeckung

ausgestattet. Der recyclingfähige

Verbundwerkstoff Ecoguss erfüllt

höchste Schallschutzanforderungen,

ist beständig gegenüber aggressiven

Medien, temperaturbeständig und

besitzt eine dauerhaft

korrosionsfreie Oberfläche. Er ist

kurzfristig beflammbar von 100 bis

zu 400 Grad Celsius. Der

Klebeflansch mit einer

Flanschbreite von 50 mm ist

geeignet zur Anbindung von

Abdichtungen im Verbund, gemäß DIN

18534, für alle

Wassereinwirkungsklassen. Der

Losflansch dient dem Einklemmen von

Kunststoff- und

Elastomer-Dichtungsbahnen sowie

Kaltbitumenabdichtungen und ist

damit nur für den Einsatz bei

Feuchtigkeitssperren geeignet. Der

Auslaufstutzen ist für den

Anschluss an SML-Rohre geeignet.

Ein Potentialausgleich ist nicht

erforderlich.

Ausführung

System: 125

Abdichtung am Aufsatzstück:

Anschlussrand

Abdichtung am Grundkörper:

Klebeflansch -geeignet für

Feuchtigkeitssperren-

Wassereinwirkungsklasse nach DIN

18534-1 -bis einschließlich-: W3-I

Sperrwasserhöhe: 50 mm

Allgemeine Merkmale

Norm: EN 1253-1

Nennweite -DN-: 50

Außendurchmesser -DA-: 58 mm

Zulassung:

Z-19.53-2414,Z-19.53

-2414_V,Z-19.17-1719,Z-19.17-1719_V

Geruchsverschluss: inklusive

Abmessungen

Gewicht netto: 1,87 kg

Gewicht brutto: 2,45 kg

Durchmesser: 348 mm

Art der Höhenverstellbarkeit:

teleskopisches Aufsatzstück

Länge: 348 mm

Breite: 348 mm

Verpackungsmaß Länge: 360 mm

Verpackungsmaß Breite: 360 mm

Verpackungsmaß Höhe: 250 mm

Behälter/Grundkörper

Auslauf Anzahl: 1

Material Grundkörper: Ecoguss

resistant

Stutzen Ausführung: senkrecht

Abdeckungsmerkmale

Abdeckungsart: Designrost

Abdeckung Material: Edelstahl

1.4301 -V2A-

Abdeckung Farbe: silber

Abdeckung Breite: 120 mm

Abdeckung Länge: 120 mm

Rahmen Material: Edelstahl 1.4301

-V2A-

Verriegelung: Lock & Lift

Belastungsklasse: L 15 -EN 1253-1-

Rost Design: Kessel

Rutschhemmklasse: R9 nach DIN

51130, C nach DIN 51097

Rahmen Breite: 132 mm

Rahmen Länge: 132 mm

Bodenbelaghöhe max.: 16 mm

Aufsatzstück: höhenverstellbar

Aufsatzstück Material:

ABS
