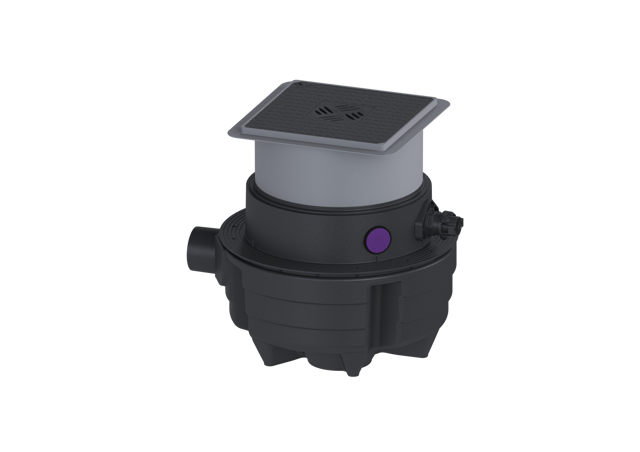

KESSEL-Rohbaukit Aqualift M Underfloor
schwarze Abdeckung

Zur Kombination mit einem

KESSEL-Technikkit zur Erstellung

einer Mono- oder Duohebeanlage für

fäkalienhaltiges Abwasser.

Die Hebeanlage für fäkalienhaltiges

und fäkalienfreies Abwasser ist mit

einer überflutbaren Pumpe sowie

einem Rückflussverhinderer

ausgestattet. Der Sammelbehälter

aus dauerhaft beständigem

Kunststoff -PE- besitzt einen

abgeschlossenen Pumpenraum.

Einhandverschlüsse ermöglichen die

einfache Entnahme der integrierten

Komponenten. Die Steuerung erfolgt

durch ein anwenderfreundliches

Schaltgerät, das optional über

einen potentialfreien Kontakt in

die Gebäudeleittechnik eingebunden

werden oder Alarm- und

Sammelstörmeldungen über eine

GSM-Schnittstelle ausgeben kann.

KESSEL-Rohbaukit bestehend aus:

- mit teleskopischem Aufsatzstück

für stufenlosen Höhen- und

Niveauausgleich und integriertem

Bodenablauf

- Sammelbehälter aus PE, beständig

gegen aggressive Abwässer und 3 m

Grundwasser

- inklusive Rückflussverhinderer

für die Druckleitung

- inklusive Stutzen für Zulauf und

Kabelleerrohr

Allgemeine Merkmale

Farbe: schwarz

Abwasserart: fäkalienhaltig und

fäkalienfrei

Einbausituation: Einbau in die

Bodenplatte

Auslieferungszustand: vormontiert

zur bauseitigen Endmontage -Pumpen

und Sensorik sind bauseits zu

montieren sowie Schaltgerät ist

anzuschließen-

Zulassung: Z-53.2-484

Abmessungen

Gewicht netto: 23,75 kg

Gewicht brutto: 23,75 kg

Grundwasserbeständigkeit ab

Unterkante Bodenteil: 3000 mm

Aussparungsmaß Breite: 800 mm

Aussparungsmaß Länge: 800 mm

Einbautiefe: 490

- 600 mm

Art der Höhenverstellbarkeit:

teleskopisches Aufsatzstück

Länge: 670 mm

Breite: 590 mm

Verpackungsmaß Länge: 590 mm

Verpackungsmaß Breite: 590 mm

Verpackungsmaß Höhe: 675 mm

Behälter/Grundkörper

Anschluss Kabelleerrohr -DN-: 50

Entlüftungsanschluss -DN-: 70

Abstand Rohrmitte Auslauf zu

Behälterboden: 351 mm

Abstand Rohrsohle Zulauf zu

Behälterboden: 152 mm

Abstand Rohrmitte Zulauf zu

Behälterboden: 207 mm

Zulauf Nennweite -DA-: 110 mm

Zulauf Nennweite -DN-: 100

Zulauf Anzahl: 1

Nutzvolumen: 20 l

Behältervolumen: 40,00 l

Abdeckungsmerkmale

Abdeckungsart: Abdeckplatte mit

Schlitzrost

Abdeckung Material: Kunststoff

Abdeckung Farbe: schwarz

Abdeckung Breite: 366 mm

Abdeckung Länge: 366 mm

Ablauffunktion: ja

Verriegelung: Lock & Lift

Geruchsverschluss:

Multistop
