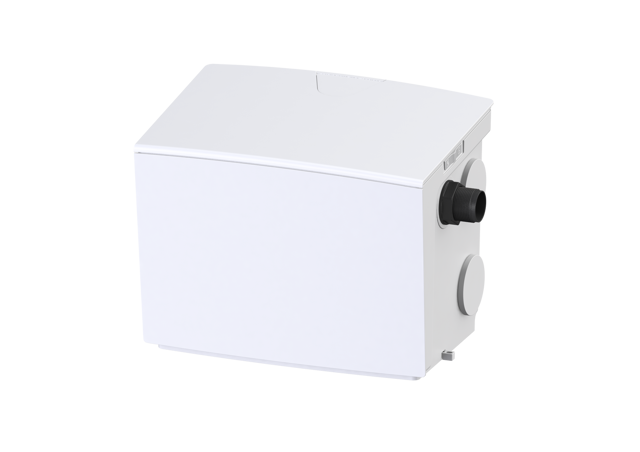

KESSEL-Hebeanlage Minilift L
KTP 300

Die steckerfertige Kleinhebeanlage

Minilift L ist geeignet für die

Abwasserentsorgung von häuslichem

Schmutzwasser, ideal zum Anschluss

von Dusche, Badewanne, Waschbecken,

Spülbecken, Geschirrspül- oder

Waschmaschine.

Die überflutbare Pumpe mit

Schwimmerschalter kann mithilfe von

Einhandverschlüssen einfach

entnommen werden. Der

Sammelbehälter aus Kunststoff

besitzt einen offenen Pumpenraum

und ist beständig gegen aggressive

Abwässer.

Die Anlage bietet durch ihre

zahlreichen Zuläufe -4x DN 50

waagrecht, 1x DN 40 senkrecht- und

anpassbaren Abgänge flexible und

einfache Möglichkeiten zur

bauseitigen Installation.

- Heißwasserbeständig

- Druckseitiger

Rückflussverhinderer werksseitig

integriert

- Leistungsstarke Pumpe mit

Freistromrad für höchste

Betriebssicherheit

- Werkzeuglose Wartung

Ausführung

Anlagenart: Einzelanlage

Pumpensteuerung: mit

Schwimmerschalter

Rückflussverhinderer: integriert

Druckabgang: waagrecht

Allgemeine Merkmale

Farbe: weiß

Norm: EN 12050-2

Abwasserart: fäkalienfrei

Einbausituation: freie Aufstellung

Auslieferungszustand: steckerfertig

Abmessungen

Gewicht netto: 10 kg

Gewicht brutto: 10,33 kg

Länge: 425 mm

Breite: 300 mm

Höhe: 340 mm

Verpackungsmaß Länge: 455 mm

Verpackungsmaß Breite: 380 mm

Verpackungsmaß Höhe: 350 mm

Behälter/Grundkörper

Druckabgang -DN-: 32

Druckabgang -DA-: 40 mm

Zulauf Anzahl: 5

Behältervolumen: 30 l

Zulauf senkrecht -DN-: 40

Zulauf waagrecht -DN-: 50

Fördereinrichtung

Pumpe: KTP 300

Anzahl Pumpen: 1

Gewicht Pumpe: 4,5 kg

Anschlusstyp: Schuko 2-polig

Betriebsspannung: 230 V

Schutzklasse: I

Schutzart Pumpe: IP 68 -3m-

Temperaturüberwachung: integriert

Förderguttemperatur -dauerhaft-

max.: 40 Grad C

Heißwasserbeständigkeit kurzzeitig

-2 Min.-: 80 Grad C

Förderleistung max.: 8 m3/h

Förderhöhe max.: 6 m

Drehzahl: 2800 U/min

Leistung P1: 0,34 kW

Leistung P2: 0,21 kW

Betriebsart: S1

Typ Anschlussleitung Pumpe: H07RN-F

3G 1,0 mm2

Laufrad Typ: Freistromrad

Freier Kugeldurchgang: 10 mm

Erforderliche Absicherung Pumpe: C

16 A

Länge Netzanschlussleitung Pumpe: 5

m

Nennstrom: 1,6 A

Steuerung

Instrument Niveauerfassung:

Schwimmerschalter

Art Niveauerfassung: mechanisch

Netzfrequenz: 50 Hz
