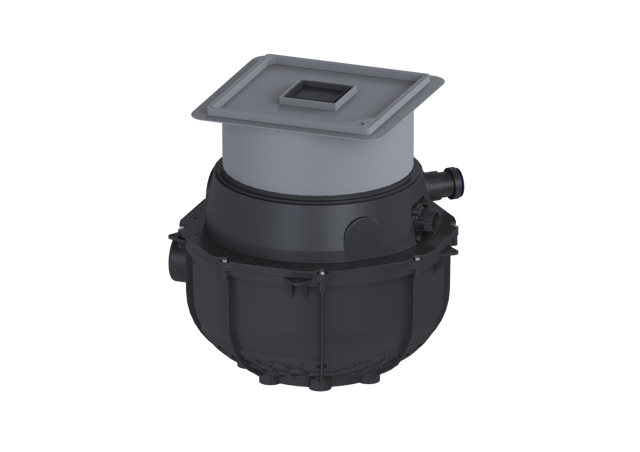

KESSEL-Rohbaukit Aqualift M Underfloor
befliesbar GTF 1200 Duo

Zur Kombination mit einem

KESSEL-Technikkit zur Erstellung

einer Duohebeanlage für

fäkalienfreies Abwasser mit GTF1200

Abwasserpumpe.

Die steckerfertige Hebeanlage für

fäkalienfreies Abwasser ist mit

einer überflutbaren Pumpe sowie

einem Rückflussverhinderer

ausgestattet. Der Sammelbehälter

aus dauerhaft beständigem

Kunststoff -PE- besitzt einen

offenen Pumpenraum.

Einhandverschlüsse ermöglichen die

einfache Entnahme der integrierten

Komponenten. Die Anlage zum Einbau

in die Bodenplatte ist vormontiert

zur bauseitigen Endmontage. Die

Steuerung erfolgt durch ein

anwenderfreundliches Schaltgerät,

das optional über einen

potentialfreien Kontakt in die

Gebäudeleittechnik eingebunden

werden oder Alarm- und

Sammelstörmeldungen über eine

GSM-Schnittstelle ausgeben kann.

KESSEL-Rohbaukit bestehend aus:

- mit teleskopischem Aufsatzstück

für stufenlosen Höhen- und

Niveauausgleich und integriertem

Bodenablauf

- Sammelbehälter aus PE, beständig

gegen aggressive Abwässer und 3 m

Grundwasser

- inklusive Rückflussverhinderer

für die Druckleitung

- inklusive Stutzen für Zulauf und

Kabelleerrohr

Ausführung

Anlagenart: Doppelanlage

Pumpensteuerung: mit

Schwimmerschalter

Allgemeine Merkmale

Farbe: schwarz

Norm: EN 12050-2

Abwasserart: fäkalienfrei

Einbausituation: Einbau in die

Bodenplatte

Auslieferungszustand:

installationsfertig

-Verbindungsteile sind bauseits

anzuschließen-

Abmessungen

Gewicht netto: 16,5 kg

Gewicht brutto: 16,5 kg

Grundwasserbeständigkeit ab

Unterkante Bodenteil: 3000 mm

Einbautiefe: 490

- 620 mm

Art der Höhenverstellbarkeit:

teleskopisches Aufsatzstück

Länge: 617 mm

Breite: 585 mm

Verpackungsmaß Länge: 590 mm

Verpackungsmaß Breite: 590 mm

Verpackungsmaß Höhe: 675 mm

Behälter/Grundkörper

Druckabgang -DN-: 32

Druckabgang -DA-: 40 mm

Zulauf Nennweite -DN-: 100

Nutzvolumen: 20 l

Behältervolumen: 65,00 l

Abdeckungsmerkmale

Abdeckungsart: Abdeckplatte mit

Schlitzrost

Abdeckung Material: Kunststoff

Abdeckung Farbe: schwarz

Abdeckung Breite: 366 mm

Abdeckung Länge: 366 mm

Ablauffunktion: ja

Verriegelung: Lock & Lift

Belastungsklasse: K 3 -EN 1253-1-

Bodenbelaghöhe max.: 16 mm

Fördereinrichtung

Pumpe: GTF 1200

Anzahl Pumpen: 2

Betriebsspannung: 230 V

Förderhöhe max.: 9 m

Steuerung

Betriebsspannung: 230

V
