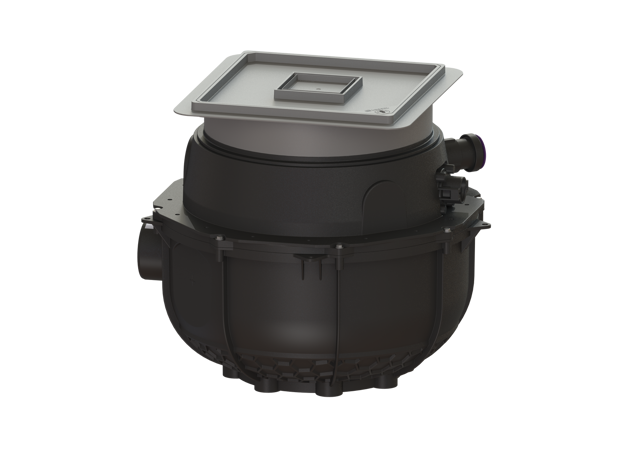

KESSEL-Hebeanlage Aqualift M
Underfloor, Mono, GTF500, res, befl.

Die Hebeanlage für fäkalienfreies

Abwasser ist mit einer oder zwei

überflutbaren Pumpen sowie

integriertem Rückflussverhinderer

ausgestattet. Der Sammelbehälter

aus dauerhaft beständigem

Kunststoff -PE- besitzt einen

offenen Pumpenraum.

Einhandverschlüsse ermöglichen die

einfache Entnahme der integrierten

Komponenten. Die Anlage zum Einbau

in die Bodenplatte ist vormontiert

zur bauseitigen Endmontage.

Ausführung

Anlagenart: Einzelanlage

Resistant: Beständig gegen salz-,

enthärtungs- und kondensathaltiges

Abwasser

Pumpensteuerung: mit

Schwimmerschalter

Rückflussverhinderer: integriert

Allgemeine Merkmale

Farbe: schwarz

Norm: EN 12050-2

Abwasserart: fäkalienfrei

Einbausituation: Einbau in die

Bodenplatte

Auslieferungszustand:

installationsfertig

-Verbindungsteile sind bauseits

anzuschließen-

Anlagen Typ: Mono

Abmessungen

Gewicht netto: 23,1 kg

Gewicht brutto: 24 kg

Grundwasserbeständigkeit ab

Unterkante Bodenteil: 3000 mm

Einbautiefe: 490

- 620 mm

Art der Höhenverstellbarkeit:

teleskopisches Aufsatzstück

Länge: 617 mm

Breite: 585 mm

Verpackungsmaß Länge: 590 mm

Verpackungsmaß Breite: 590 mm

Verpackungsmaß Höhe: 675 mm

Behälter/Grundkörper

Druckabgang -DN-: 32

Druckabgang -DA-: 40 mm

Zulauf Nennweite -DN-: 100

Nutzvolumen: 16 l

Abdeckungsmerkmale

Abdeckungsart: befliesbare

Abdeckplatte

Abdeckung Material: Kunststoff

Abdeckung Farbe: silbergrau

Abdeckung Breite: 366 mm

Abdeckung Länge: 366 mm

Ablauffunktion: ja

Verriegelung: Lock & Lift

Belastungsklasse: K 3 -EN 1253-1-

Bodenbelaghöhe max.: 16 mm

Fördereinrichtung

Pumpe: GTF 500 resistant

Anzahl Pumpen: 1

Anschlusstyp: Schuko 2-polig

Schutzart Pumpe: IP 68 -3m-

Temperaturüberwachung: integriert

Förderguttemperatur -dauerhaft-

max.: 40 Grad C

Heißwasserbeständigkeit kurzzeitig

-2 Min.-: 80 Grad C

Förderleistung max.: 10 m3/h

Förderhöhe max.: 8 m

Drehzahl: 2800 U/min

Leistung P1: 0,6 kW

Leistung P2: 0,36 kW

Betriebsart: S1

Typ Anschlussleitung Pumpe: H07RN-F

3G 1,0 mm2

Laufrad Typ: Freistromrad

Freier Kugeldurchgang: 10 mm

Erforderliche Absicherung Pumpe: C

16 A

Länge Netzanschlussleitung Pumpe: 5

m

Nennstrom: 2,7 A

Steuerung

Instrument Niveauerfassung:

Schwimmerschalter

Art Niveauerfassung: mechanisch

Netzfrequenz: 50 Hz

Betriebsspannung: 230 V
